Митсубиси Каризма. Фары и указатели поворота
|
|

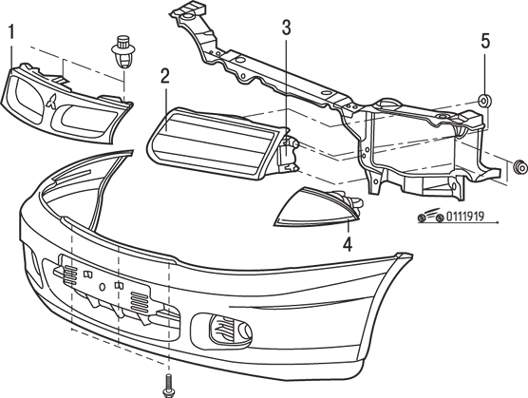

Рис. 19.19.
Фара автомобилей с 1995 года выпуска: 1 – облицовка
радиатора; 2 – фара головного света; 3 – винт (0,75
Н•м); 4 – передний указатель поворота; 5 – гайка
(4,9 Н•м)
|
1. Снимите
расширительный бачок системы охлаждения (при замене только левой
фары головного света) и аккумуляторную батарею (на автомобилях с
1999 года выпуска). На автомобилях с 1995 года выпуска снимите
передний указатель поворота 4 (рис.
19.19).
2. Извлеките
фиксаторы или отверните болты и снимите облицовку 1 радиатора.
3. Отверните гайки
или винты и снимите фару 2 головного света.
4. На автомобилях
с 1999 года выпуска отверните винты и снимите правую и левую решетки
радиатора.
|
|

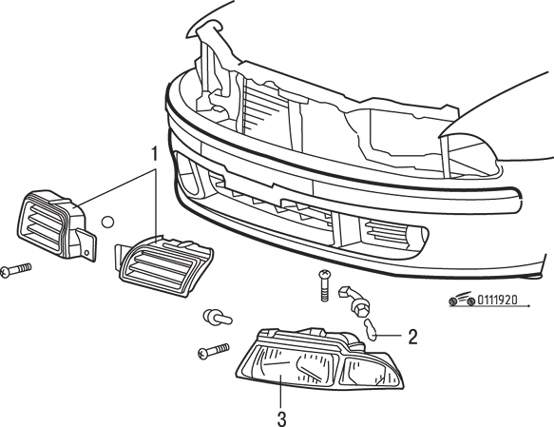

Рис. 19.20.
Фара автомобилей с 1999 года выпуска: 1 – решетка
радиатора; 2 – лампа переднего указателя поворота; 3
– фара головного света
|
5. Отверните гайки
или винты и снимите фару 3 головного света (рис.
19.20).
 |

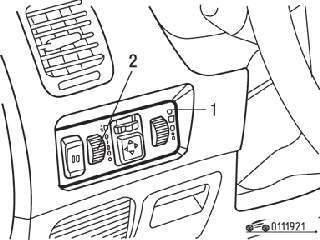

Рис. 19.21.
Переключатель корректора света фар: 1 – облицовка
переключателя; 2 – переключатель корректора света
фар
|
6. Для снятия
переключателя корректора света фар, используя лезвие отвертки как
рычаг, снимите облицовку переключателя, затем отсоедините
электрический разъем и извлеките переключатель (рис.
19.21)
