Митсубиси Каризма. Проверка работы механизма блокировки включения передачи заднего хода МКП
Выполните
следующие операции по проверке.
1. Кольцо
блокировки включения передачи заднего хода не вытягивается вверх.
Переместите рычаг
в выбранном направлении (в направлении передачи заднего хода), пока
он не остановится, затем переместите его вперед, при этом должно
произойти переключение на 1-ю передачу.
2. Кольцо
блокировки включения передачи заднего хода вытягивается вверх.
Переместите рычаг
в выбранном направлении (в направлении передачи заднего хода), пока
он не остановится, затем переместите его вперед, при этом должно
произойти переключение на передачу заднего хода.
Если
вышеперечисленные операции не могут быть выполнены, отрегулируйте
длину тяги переключения передач, выполнив следующие операции:
– ослабьте затяжку
регулировочного болта тяги переключения передач;
 |
Рис. 11.5.
Положения рычага переключения передач: А – вид сбоку
на коробку передач; В – вид по стрелке А; 1 – первое
положение; 2 – рычаг
|
– переместите
рычаг (со стороны коробки передач) и рычаг переключения передач в
сборе в положение 1-й передачи (рис.
11.5);
– затяните
регулировочный болт тяги переключения передач
Митсубиси Каризма. Замена троса привода спидометра в механической коробке передач
1. Снимите
декоративную накладку комбинации приборов и комбинацию приборов.
 |

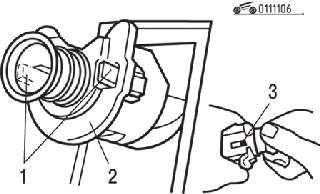

Рис. 11.6.
Расположение переходника троса спидометра: 1 –
фиксатор; 2 – переходник; 3 – замок
|
2. Освободите
фиксатор переходника (рис.
11.6).
3. Слегка вытяните
трос спидометра в салон автомобиля и снимите заднюю часть
переходника с троса.
4. Повернув
переходник таким образом, чтобы его прорезь совпала с фиксатором со
стороны троса спидометра, снимите переходник, переместив его назад.
5. Привяжите шнур
к концу троса спидометра, находящемуся внутри салона автомобиля.
Затем, удалив уплотнитель со стороны моторного отсека автомобиля,
вытяните трос в моторный отсек.
6. Снимите шплинт
и отсоедините трос спидометра от коробки передач.
Установка
проводится в последовательности, обратной снятию.
