Митсубиси Каризма. Гидравлический привод сцепления автомобилей с дизельными двигателями









        ПРЕДУПРЕЖДЕНИЕ
Предварительно слейте жидкость из гидропривода сцепления.


Главный цилиндр  сцепления
Снятие
Для снятия главного цилиндра сцепления последовательно выполните следующие операции.
1. Снимите аккумуляторную батарею и масляный поддон.
2. Снимите трубку вентилятора промежуточного охладителя наддувочного воздуха.
3. Снимите воздушный фильтр.
4. Снимите опору трансмиссии и кронштейны опоры трансмиссии.
5. Снимите топливный фильтр.

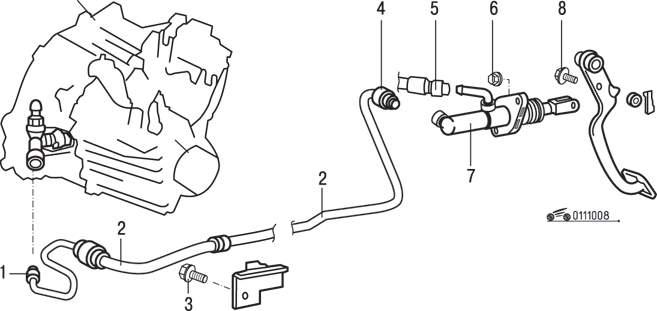

Рис. 10.8. Расположение органов управления гидроприводом сцепления на автомобилях с дизельными двигателями: 1 – соединение трубки гидропривода сцепления с рабочим цилиндром; 2 –трубка гидропривода сцепления; 3 – болт (20 Н•м); 4 – соединение трубки гидропривода; 5 – штуцер; 6 – болт (13 Н•м); 7 – главный цилиндр гидропривода сцепления; 8 – штифт




6. Извлеките штифт 8 с отверстием под шплинт (рис. 10.8).
7. Отверните муфту и отсоедините трубку гидропривода от главного цилиндра гидропривода сцепления.
8. Отверните муфту и отсоедините трубку гидропривода от бачка.
9. Отверните гайки и снимите главный цилиндр гидропривода сцепления.
Установка
Установка проводится в последовательности, обратной снятию. Залейте тормозную жидкость в гидропривод сцепления и удалите из него воздух. При необходимости отрегулируйте педаль сцепления
