Митсубиси Каризма. Распределитель зажигания двигателя DOHC





Распределитель  зажигания автомобилей  с двигателями 4G9 DOHC
Снятие
Для снятия последовательно выполните следующие операции.

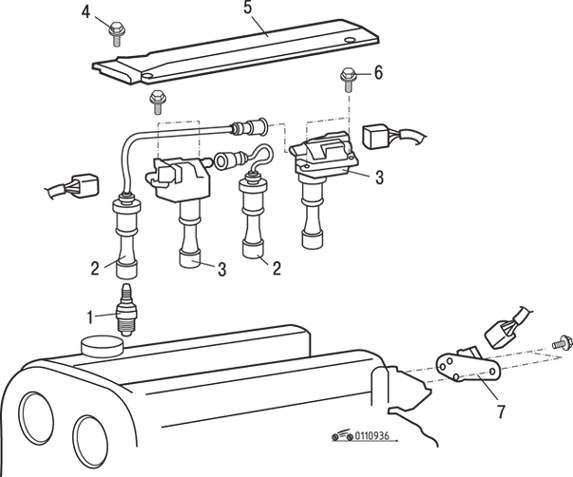

Рис. 9.36. Распределитель зажигания автомобилей с двигателями 4G9 DOHC: 1 – свеча зажигания (25 Н•м); 2 – высоковольтный провод в сборе; 3 – катушка зажигания в сборе; 4 – винт (2,9 Н•м); 5 – центральная крышка; 6 – болт (10 Н•м); 7 – датчик неисправности системы зажигания




1. Отверните винты и снимите датчик неисправности системы зажигания 7 (рис. 9.36).
2. Отверните винты и снимите центральную крышку 5.
3. Отсоедините высоковольтные провода 2.


        ПРЕДУПРЕЖДЕНИЕ
При снятии высоковольтных проводов необходимо держаться за наконечник провода, а не за сам провод.


4. Отверните винты и снимите катушки зажигания в сборе 3.
5. Выверните свечи зажигания 1.
Установка
Установка проводится в последовательности, обратной снятию.


Распределитель  зажигания автомобилей  с двигателями 4G93–GDI  DOHC
Снятие
Для снятия последовательно выполните следующие операции.
1. Снимите защитный кожух двигателя.

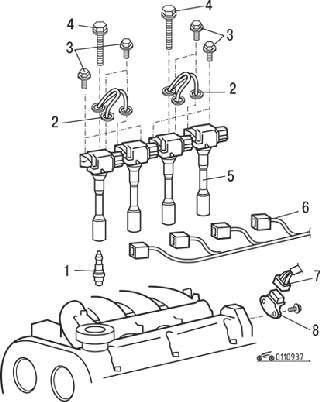

Рис. 9.37. Распределитель зажигания автомобилей с двигателями 4G93–GDI DOHC: 1 – свеча зажигания (25 Н•м); 2 – провод «массы»; 3 – болт (10 Н•м); 4 – болт (19,5 Н•м); 5 – катушка зажигания; 6 – разъем катушки зажигания; 7 – разъем шины датчика отказа зажигания; 8 – датчик отказа зажигания




2. Отсоедините разъемы катушек зажигания 6 (рис. 9.37).
3. Отверните винты и снимите катушки зажигания 5.
4. Отсоедините провод «массы» 2.
5. Выверните свечи зажигания 1.
6. Отсоедините разъем шины датчика отказа зажигания 7.
7. Отверните винты и снимите датчик отказа зажигания 8.
Установка
Установка проводится в последовательности, обратной снятию
