11.15.2. Трос ручного тормоза

ОБЩИЕ СВЕДЕНИЯ

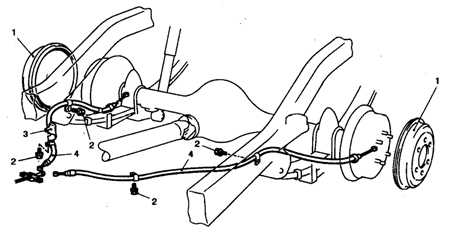

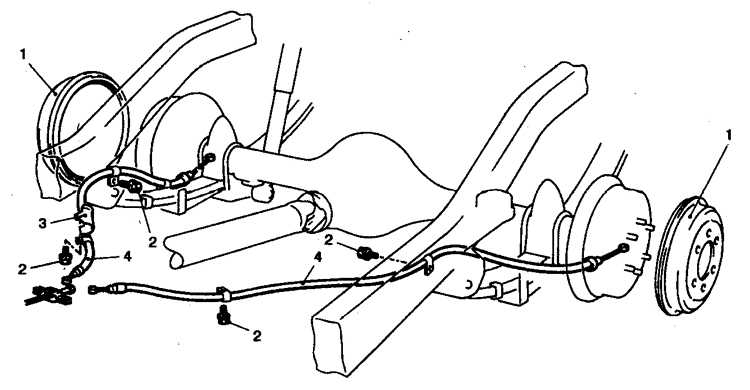

Тросы ручного тормоза (1983-91)


1. Барабан 2. Болт	3. Щиток 4. Тросы

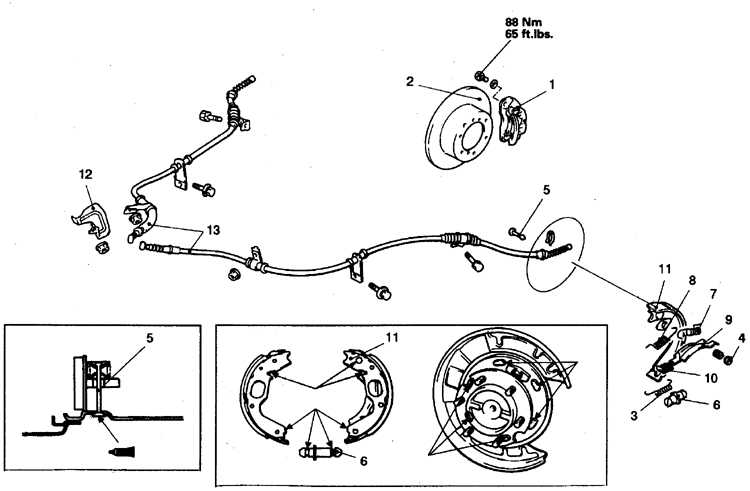

Трос ручного тормоза (1992-98) (на вставках – места смазки герметиком 3M ATD (слева) и смазкой 8513 SAE J310 NLGI N1)

11.15.2 Трос ручного тормоза Митсубиси Паджеро

1. Задний тормоз
2. Диск
3. Пружина регулятора
4. Чашка
5. Штырь прижимной пружины колодки
6. Регулятор

7, 8. Пружина
9. Распорка
10. Распорка пружины колодки
11. Колодка
12. Щиток
13. Трос

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите автомобиль и снимите задние колеса.

2. Снимите барабаны (или диски).

3. Отверните гайку натяжителя троса, отсоедините трос от планки уравнителя и снимите щиток.

4. Снимите колодки задних тормозов (см. подраздел 11.13.2, подраздел 11.14) и отсоедините трос, повернув его накидным ключом с разрезом и достав из держателя на щите.

5. Достаньте трос из щита тормоза.

6. Снимите скобы и кронштейны крепления оболочки троса к кузову и снимите трос.

7. Установка выполняется в обратном порядке.

8. При установке в щит тормоза поверните трос. Проследите, чтобы скоба держателя на щите зашла в паз оболочки троса, а выступ оболочки провернулся и зафиксировал трос.

9. Вращая звездочку, установите диаметр колодок 253–253,5 мм.
