Митсубиси Паджеро. Снятие и установка карбюратора

ОБЩИЕ СВЕДЕНИЯ

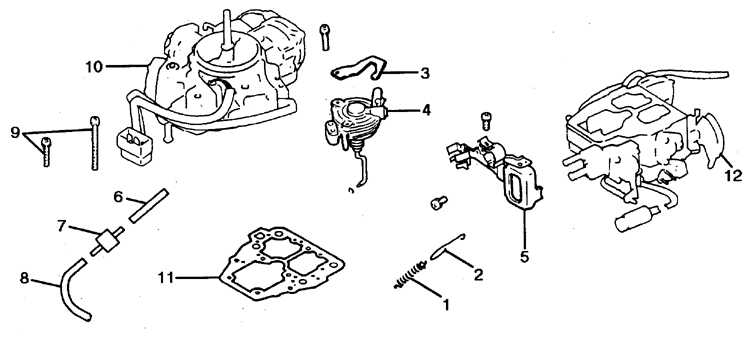

Детали, демонстрируемые при снятии поплавковой камеры Feedback-карбюратора (двигатель 2,6 л)

1. Возвратная пружина
дроссельной заслонки
2. Демпферная пружина
3, 5. Кронштейн
4. Пневмоамортизатор
6, 8. Шланг

7. Демпфирующий клапан
9. Винт
10. Крышка поплавковой камеры
11. Прокладка
12. Нижняя часть карбюратора

Снятие и установка

АВТОМОБИЛИ С NON-FEEDBACK-КАРБЮРАТОРОМ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы, снимите воздушный фильтр.

2. Обозначьте и отсоедините от карбюратора топливный шланг и все вакуумные шланги. Отсоедините трос дроссельной заслонки.

3. Отверните болты и снимите карбюратор. Слейте бензин из поплавковой камеры.

4. Установка выполняется в обратном порядке.

5. Проверьте состояние плоскости фланца карбюратора и замените прокладку.

6. Отрегулируйте трос привода заслонки – при нажатии на педаль заслонка должна занять вертикальное положение.

7. Перед пуском двигателя проверьте правильность присоединения всех проводов и шлангов, крепление устройств карбюратора.

Предупреждение пуска заливать бензин в диффузоры камер карбюратора.

АВТОМОБИЛИ С FEEDBACK-КАРБЮРАТОРОМ (4-ЦИЛИНДРОВЫЕ ДВИГАТЕЛИ)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы, снимите воздушный фильтр, отсоединив шланги и воздуховод.

2. Слейте жидкость.

3. Отсоедините трос дроссельной заслонки.

4. Обозначьте и отсоедините все вакуумные шланги и шланги охлаждающей жидкости.

5. Обозначьте и отсоедините от карбюратора разъемы проводки, держась за корпус разъема.

6. Отсоедините топливные шланги.

7. Отверните болты и снимите карбюратор, слейте из него бензин.

8. Снимите прокладку, при необходимости снимите термоэлемент.

9. Установка выполняется в обратном порядке.

10. Проверьте состояние разъемных плоскостей крепления карбюратора и замените прокладку.

11. Затяните болты с моментом 18 Н.м.

12. Отрегулируйте трос привода заслонки.

13. Перед пуском двигателя проверьте правильность присоединения всех проводов и шлангов, крепление внешних устройств карбюратора.

14. После прогрева двигателя отрегулируйте обороты холостого хода.
