3.4.25. Клапаны и пружины
| ОБЩИЕ СВЕДЕНИЯ |

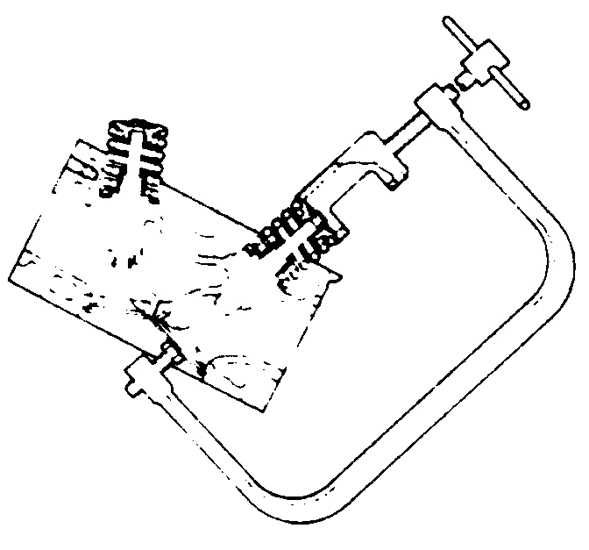

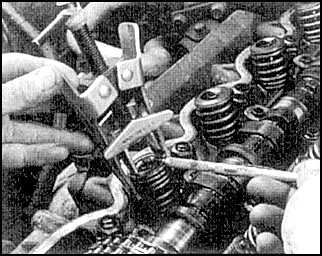

Сжатие пружин при установке клапана
 |
Дополнительный клапан на двигателях Mitsubishi
 |
На двигателях Mitsubishi ранних выпусков предусмотрен дополнительный клапан, перекрывающий жиклер, ввернутый в камеру сгорания и предназначенный для формирования струи горючей смеси, направляемой на свечу, чтобы улучшить сгорание топлива.

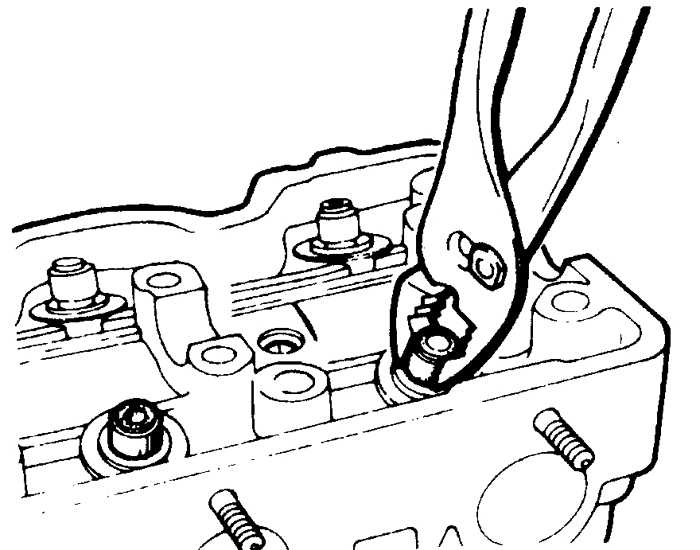

При разборке головки цилиндров эти клапаны надо снять прежде всего. Для этого применяется приспособление MD 998310.
При выворачивании клапана жиклера приспособление нельзя наклонять, так как могут погнуться стержни дополнительных клапанов.

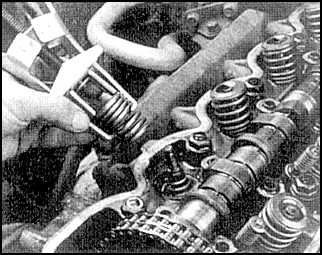

Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||
|
Проверка
КЛАПАНЫ
Места проверки износа клапана
 |
А – места проверки износа клапана в в торце; В – места проверки ширины пояска |
Проверка диаметра стержня клапана
 |
Проверка погнутости стержня прокатыванием
 |
Проверка вертикальности пружины
 |
Проверка длины пружины
 |
Ширина пояска головки клапана и посадочный поясок
 |

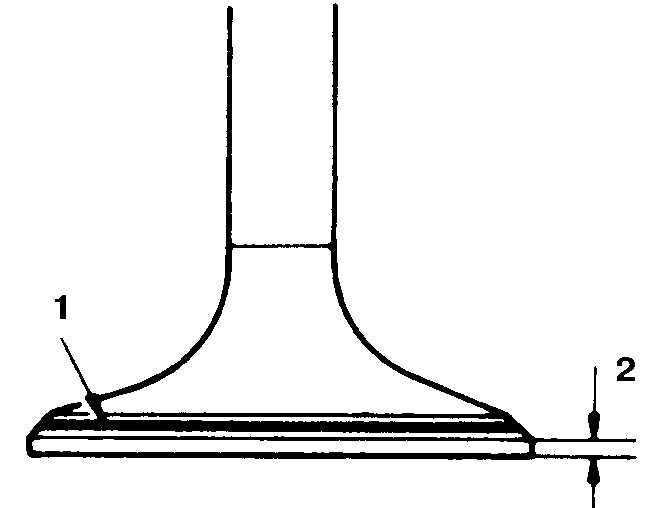

1. Поясок головки клапана 2. Посадочный поясок |
Внимательно осмотрите клапаны, проверьте наличие на фасках клапанов трещин, следов неравномерной выработки, уноса металла и прогара. При обнаружении выработки около входа в направляющую втулку, овальности торцов и уменьшения ширины пояска против норм клапан замените.
Проверьте длину пружин и вертикальность пружин (допускается отклонение от вертикали
не более 2°). Пружины с усадкой замените.
Проверьте зазор клапанов во втулках либо по разности диаметров стержня и втулки,
либо покачав клапан во втулке. Если зазор превышает норму, то клапан (или втулку)
замените.
Определите положение и ширину посадочного пояска, смазав седло краской на металлической
основе и установив соответствующий клапан. Если поясок сплошной, то клапан и
седло можно использовать и далее. Если след прерывистый, то надо прошлифовать
клапан и седло и притереть клапан к седлу.
ДОПОЛНИТЕЛЬНЫЙ КЛАПАН ЖИКЛЕРА
Дополнительный клапан жиклера
 |

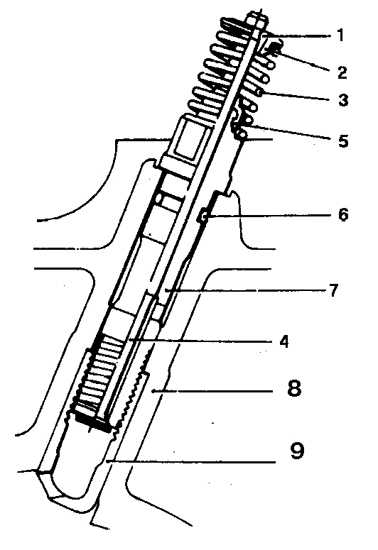

1. Шайба 3. Пружина 4. Жиклер 5. Маслосъемный колпачок 6. Кольцо 7. Корпус 8. Головка цилиндров 9. Насадок жиклера |
Разборка клапана
 |

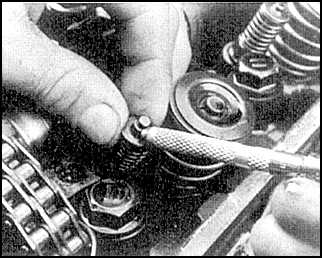

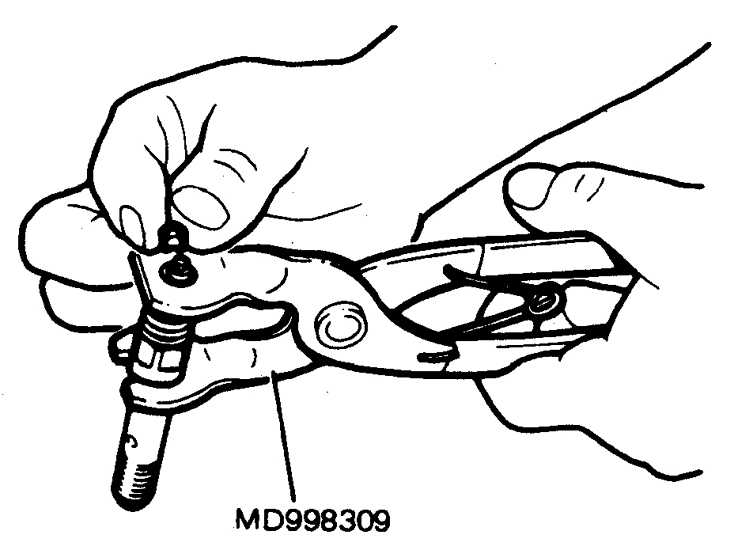

Для разборки клапана сожмите пружину, отверните гайку и снимите сухари |
Изношенный дополнительный клапан меняется в сборе. Для определения его состояния
клапан можно разобрать (понадобится приспособление). Если детали в удовлетворительном
состоянии, то замените только маслосъемный колпачок клапана.
Замена маслосъемный колпачка дополнительного клапана
 |

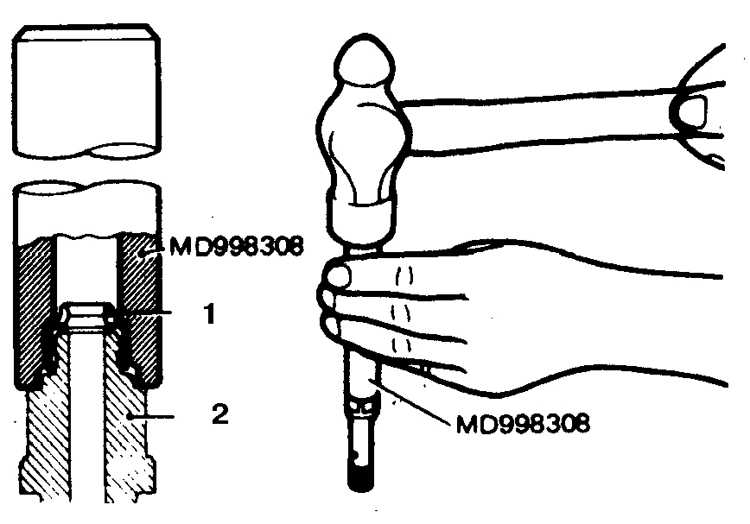

1. Колпачок 2. Корпус |
После разборки проверьте износ стержня клапана, при обнаружении следов прогорания
и сильного износа (определяется прокатыванием) клапан в сборе замените. Соберите
клапан в обратном порядке.
Дополнительный клапан жиклера перед установкой
 |

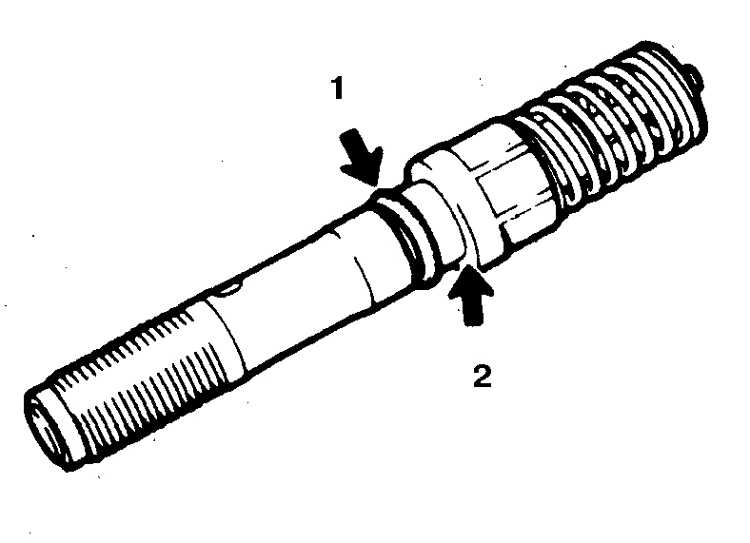

1. Новое кольцо 2. Смазать |
При установке затяните клапан с моментом 18–20 Н.м.
Сборка клапанного механизма

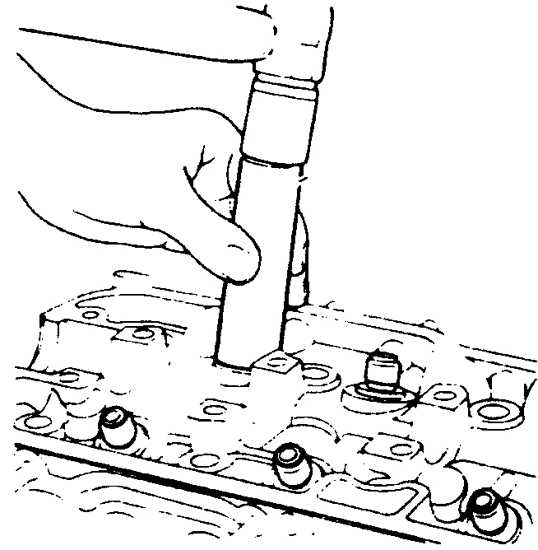

Напрессовка колпачка
 |
Сборка выполняется в обратном порядке. Тщательно удалите остатки притирочного материала и промойте. Смажьте стержни и напрессуйте новые колпачки. Все снятые детали установите на прежние места.
