3.4.20. Радиатор

ОБЩИЕ СВЕДЕНИЯ

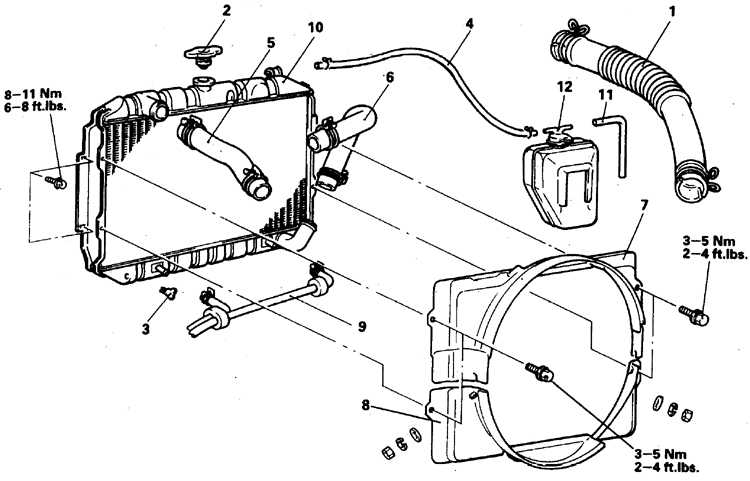

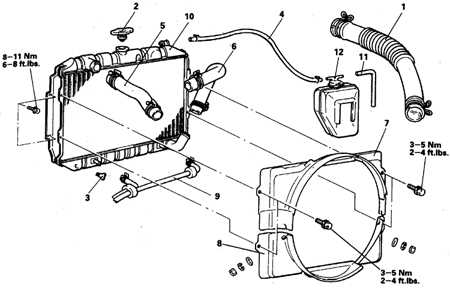

Радиатор (двигатели 2,0 л, 2,6 л и дизель)

1. Воздухоотвод
2. Пробка заливной горловины
3. Сливная пробка
4. Перепускной шланг
5, 6. Шланги
7. Верхний кожух

8. Нижний кожух
9. Охладитель трансмиссионной жидкости
10. Радиатор
11. Дренажный шланг
12. Бачок

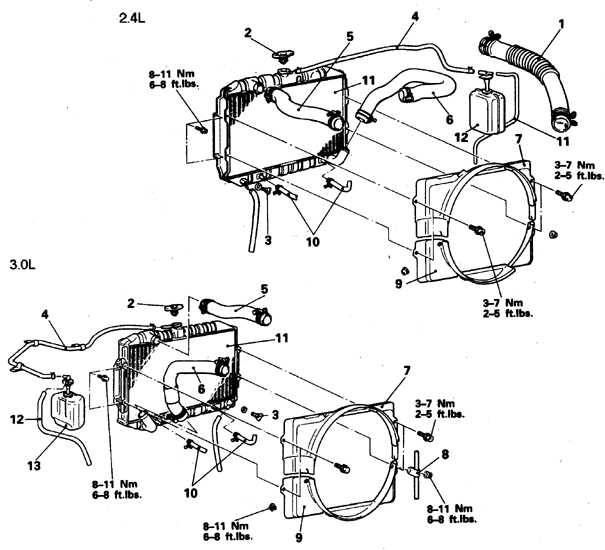

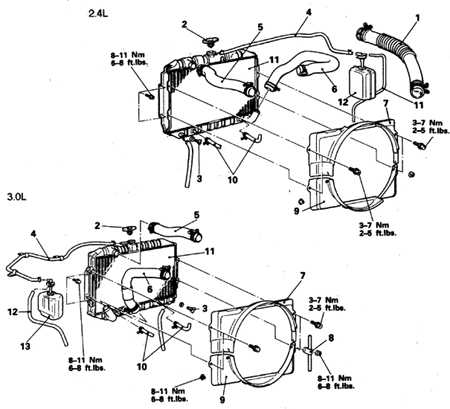

Радиатор (двигатели 2,4 л и 12-клапанный двигатель 3,0 л)

1. Воздухоотвод (2,4 л)
2. Пробка заливной горловины
3. Сливная пробка
4. Перепускной шланг
5, 6. Шланги
7. Верхний кожух
8. Хомут

9. Нижний кожух
10. Охладитель трансмиссионной жидкости
11. Радиатор
12. Дренажный шланг
13. Бачок

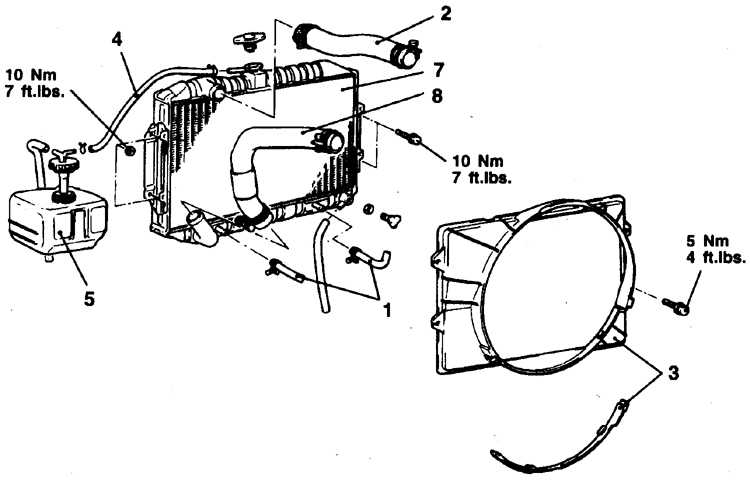

Радиатор (двигатели 3,5 л и 24-клапанный двигатель 3,0 л)

1. Охладитель трансмиссионной жидкости
2, 8. Шланги
3. Кожух

4. Перепускной шланг
5. Бачок
7. Радиатор

4-ЦИЛИНДРОВЫЕ ДВИГАТЕЛИ

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы, переведите рукоятку отопителя в положение HOT.

2. Слейте охлаждающую жидкость.

3. Отсоедините от радиатора верхний и нижний шланги.

4. Отсоедините трубки маслоохладителя (на автомобилях с автоматической трансмиссией).

5. Отверните болты и снимите радиатор.

6. Установка выполняется в обратном порядке. Затяните все соединения требуемыми моментами.

6-ЦИЛИНДРОВЫЕ ДВИГАТЕЛИ

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Переведите рычажок отопителя в положение HOT.

2. Отсоедините батарею от массы.

3. Слейте охлаждающую жидкость.

4. Отсоедините от радиатора шланги.

5. Снимите верхний и нижний кожуха вентилятора (на 12-клапанном двигателе 3,0 л) или единый кожух (на 24-клапанном двигателе 3,0 л, или двигателе 3,5 л).

6. Отсоедините трубки охладителя трансмиссионной жидкости (на автомобилях с автоматической трансмиссией).

7. Отверните болты и снимите радиатор.

8. Установка выполняется в обратном порядке.
