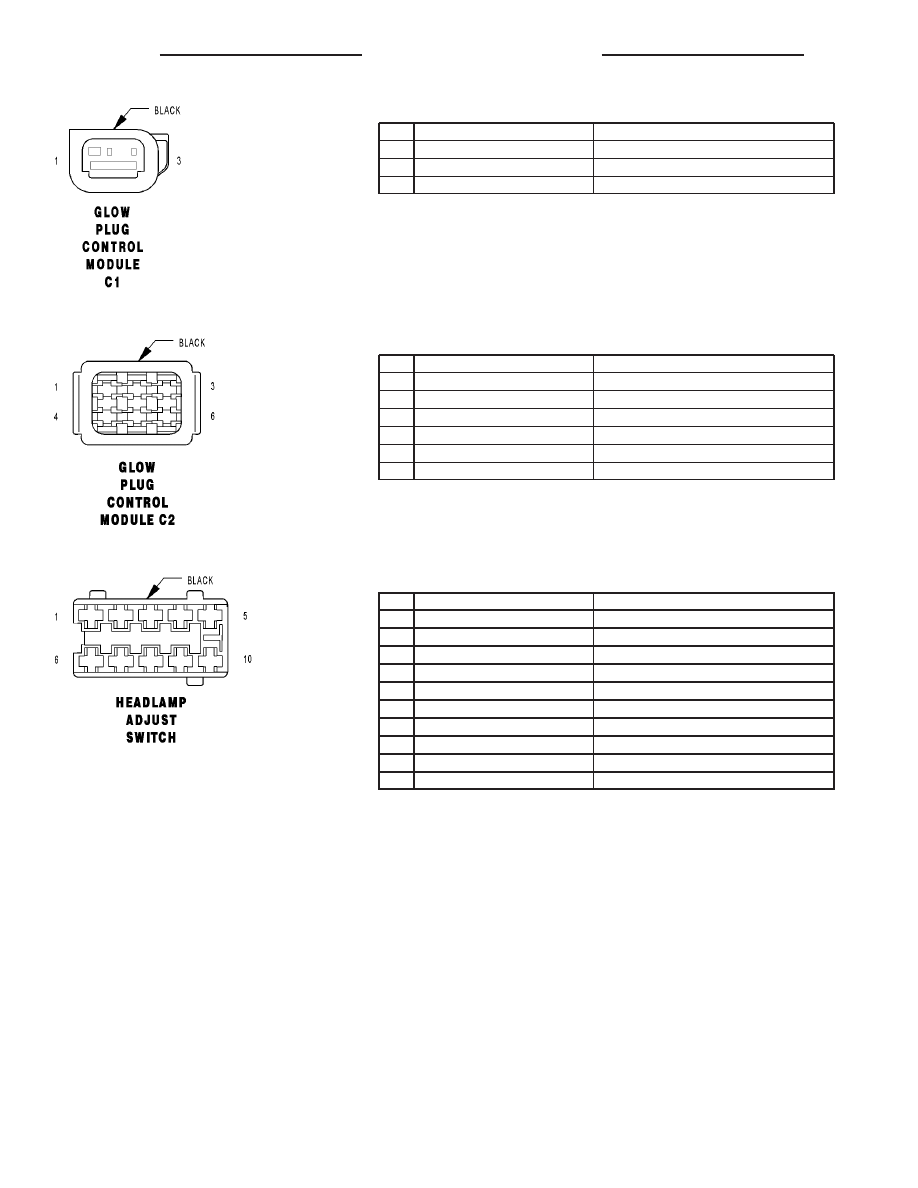

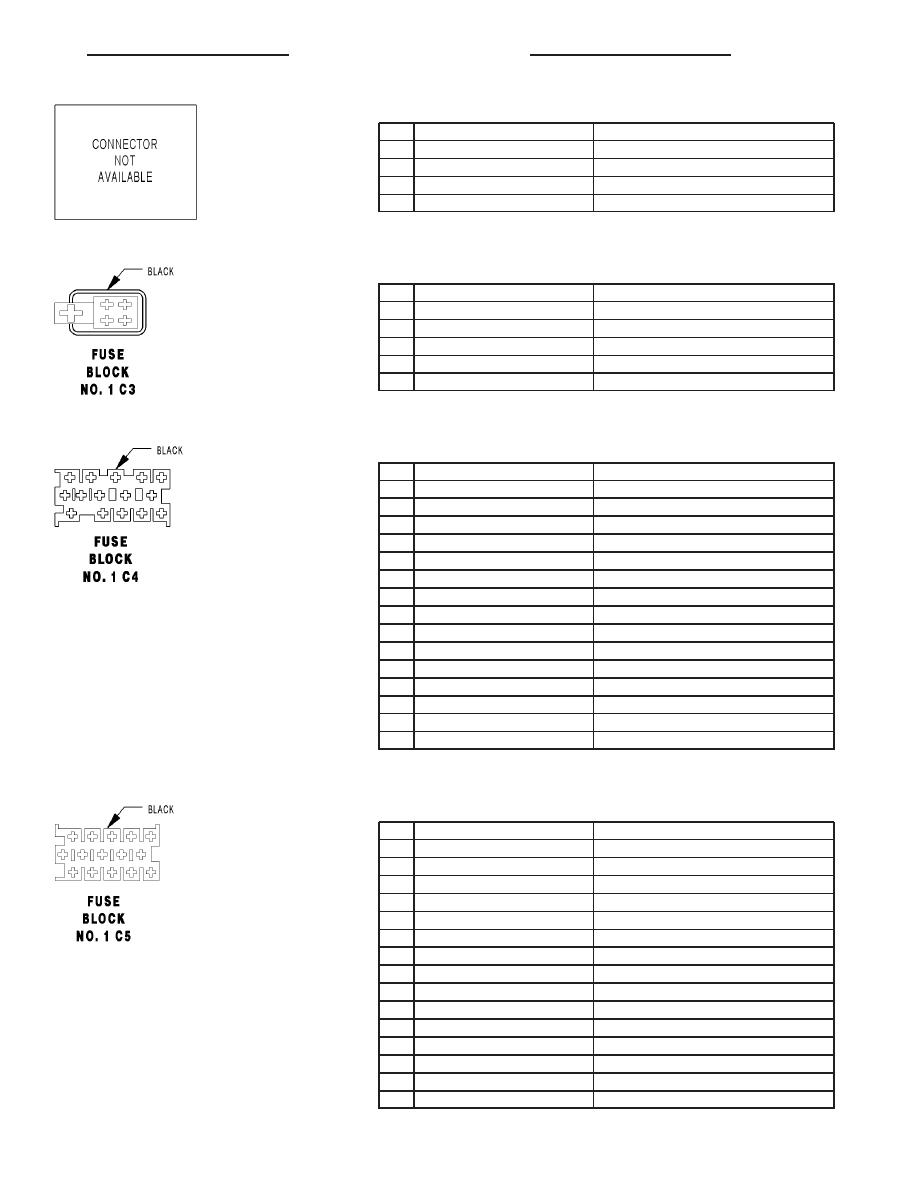

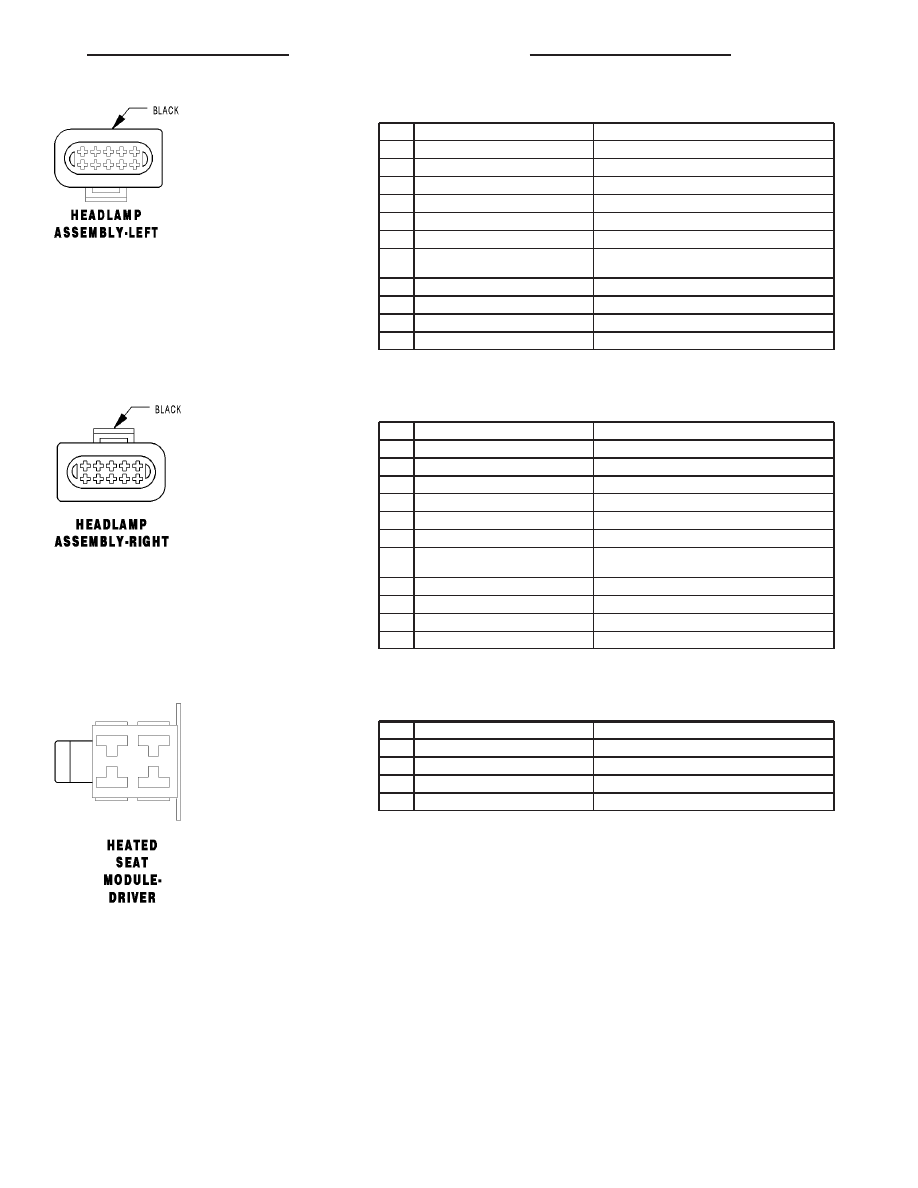

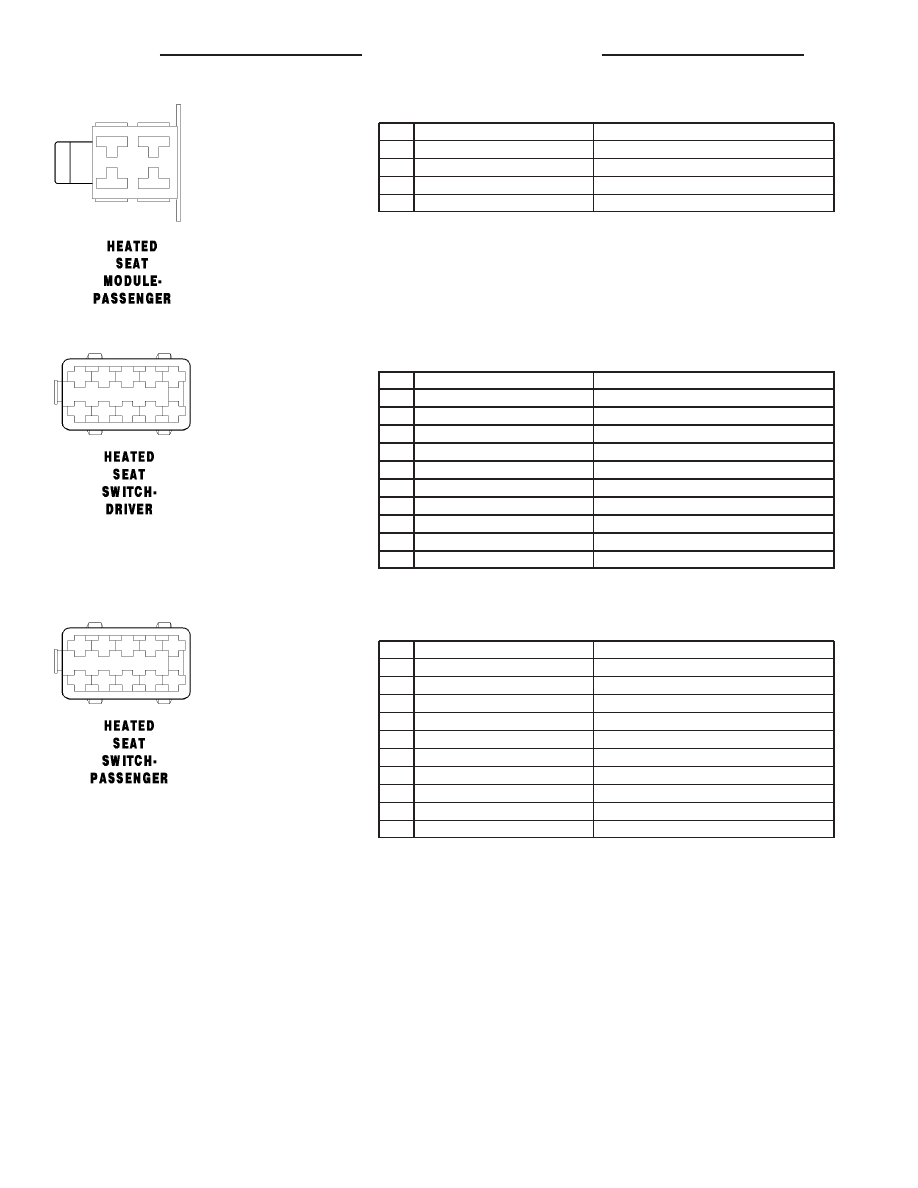

FUSE BLOCK NO. 1 C2 CAV CIRCUIT FUNCTION 1 14BK/RD FUSED IGNITION SWITCH OUTPUT (RUN) 2 14BK/YL FUSED IGNITION SWITCH OUTPUT (START) 3 16GY/DG FUSED IGNITION SWITCH OUTPUT (ACC OFF) 4 14BK FUSED IGNITION SWITCH OUTPUT (RUN-START) FUSE BLOCK NO. 1 C3 - BLACK CAV CIRCUIT FUNCTION 1 - - 2 16BK/VT FUSED IGNITION SWITCH OUTPUT (RUN-START) 3 12VT IGNITION SWITCH OUTPUT (START) 4 - - 5 12RD FUSED B(+) FUSE BLOCK NO. 1 C4 - BLACK CAV CIRCUIT FUNCTION 1 16RD/BL FUSED B(+) 2 14RD/BK (OBD) FUSED B(+) 3 - - 4 16BK/RD ENGINE CONTROL RELAY OUTPUT 5 16WT FUSED HIGH BEAM SWITCH OUTPUT 6 - - 7 16BK/YL FUSED IGNITION SWITCH OUTPUT (RUN-START) 8 16BK/YL/WT FOG LAMP RELAY SIGNAL 9 - - 10 16WT FUSED HIGH BEAM SWITCH OUTPUT 11 16RD/YL FUSED IGNITION SWITCH OUTPUT (RUN-START) 12 16BR/BK WIPER MOTOR CONTROL 13 - - 14 16WT/BL/RD FUSED IGNITION SWITCH OUTPUT (RUN-START) 15 - - FUSE BLOCK NO. 1 C5 - BLACK CAV CIRCUIT FUNCTION 1 16BK/BL/WT FUSED IGNITION SWITCH (RUN-START) 2 12BK/BL FUSED ENGINE CONTROL RELAY OUTPUT 3 18YL FUSED HEADLAMP SWITCH OUTPUT 4 16GY/BK LEFT LAMP RELAY OUTPUT 5 16BK/DG RIGHT TURN SIGNAL 6 16GY/RD RIGHT LAMP RELAY OUTPUT 7 16GY/DG LAMP DRIVER 8 16BK/WT LEFT TURN SIGNAL 9 - - 10 - - 11 - - 12 - - 13 16YL FUSED HEADLAMP SWITCH OUTPUT 14 16BK/VT/RD WASHER ON/OFF SWITCH OUTPUT 15 18YL/BL ENGINE CONTROL RELAY SIGNAL VA 8W-80 CONNECTOR PIN-OUTS 8W - 80 - 49 |
