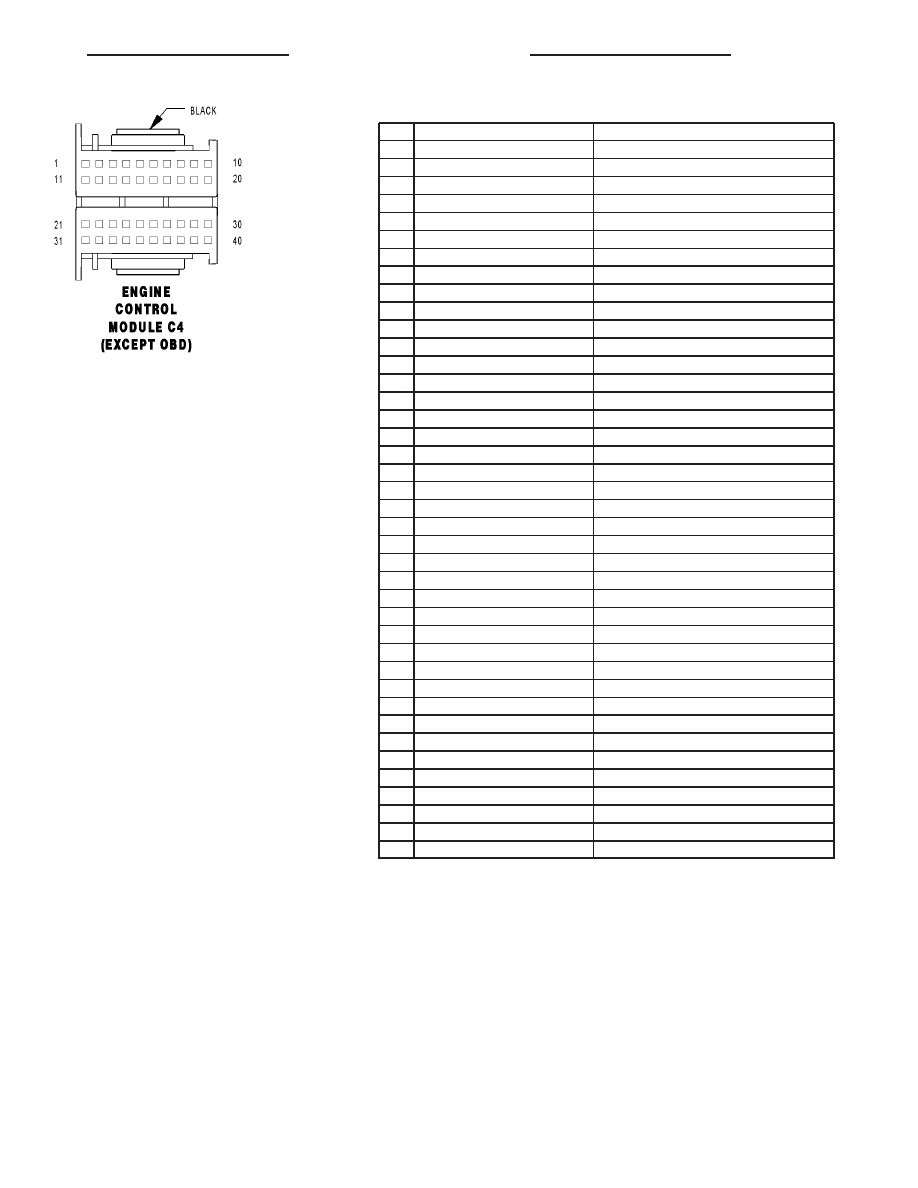

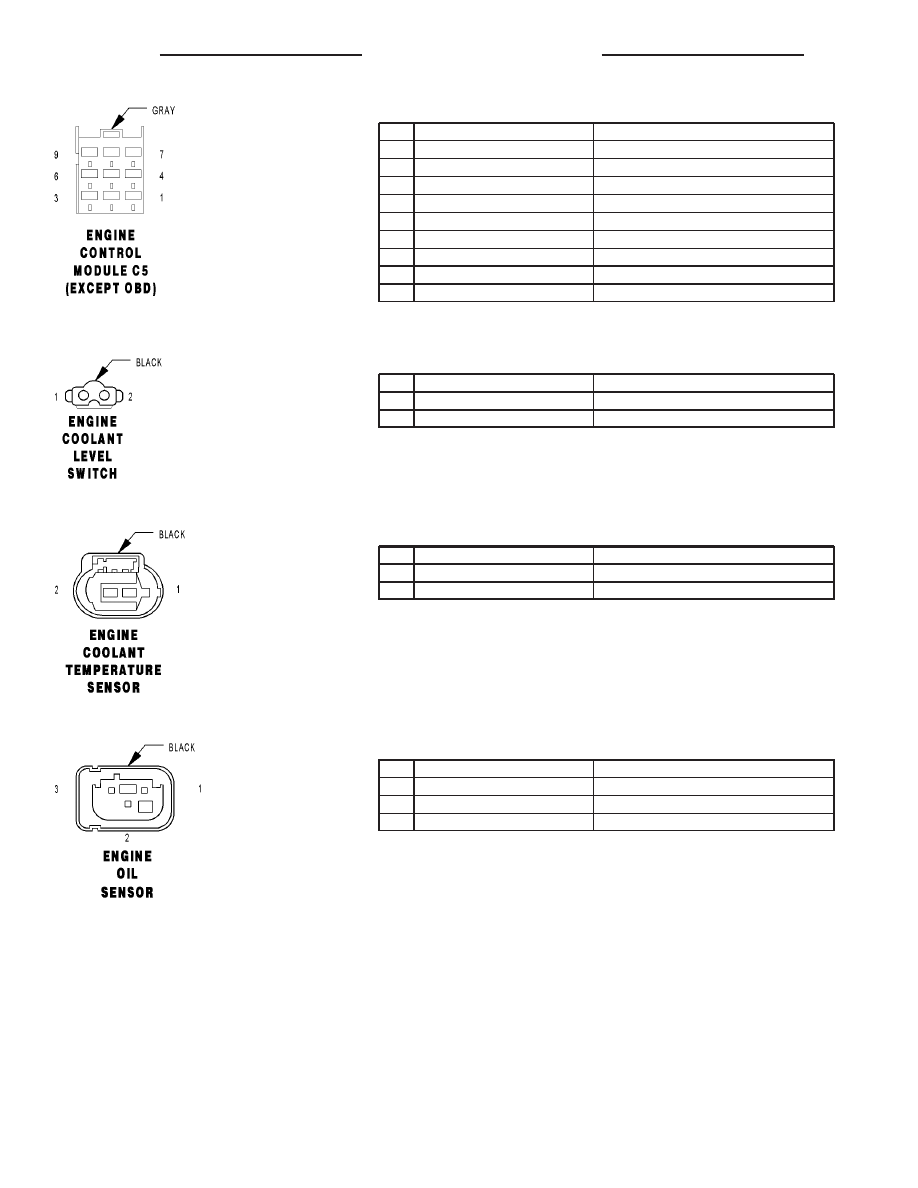

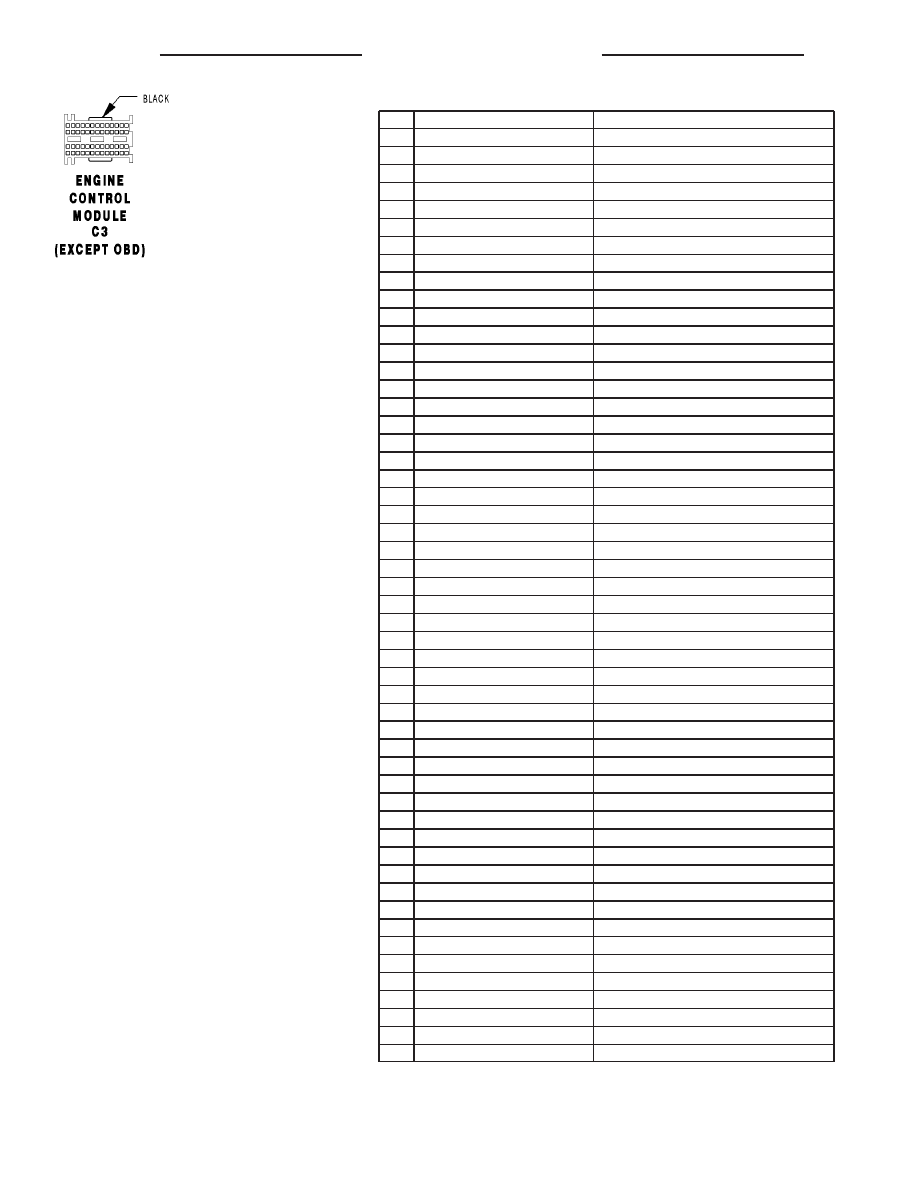

ENGINE CONTROL MODULE C2 (OBD) CAV CIRCUIT FUNCTION 1 16BK/RD FUSED ENGINE CONTROL RELAY OUTPUT 2 14BR GROUND 3 14BK/BL FUSED ENGINE CONTROL RELAY OUTPUT 4 14BR GROUND 5 14BK/BL FUSED ENGINE CONTROL RELAY OUTPUT 6 14BR GROUND 7 18RD S/C SWITCH 12 VOLT SUPPLY 8 18BR/WT HIGH IDLE ON SIGNAL 10 18WT/RD BOOST PRESSURE SENSOR 5 VOLT SUPPLY 11 18WT/DG BOOST PRESSURE SENSOR SIGNAL 12 18BR/WT SENSOR GROUND 13 18GY/DG ACCEL PEDAL POSITION SENSOR SIGNAL NO. 2 14 18BR/GY ACCEL PEDAL POSITION SENSOR GROUND NO. 2 17 18BR/DG KICKDOWN SWITCH SIGNAL 18 20DG/YL ENGINE RPM 19 18BK FUSED IGNITION SWITCH OUTPUT (RUN-START) 24 18BL/RD ACCEL PEDAL POSITION SENSOR 5 VOLT SUPPLY 25 18BL/DG ACCEL PEDAL POSITION SENSOR SIGNAL NO. 1 26 18BR/BL ACCEL PEDAL POSITION SENSOR GROUND NO. 1 28 18BR/DG INTAKE AIR TEMPERATURE SENSOR GROUND 31 20BL/YL K-ECM 32 20DG ENHANCED ACCIDENT REPORT DRIVER 36 18VT IGNITION SWITCH OUTPUT (START) 37 18DG ACCEL/SET SIGNAL 38 18BK VERIFICATION SIGNAL 42 18DG/WT INTAKE AIR TEMPERATURE SENSOR SIGNAL 43 18BK/RD GLOW PLUG MODULE CONTROL 44 18YL/BL ENGINE CONTROL RELAY CONTROL 50 18YL DECEL/SET SIGNAL 51 18GY OFF SIGNAL 52 18BL RESUME SIGNAL 53 20DG/WT CAN C BUS (+) 54 20DG CAN C BUS (-) 55 18BR/RD FUEL PUMP RELAY CONTROL 58 18VT/DG STARTER MOTOR RELAY CONTROL VA 8W-80 CONNECTOR PIN-OUTS 8W - 80 - 41 |
