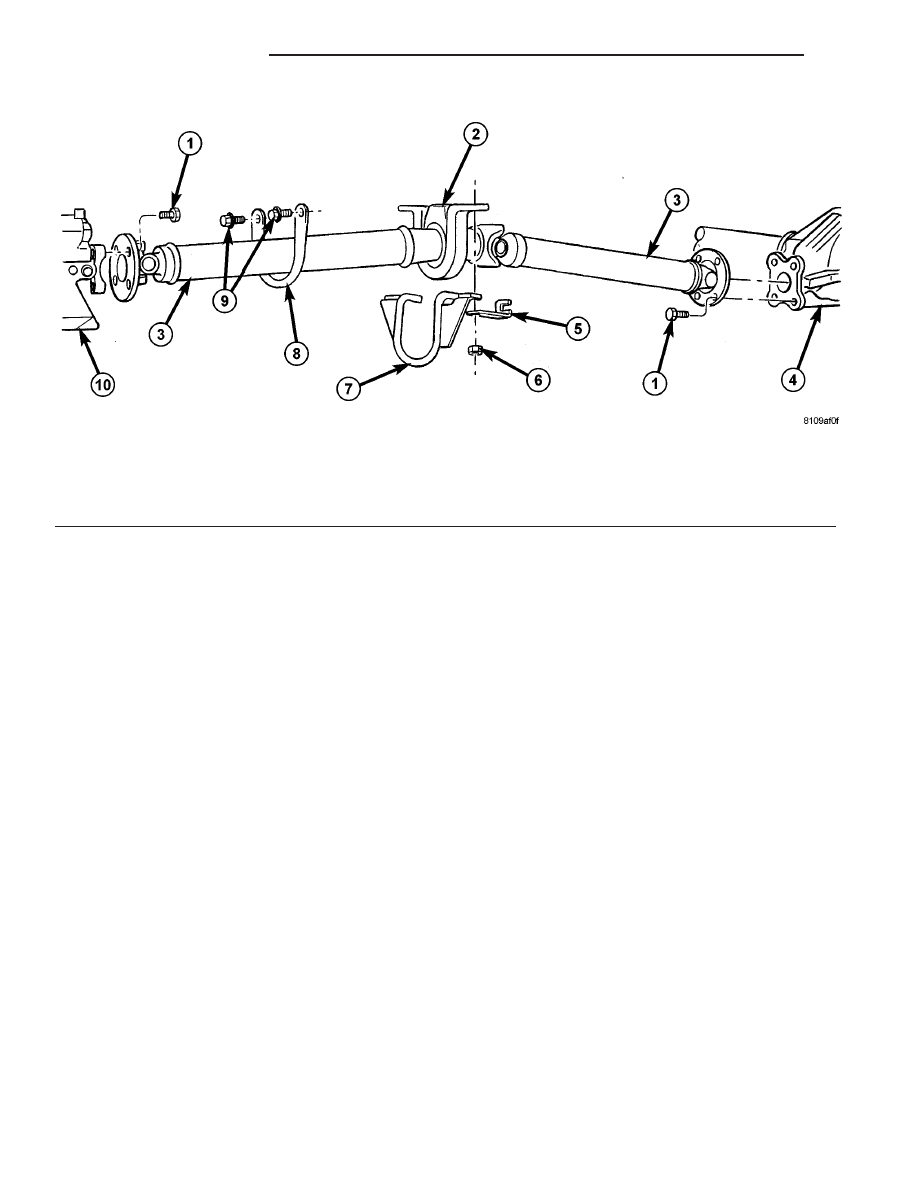

TWO / THREE - PIECE PROPELLER SHAFT
The procedure to measure the propeller shaft

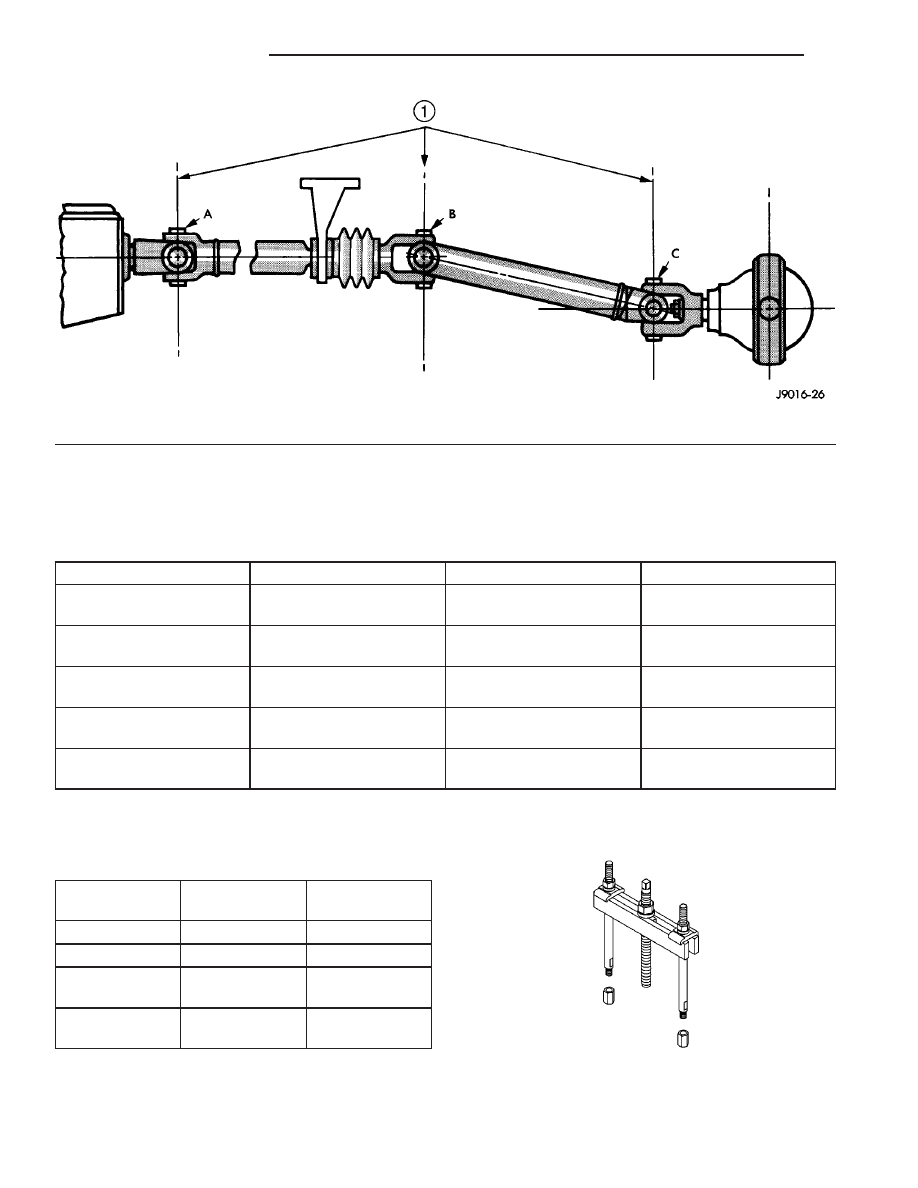

angles involved with a two/three-piece (Fig. 5) propel-ler shaft is the same as those for a one-piece propel-ler shaft.

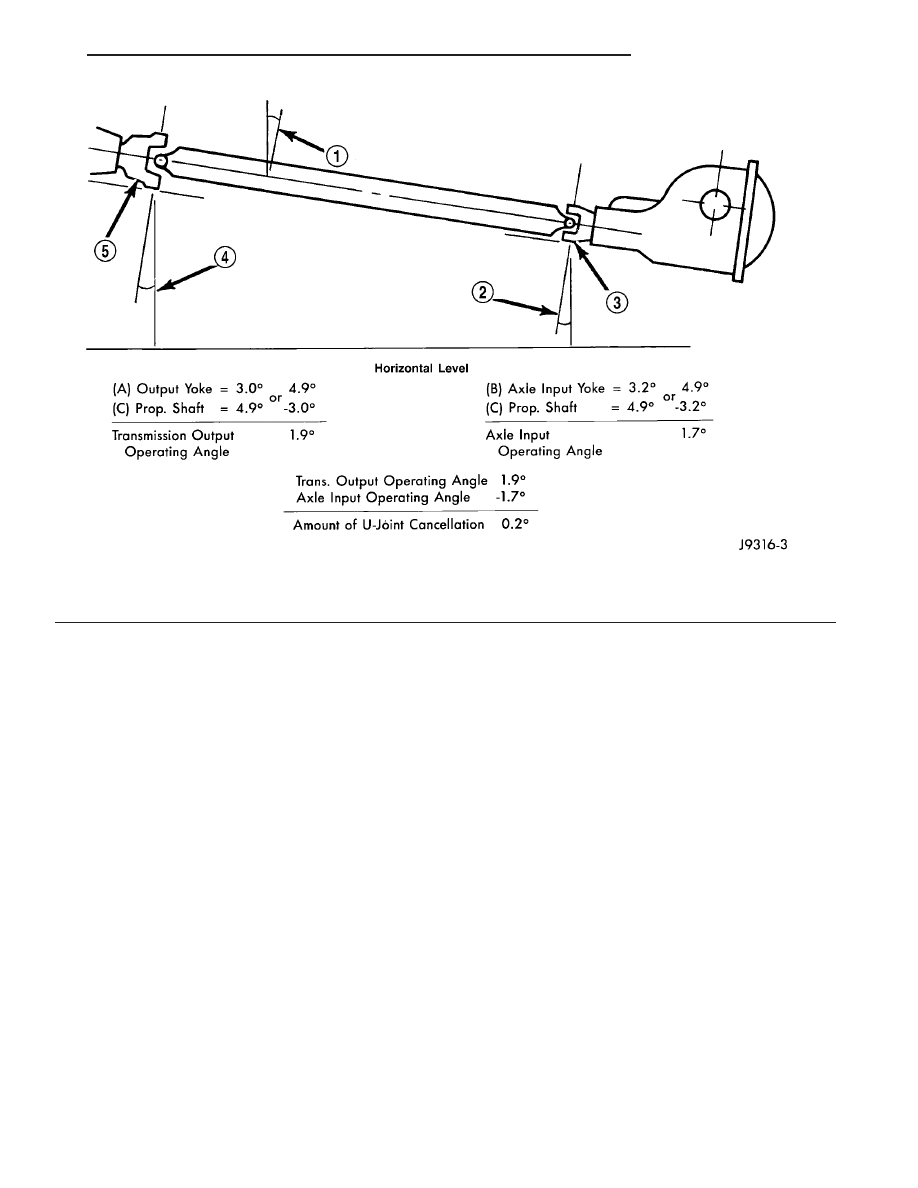

Fig. 4 UNIVERSAL JOINT ANGLE EXAMPLE
1 - 4.9° Angle (C)2 - 3.2° Angle (B)3 - Input Yoke
4 - 3.0° Angle (A)5 - Output Yoke
VA

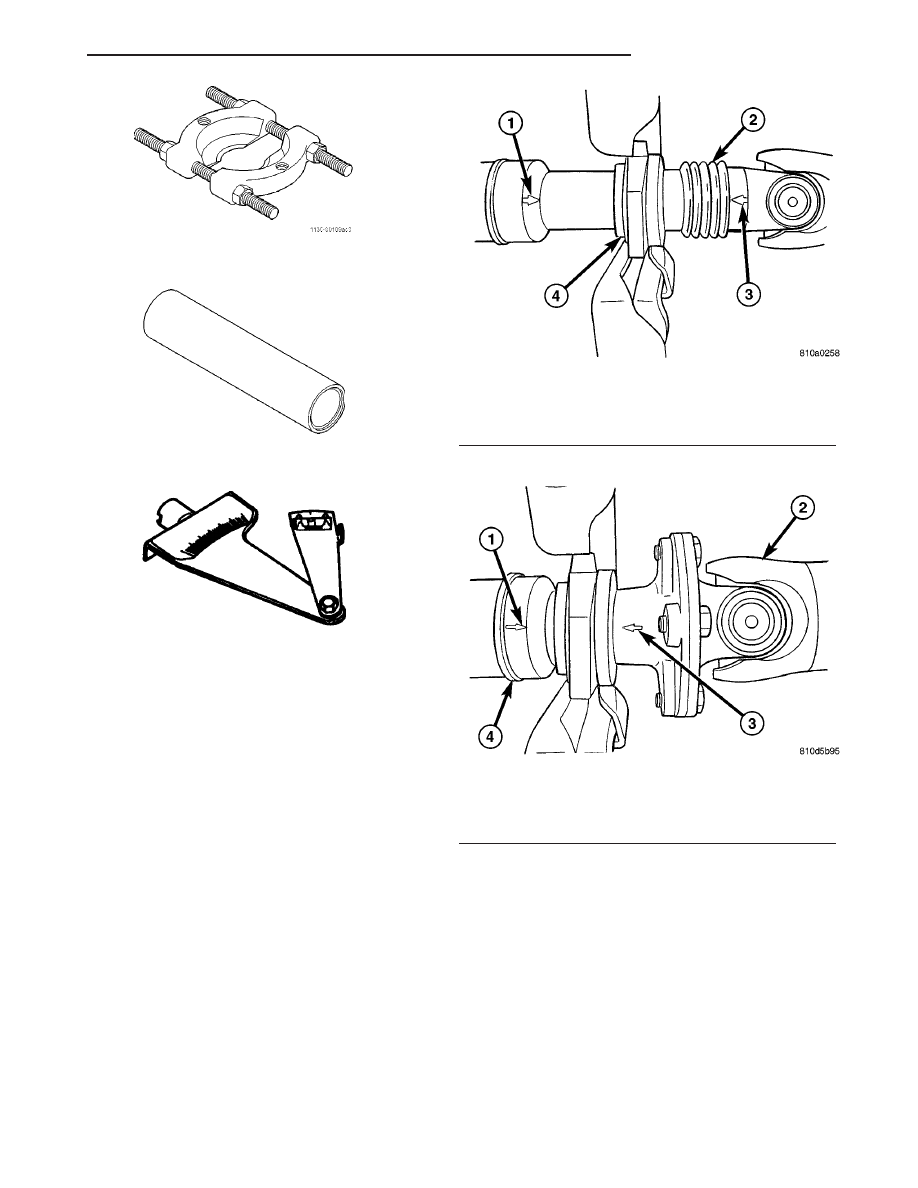

PROPELLER SHAFT
3 - 5
