Mercedes-Benz ML320. Service manual - part 502





Courtesy of MERCEDES-BENZ OF NORTH AMERICA.



2001 Mercedes-Benz ML320

2001-04 ELECTRICAL Fuses & Circuit Breakers - 163 Chassis



me





2001 Mercedes-Benz ML320

2001-04 ELECTRICAL Fuses & Circuit Breakers - 163 Chassis



me

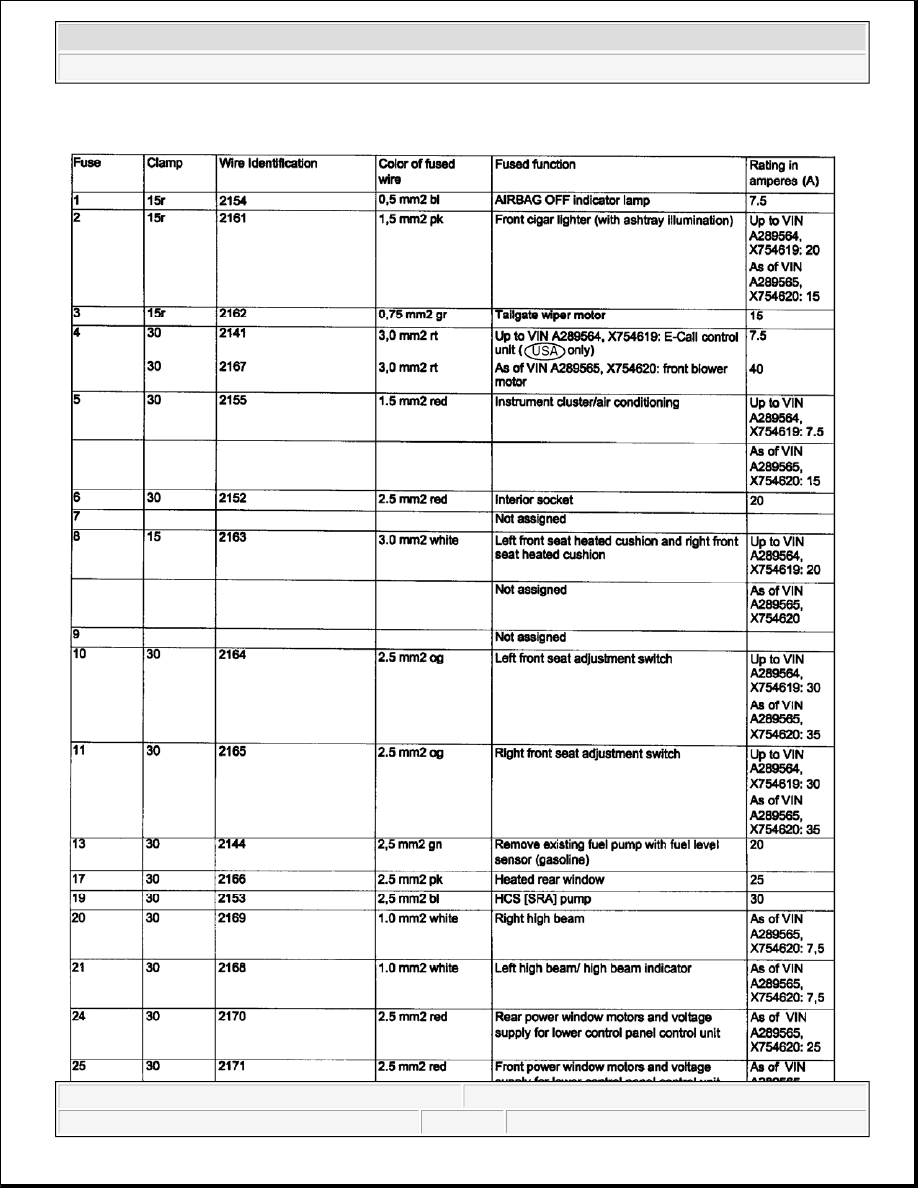

Fig. 16: Fuse Assignments Fuse & Relay Box F2
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

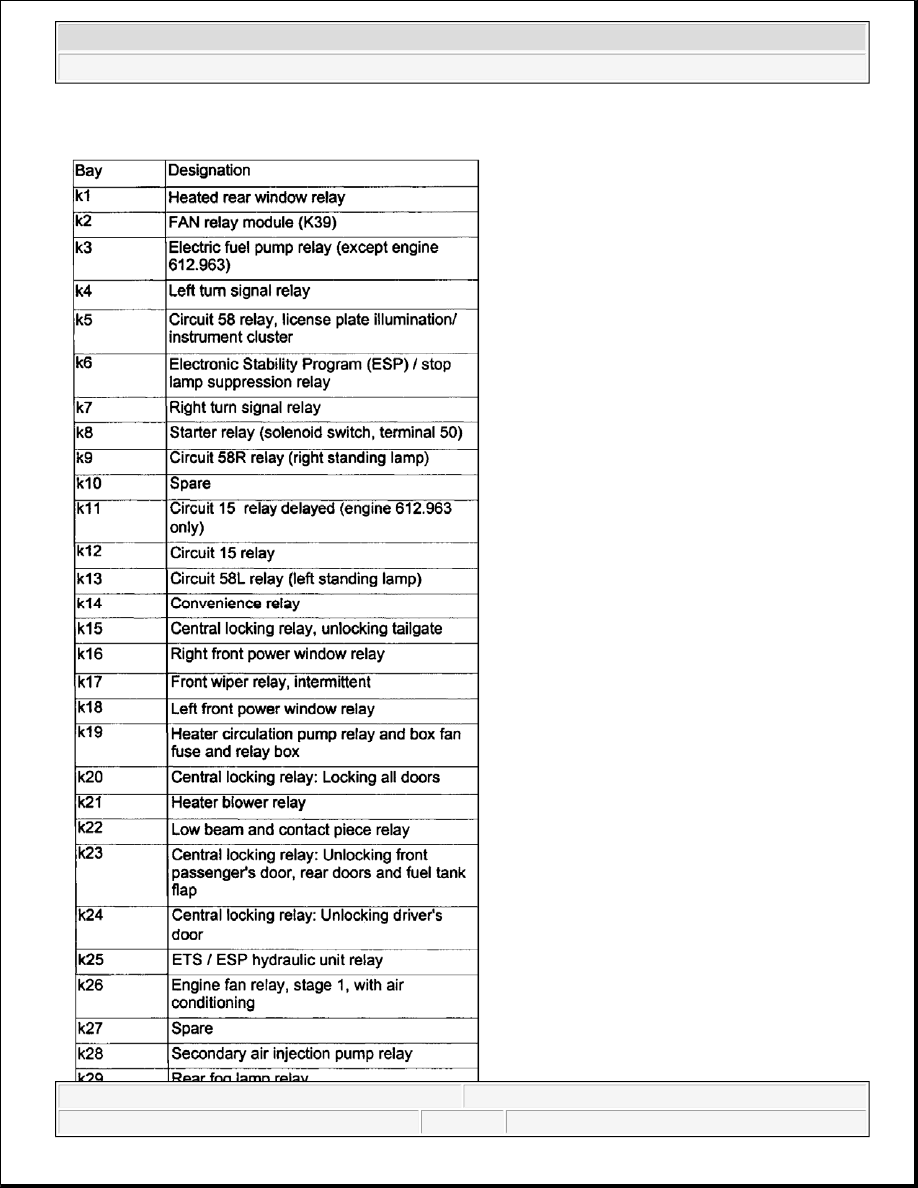

RELAY ASSIGNMENTS

Fuse & Relay Box F1 Relay Assignments (Up-To-08/31/01)

For relay locations, see Fig. 3 . For relay assignments, see Fig. 17 .



2001 Mercedes-Benz ML320

2001-04 ELECTRICAL Fuses & Circuit Breakers - 163 Chassis



me





2001 Mercedes-Benz ML320

2001-04 ELECTRICAL Fuses & Circuit Breakers - 163 Chassis
