Mercedes-Benz ML320. Service manual - part 501





Fig. 12: Fuse Assignments Fuse & Relay Box F1 (3 Of 5)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.



2001 Mercedes-Benz ML320

2001-04 ELECTRICAL Fuses & Circuit Breakers - 163 Chassis



me

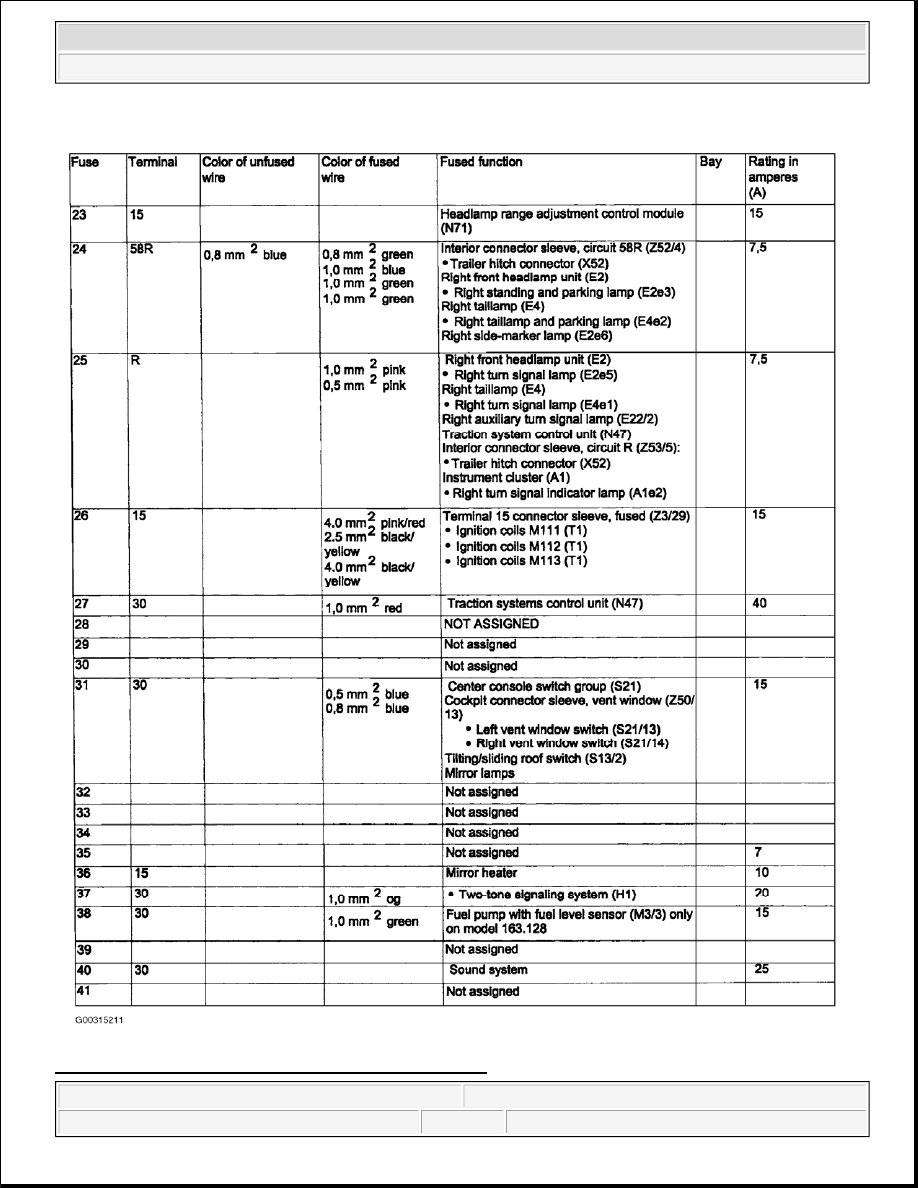

Fig. 13: Fuse Assignments Fuse & Relay Box F1 (4 Of 5)



2001 Mercedes-Benz ML320

2001-04 ELECTRICAL Fuses & Circuit Breakers - 163 Chassis



me



Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

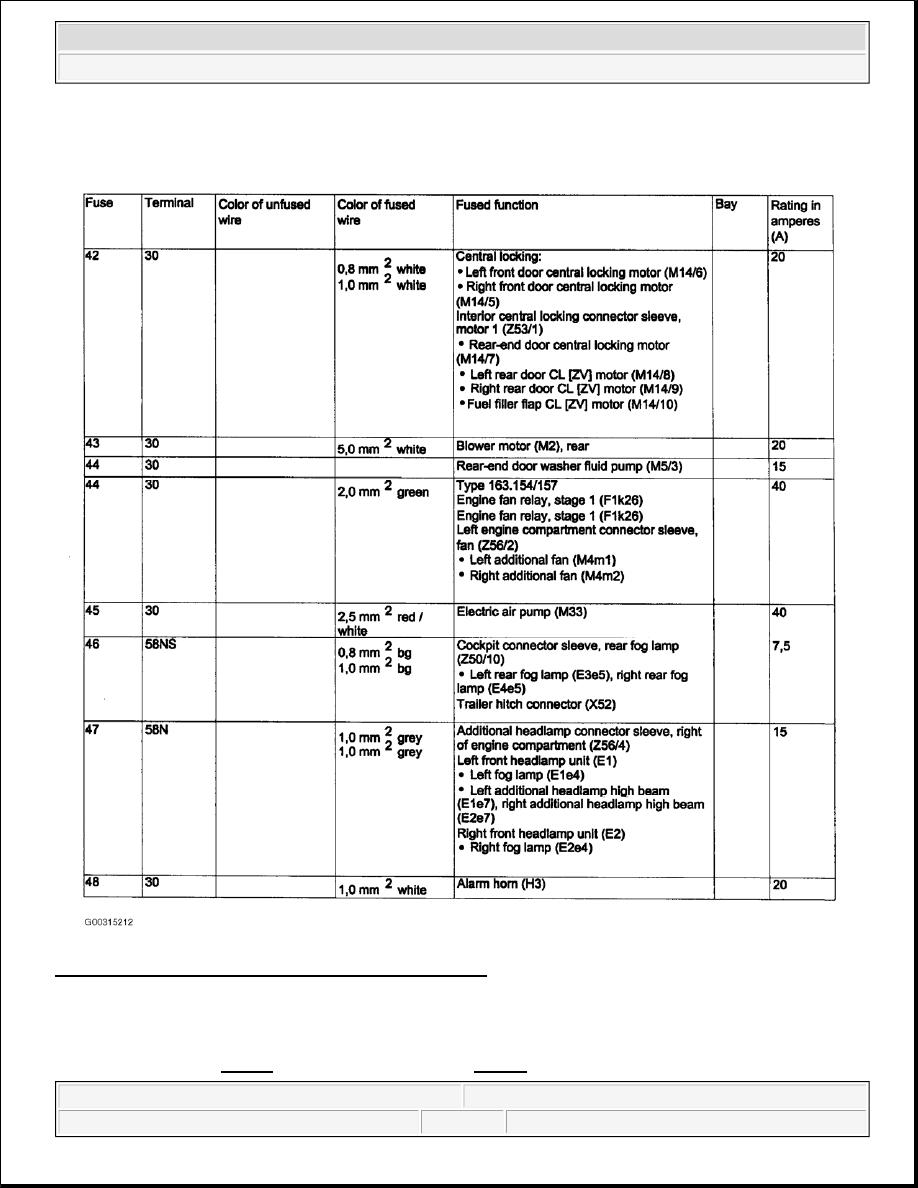

Fig. 14: Fuse Assignments Fuse & Relay Box F1 (5 Of 5)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

Fuse & Relay Box F2 Fuse Assignments

For fuse locations, see Fig. 15 . For fuse assignments, see Fig. 16 .



2001 Mercedes-Benz ML320

2001-04 ELECTRICAL Fuses & Circuit Breakers - 163 Chassis



me

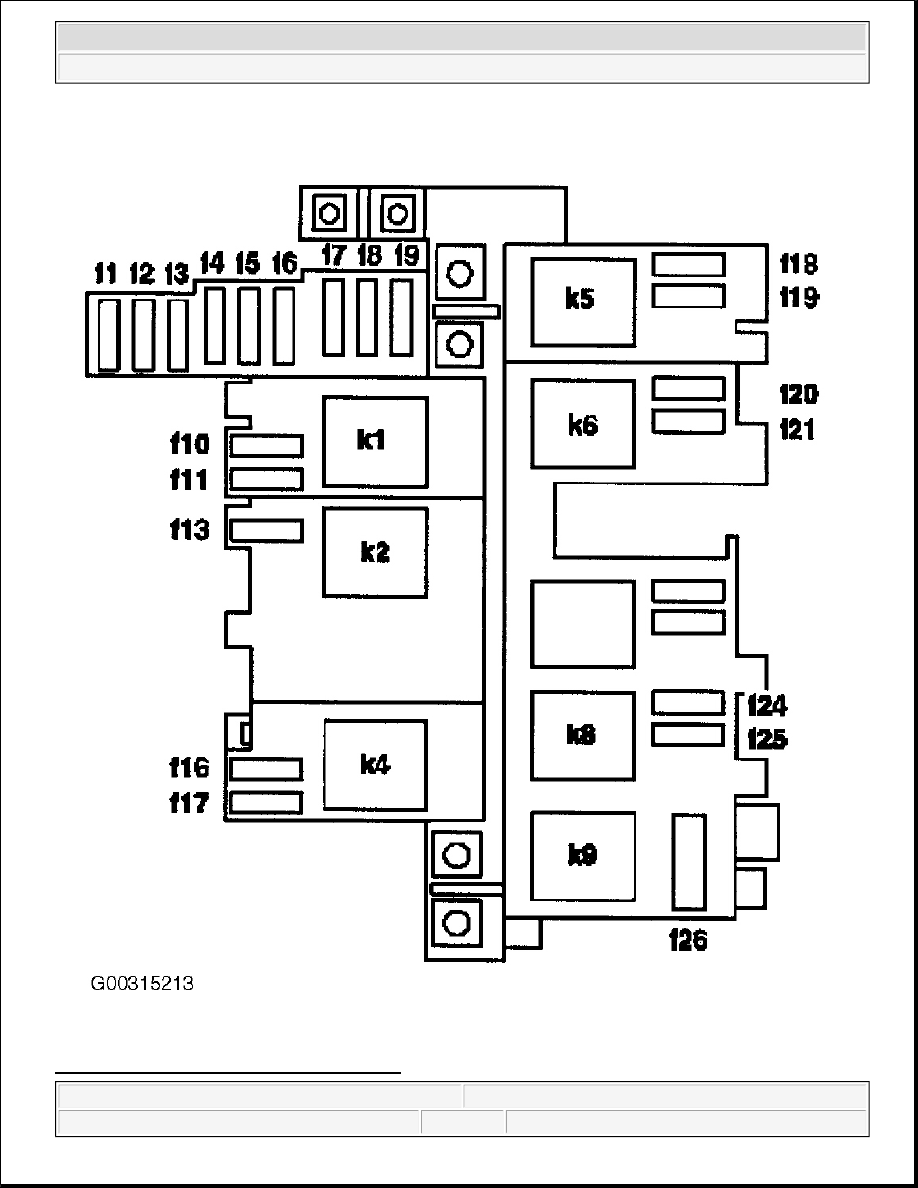

Fig. 15: Fuse Locations Fuse & Relay Box F2



2001 Mercedes-Benz ML320

2001-04 ELECTRICAL Fuses & Circuit Breakers - 163 Chassis



me
