Mercedes-Benz ML320. Service manual - part 423





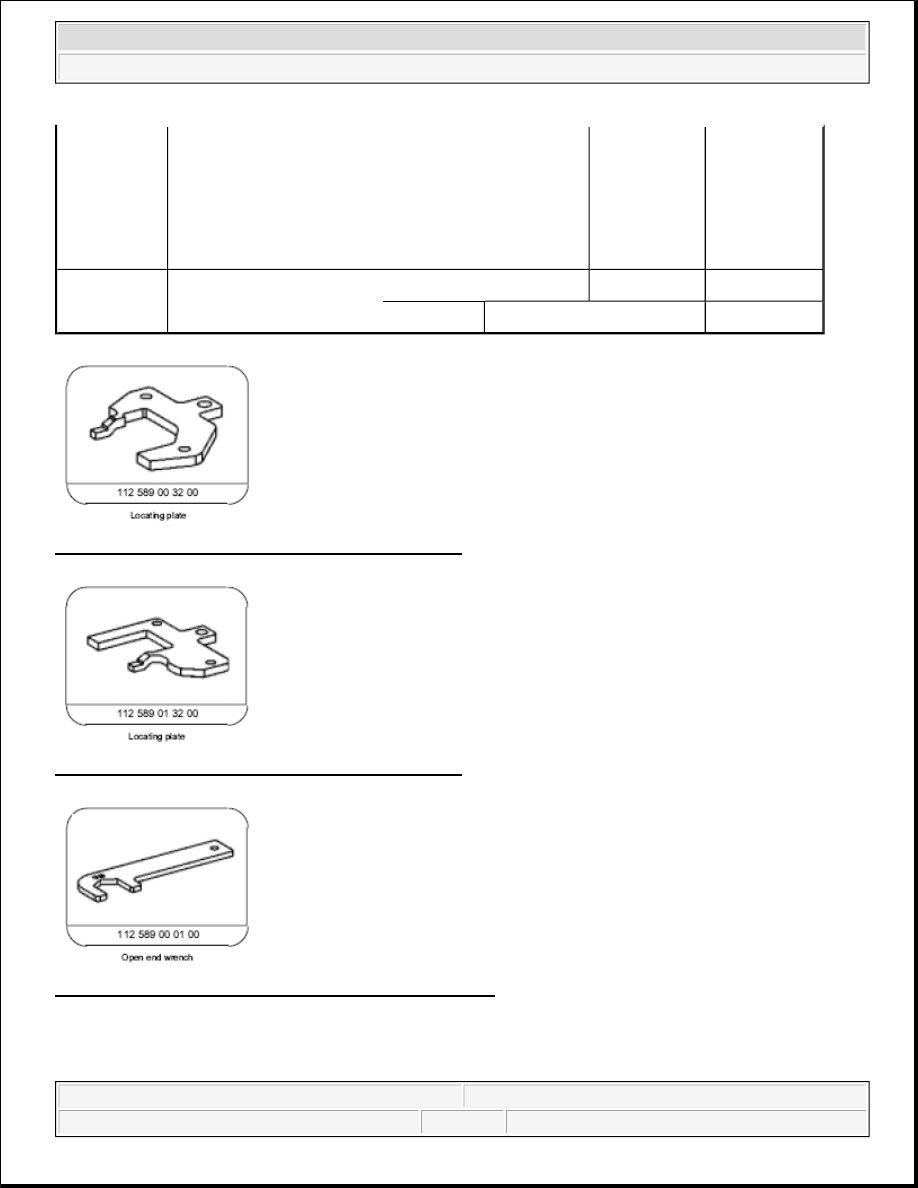

Fig. 84: Identifying Locating Plate (112 589 00 32 00)

Fig. 85: Identifying Locating Plate (112 589 01 32 00)

Fig. 86: Identifying Open End Wrench (112 589 00 01 00)

except
112.951/976

942/943/944/
948/961/962/
963/964/965/
966/967/968/
969/971/980/
981/982/984/
986/992/995

BA05.20-P-
1001-01B

Bolt for
camshaft
sprocket

M12x45

Stage 1

Nm

50

50

Stage 2

Angle°

90

90



2004 Mercedes-Benz ML350

1998-2005 ENGINE Engine timing - 163 Chassis



me



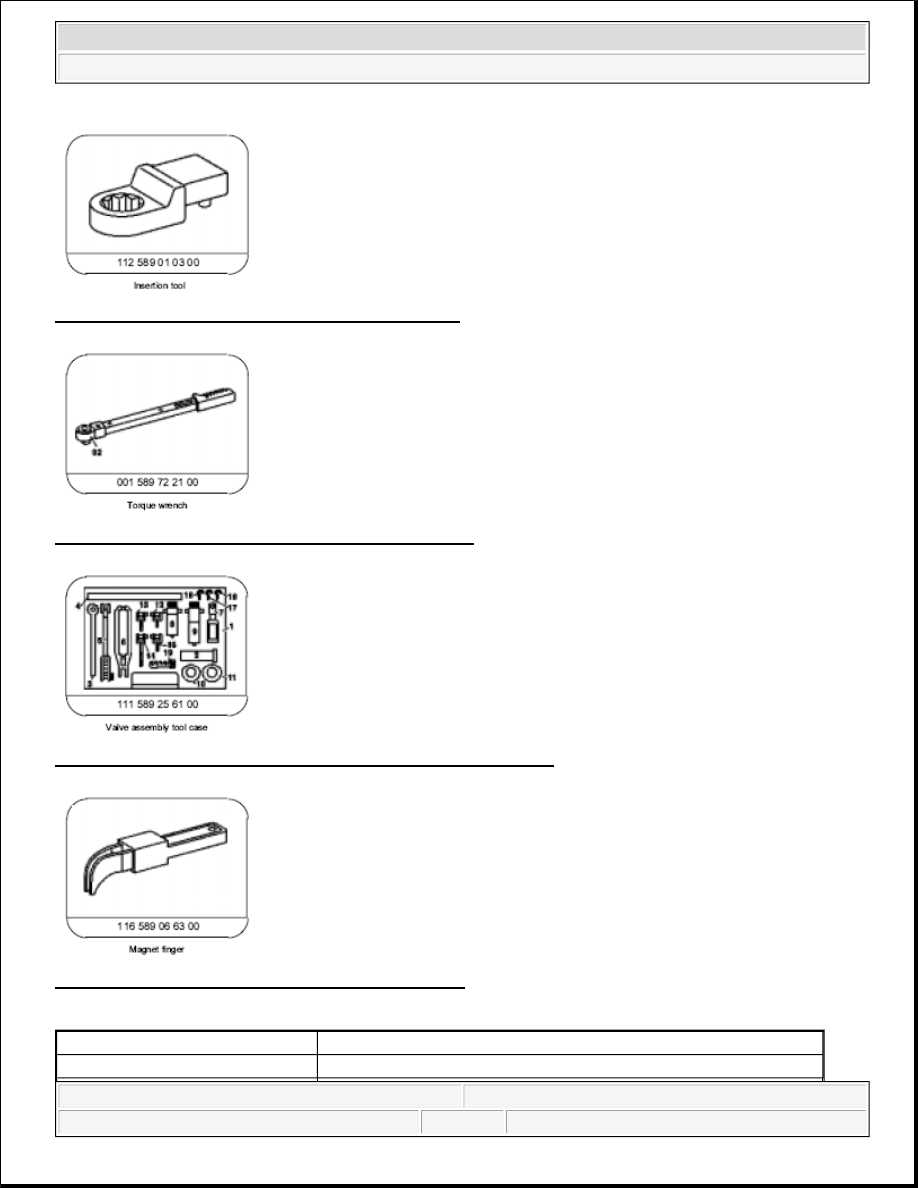

Fig. 87: Identifying Insertion Tool (112 589 01 03 00)

Fig. 88: Identifying Torque Wrench (001 589 72 21 00)

Fig. 89: Identifying Valve Assembly Tool Case (111 589 25 61 00)

Fig. 90: Identifying Magnet Finger (116 589 06 63 00)

Commercially available tools

Number

Designation

WH58.30-Z-1040-02A

Tweezers, straight 160 mm with rounded tips



2004 Mercedes-Benz ML350

1998-2005 ENGINE Engine timing - 163 Chassis



me



REMOVE/INSTALL VALVES - AR05.30-P-3511AV

ENGINE 112 in MODEL 129, 163, 170, 202, 203, 208, 209, 210, 220

ENGINE 113 in MODEL 129, 163, 202, 203, 208, 209, 210, 211.076/276, 215.373/374/375, 220, 230.474/475

ENGINE 112.945 in MODEL 463.209 /232 /233 /244 /245 /250

ENGINE 113.962 in MODEL 463.206 /240 /241 /247 /248 /249 /254

ENGINE 113.982 in MODEL 463.243/246

ENGINE 112.913 in MODEL 211.061/261

ENGINE 112.949 in MODEL 211.065/265

ENGINE 113.967 in MODEL 211.070/270

WH58.30-Z-1015-05A

Cylinder leakage testing unit



2004 Mercedes-Benz ML350

1998-2005 ENGINE Engine timing - 163 Chassis



me



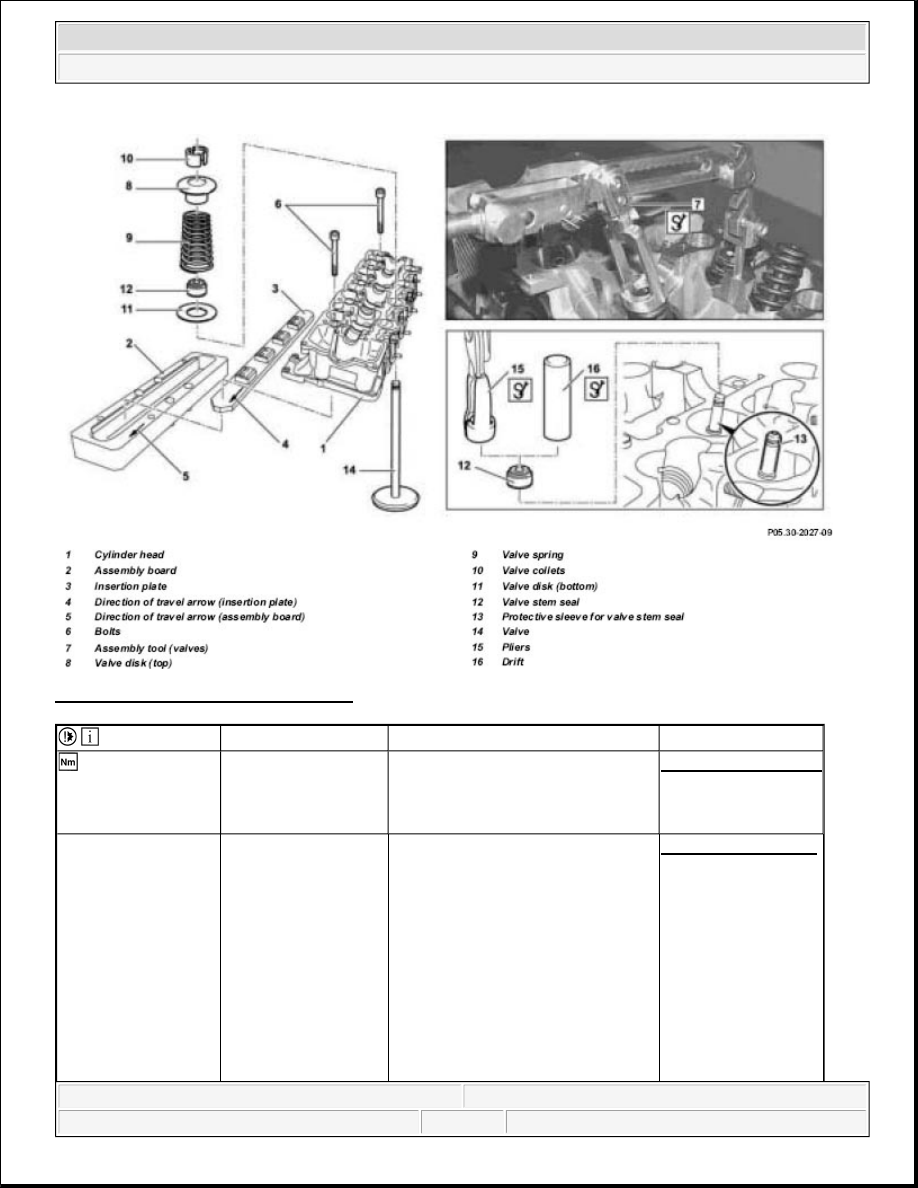

Fig. 91: Identifying Valve Components





Remove/install







Risk of death caused
by vehicle slipping or
toppling off the lifting
platform.

Align vehicle between columns of
vehicle lift and position four support
plates at vehicle lift support points
specified by vehicle manufacturer.

AS00.00-Z-0010-01A

1

Remove cylinder head
(1)

Model 163.154/157/172/174/175

AR01.30-P-5800MV

Model 129 with engine 112, 113
Model 202, 208, 210 with engine
113

AR01.30-P-5800B

Model 170, 202, 208, 210, 220 with
engine 112
Model 211.076/276, 215.374, 220,
230.474/475 with engine 113

AR01.30-P-5800BA

Model 203 except 203.764, 209, 211 AR01.30-P-5800PV
Model 463.2 with engine 112, 113
Model 203.764

AR01.30-P-5800GV



2004 Mercedes-Benz ML350

1998-2005 ENGINE Engine timing - 163 Chassis



me
