Mercedes-Benz ML320. Service manual - part 183





Fig. 111: Automatic Transmission, Position Of Hydraulic Components
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

Automatic Transmission, Location Of Floor Shift Components



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me



Fig. 112: Automatic Transmission, Location Of Floor Shift Components
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

Automatic Transmission, Selector Lever Positions (With Touch Shift)

Transmission 722.6 up to 31.7.01 with touch shift in model 163.



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me

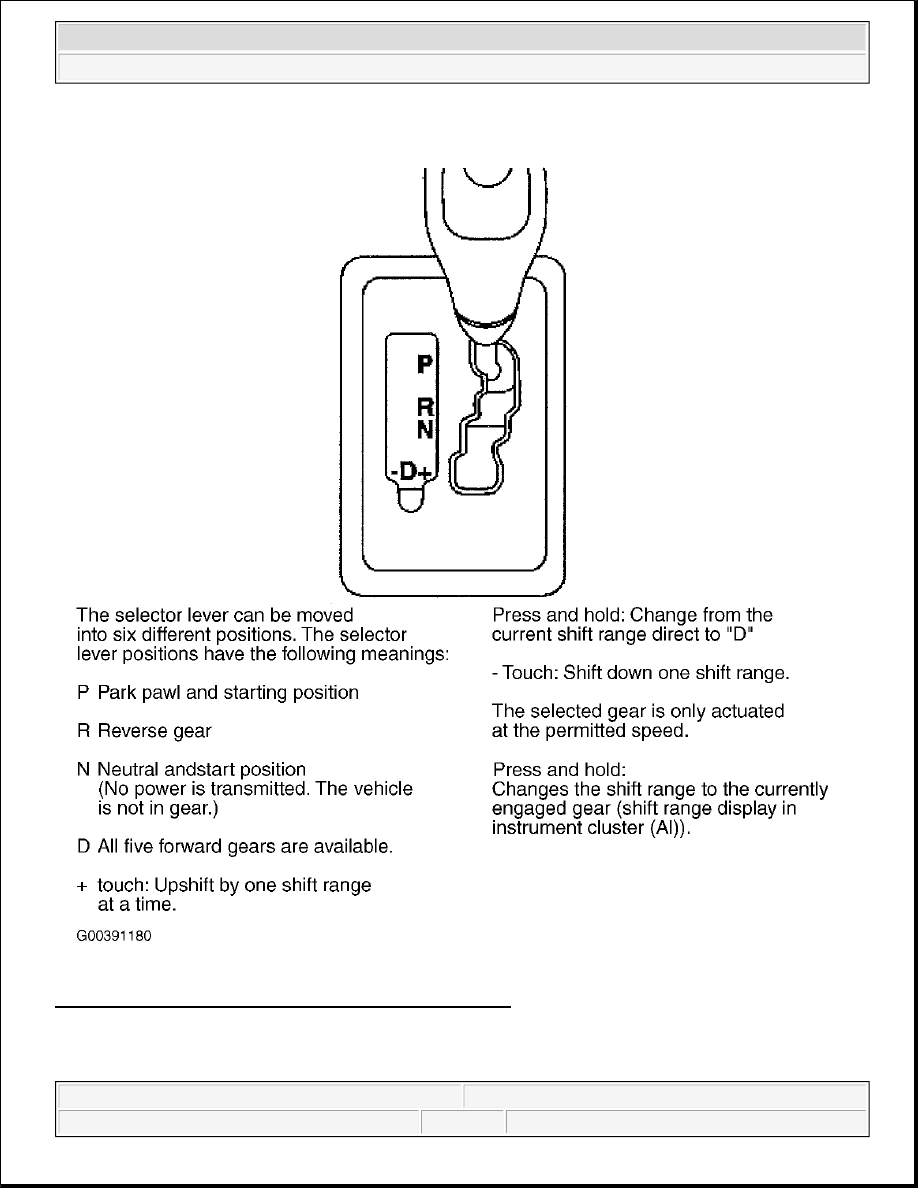

Fig. 113: Automatic Transmission, Selector Lever Positions
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

Automatic Transmission, Selector Lever Positions (With Touch Shift)



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me



Transmission 722.6 as of 01.08.01 in model 163

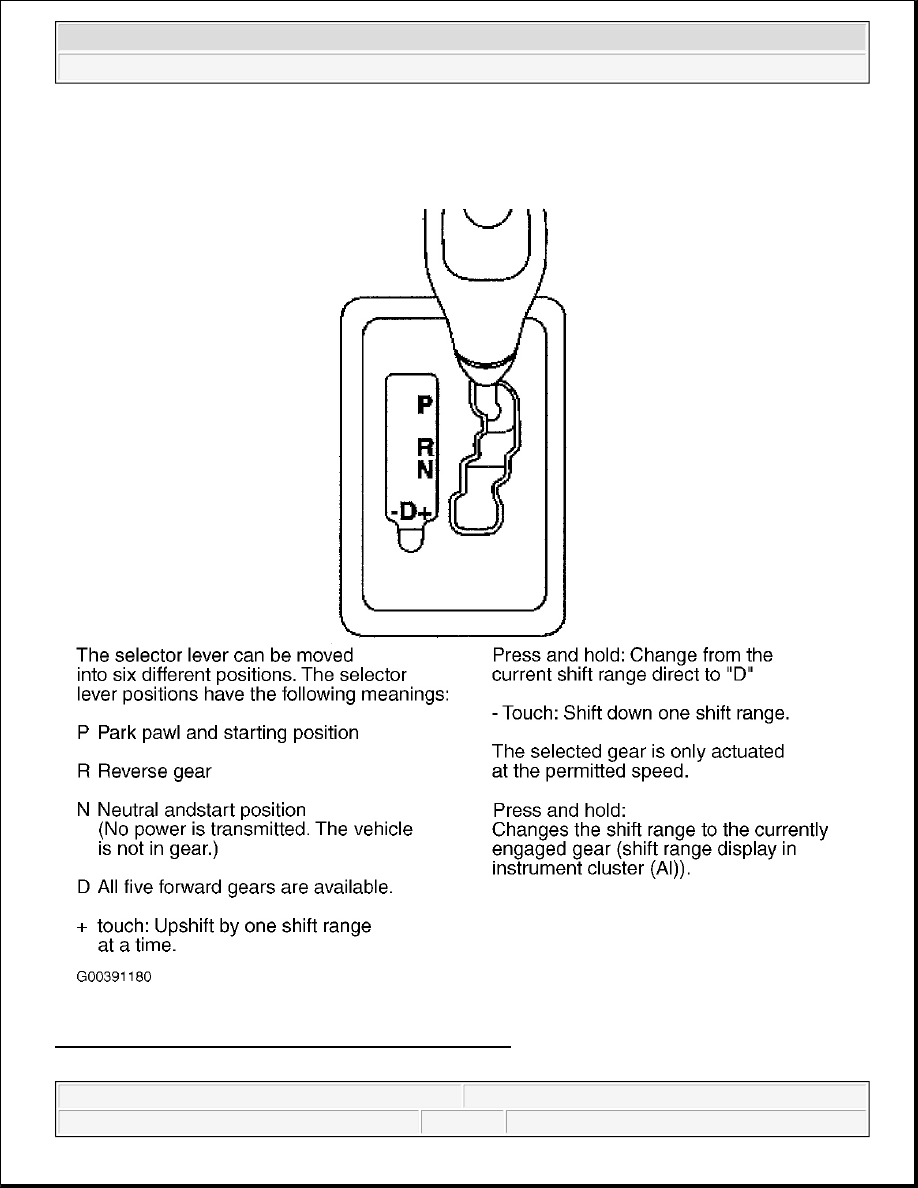

Fig. 114: Automatic Transmission, Selector Lever Positions
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me
