See SHIFT PRESSURE REGULATING VALVE, LOCATION/TASK/FUNCTION

ETC Control Module, Location/Task

See ETC CONTROL UNIT, LOCATION/TASK

Electronic Selector Lever Module Control Module, Location/Task/Design

See ELECTRONIC SELECTOR LEVER MODULE CONTROL MODULE,
LOCATION/TASK/DESIGN

Temperature Sensor, Location/Task/Design/Function

See TEMPERATURE SENSOR, LOCATION/TASK/DESIGN/FUNCTION

Torque Converter Lock-Up Clutch, Location/Task/Design/Function

See TORQUE CONVERTER LOCK-UP CLUTCH, LOCATION/TASK/DESIGN/FUNCTION

Automatic Transmission, Contents Function Description

See AUTOMATIC TRANSMISSION, CONTENTS, FUNCTION DESCRIPTION.

Starter Lock-Out Contact, Location/Task/Design/Function



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me

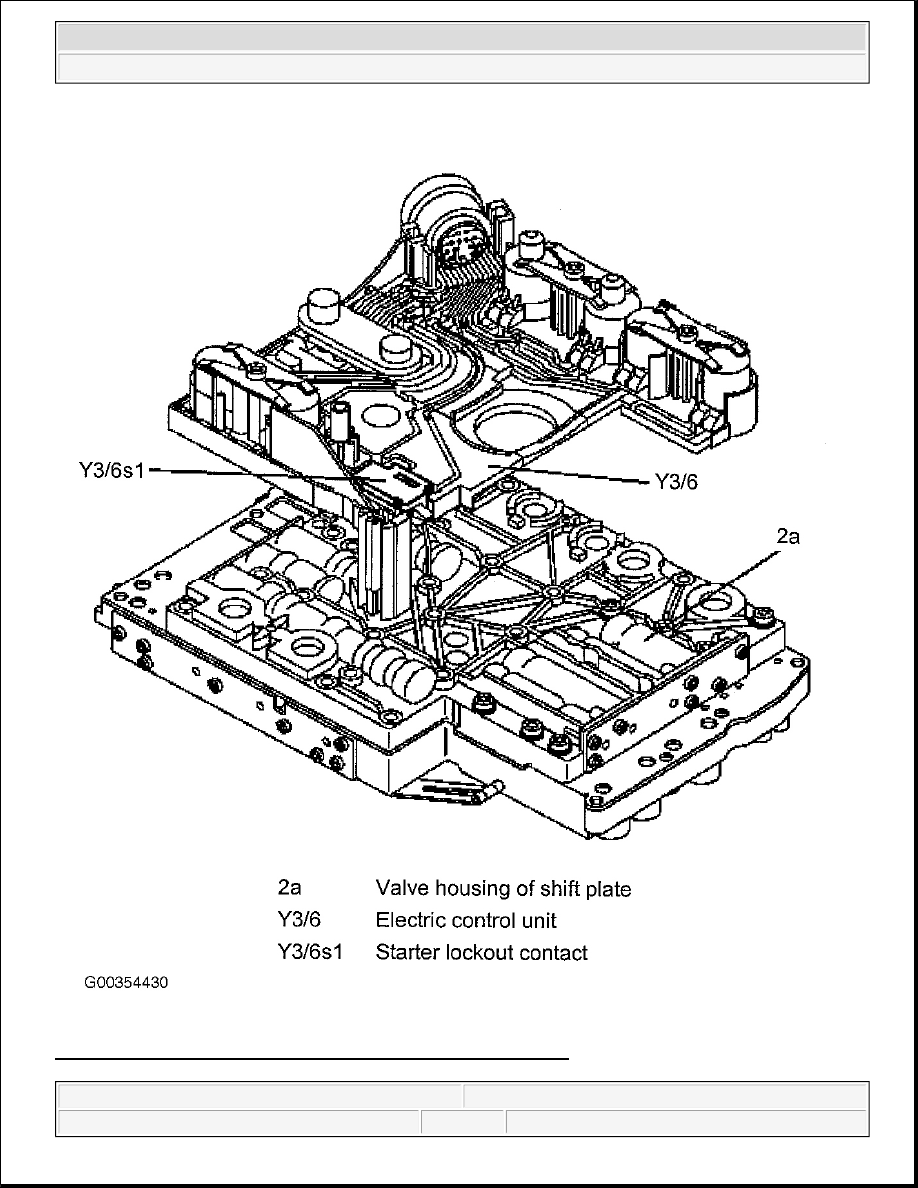

Fig. 28: Starter Lock-Out Contact, Location/Task/Design/Function
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me



Starter Lockout Contact, Location

The starter lockout contact (Y3/6sl) is located in the electrical control unit (Y3/6) and is permanently
connected to the conductor track. See Fig. 28

Starter Lockout Contact, Task

To recognize selector valve and selector lever position "P" and "N".

Starter Lockout Contact, Design

The starter lockout contact (Y3/6sl) consists of:

A Plunger

A Permanent Magnet

A Reed Contact

Starter Lockout Contact, Function

See STARTER LOCKOUT CONTACT, FUNCTION.

Starter Lockout Contact, Function



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me

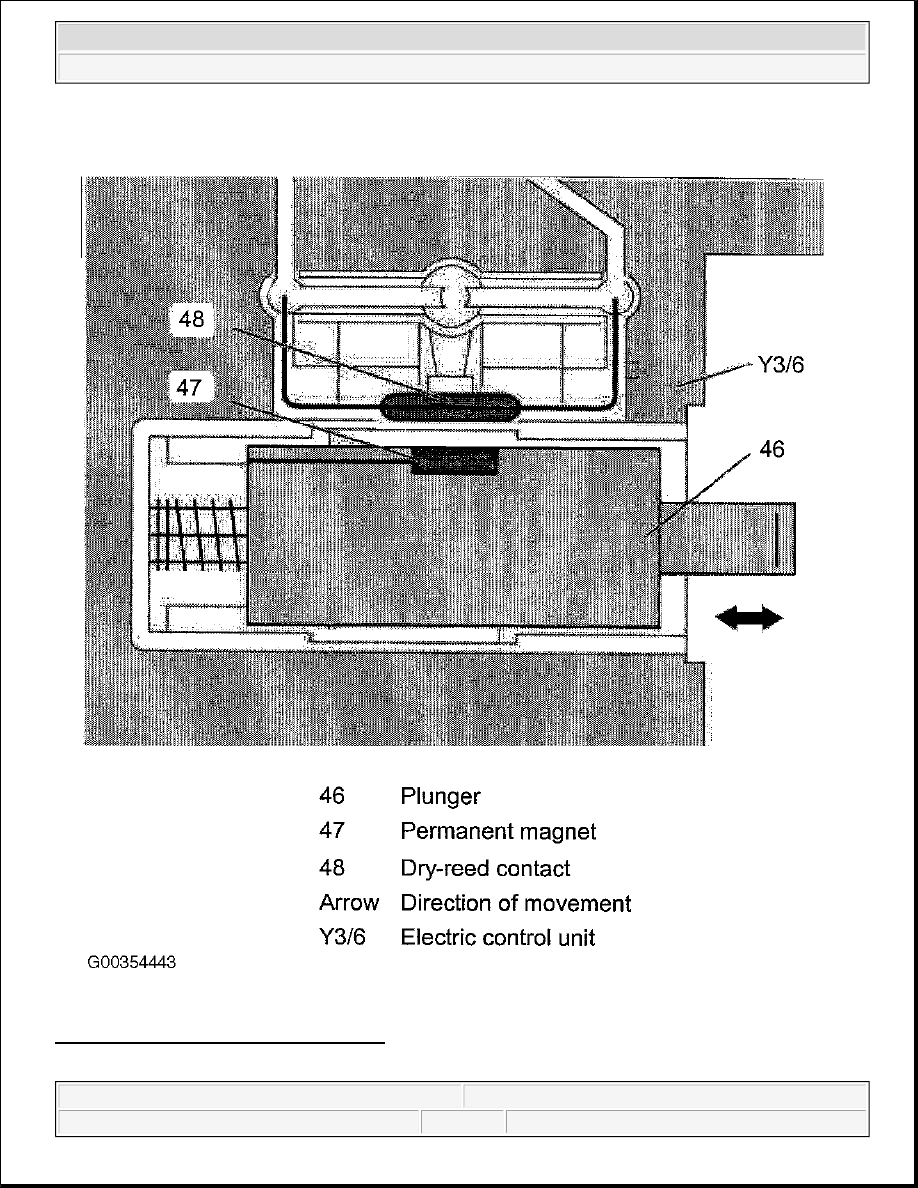

Fig. 29: Starter Lockout Contact, Function
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me
