Mercedes-Benz ML320. Service manual - part 139





Fig. 14: Removing & Installing Wire Cable
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.


Removing -

1 - Turn cable/transmission (80) on transmission counterclockwise and remove. See Fig. 14.

Installation -

2 - Install cable/transmission (80) and turn clockwise.

Adjusting Wire Cables For Parking Lock Interlock

NOTE:

For removal and installation, move selector lever or range selector lever to
position "P" and, with control cable/gears removed, leave in position "P".

NOTE:

After installation, adjust cable for parking shift lock and check for proper
operation.



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me

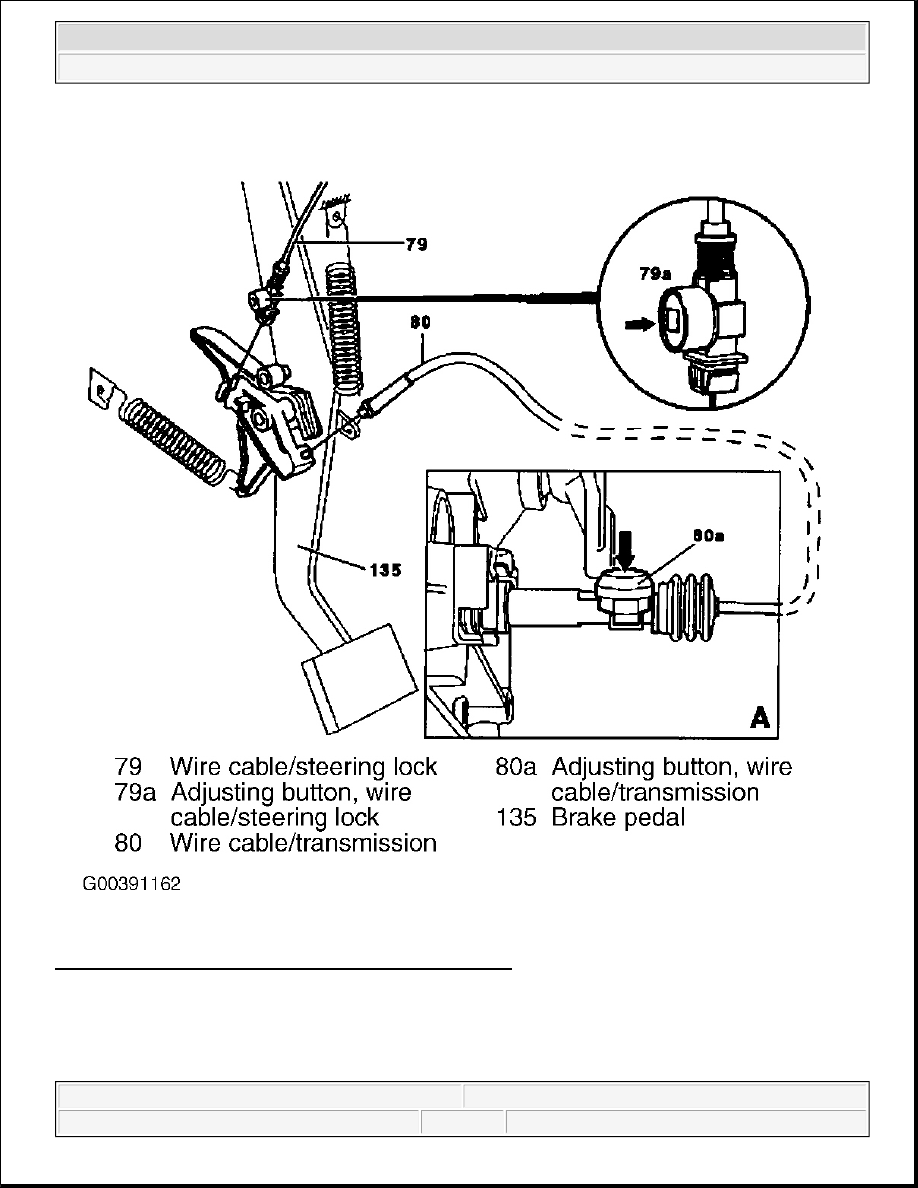

Fig. 15: Adjusting Wire Cables For Parking Lock Interlock
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

Modification Notes - Sequence of work steps revised.

NOTE:

The selector lever must be in position "P" for all adjustment work.



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me



1 - Pretension spring on adjusting button (79a). See Fig. 15.

2 - Turn key in steering lock to position "O".

3 - Adjust wire cable/steering lock (79) by pressing adjusting button (79a) (arrow).

Adjusting wire cable/transmission.

4 - Pretension spring on adjusting button (80a).

5 - Turn key in steering lock to position "O".

6 - Adjust wire cable/transmission (80) by pressing the adjusting button (80a) (arrow) Figure A.

AUTOMATIC TRANSMISSION, CONTENTS, FUNCTION DESCRIPTION

Automatic Transmission, Function

See AUTOMATIC TRANSMISSION, FUNCTION

Automatic Transmission, Location Of Mechanical Components

See AUTOMATIC TRANSMISSION, LOCATION OF MECHANICAL PARTS

Automatic Transmission, Location Of Electrical/Electronic Components

See AUTOMATIC TRANSMISSION, LOCATION OF ELECTRIC/ELECTRONIC
COMPONENTS

Automatic Transmission, Location Of Hydraulic Components

See AUTOMATIC TRANSMISSION, POSITION OF HYDRAULIC COMPONENTS

Automatic Transmission, Location Of Floor Shift Components.

See AUTOMATIC TRANSMISSION, LOCATION OF FLOOR SHIFT COMPONENTS

Automatic Transmission, Selector Lever Positions

See AUTOMATIC TRANSMISSION, SELECTOR LEVER POSITIONS

Automatic Transmission, Driver Information

Adjusting wire cable/steering lock.

The wire cable/transmission must be installed to adjust the wire cable/steering
lock.

NOTE:

For transmissions without Touch Shift.



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me




See AUTOMATIC TRANSMISSION, DRIVER INFORMATION

Automatic Transmission, Gear Ratios

See AUTOMATIC TRANSMISSION, GEAR RATIOS

Gearshift System, Function

See FUNCTION OF GEAR SHIFT

Power Transmission, Function

See AUTOMATIC TRANSMISSION, POWER TRANSMISSION, FUNCTION

Power Flow In 1st Gear, Function

See POWER FLOW IN 1ST GEAR, FUNCTION

Power Flow In 2nd Gear, Function

See POWER FLOW IN 2ND GEAR FUNCTION

Power Flow In 3rd Gear, Function

See POWER FLOW IN 3RD GEAR FUNCTION

Power Flow In 4th Gear, Function

See POWER FLOW IN 4TH GEAR FUNCTION

Power Flow In 5th Gear, Function

See POWER FLOW IN 5TH GEAR FUNCTION

Power Flow In Reverse, Function

See POWER FLOW IN REVERSE, FUNCTION

Gearshift System, Function

See FUNCTION OF GEAR SHIFT

Function Of Gear Change

See FUNCTION OF GEAR CHANGE



2001 Mercedes-Benz ML320

1998-03 AUTOMATIC TRANSMISSIONS Complete Transmissions - ML 320 - 722.662



me
