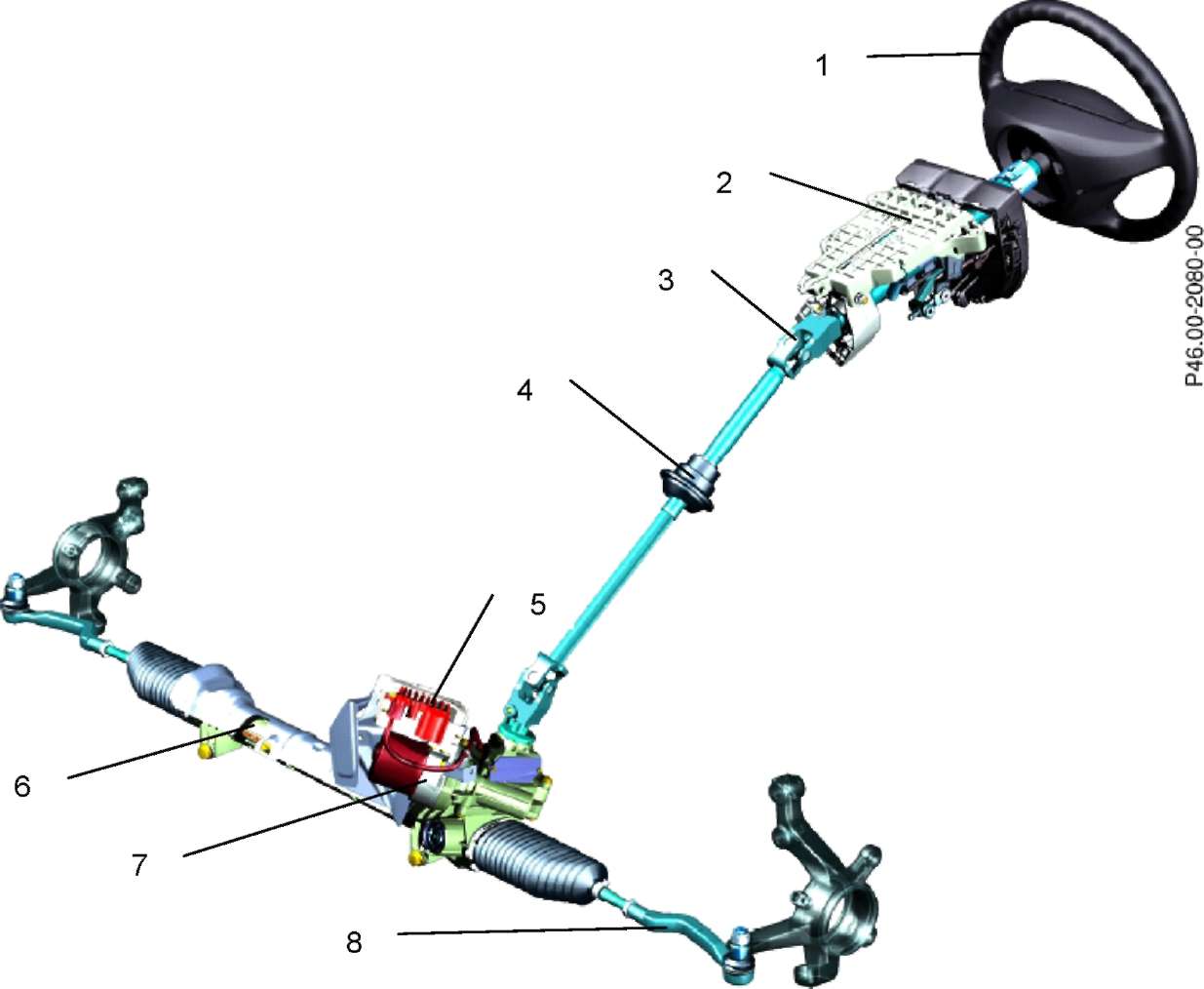

Информация по рулевому управлениюМерседес W245. Селективная система демпфированияРасположение деталей ![]() 1 - Мультифункциональное рулевое колесо 2 - Рулевая колонка, механически регулируемая по высоте (серия); Рулевая колонка, механически регулируемая по высоте и длине (SA) 3 - Место соединения рулевой колонки и рулевого вала 4 - Рулевой вал с движущимися частями 5 - БУ рулевого управления (N68) 6 - Рулевая рейка 7 - Электродвигатель рулевого управления 8 - Рулевые тяги

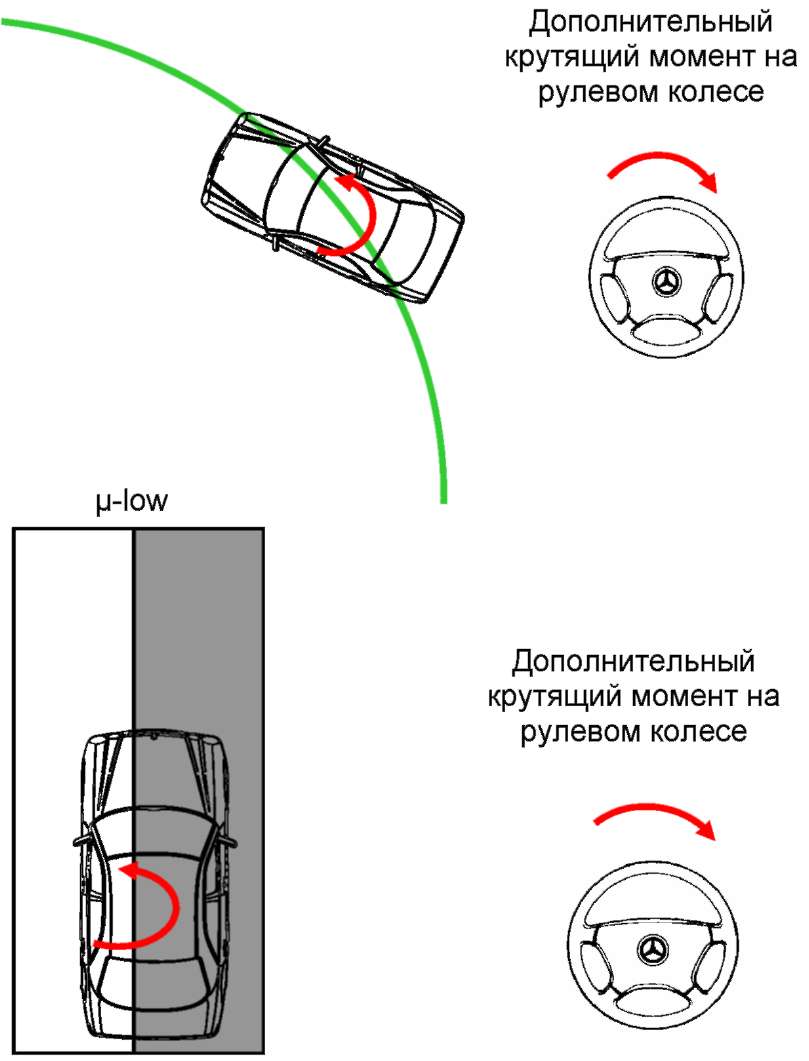

Функции ассистента рулевого управления:=> Помощь водителю при заносе задней оси а/м (избыточная поворачиваемость а/м) когда водитель стабилизирует а/м вращая руль в направлении противоположном заносу. => Помощь водителю при торможении и ускорении а/м на дороге с различным дорожным покрытием справа и слева. => Реализация через программное обеспечение ESP ![]() Управление функцией рулевого ассистента осуществляется БУ ESP. Рулевой ассистент и БУ ESP соединены шиной передачи данных двигателя CAN С. Входные сигналы для управления функцией рулевого ассистента: => Угол поворота рулевого колеса, скорость а/м, скорость вращения автомобиля вокруг вертикальной оси в случае стабилизирования при избыточной поворачиваемости. => Частота вращения колес, скорость вращения автомобиля вокруг вертикальной оси, угол поворота рулевого колеса в случае торможения на дороге с различными сцепными свойствами слева и справа. => Крутящий момент, приложенный к рулевому колесу, угол поворота рулевого колеса, скорость вращения рулевого колеса и крутящий момент двигателя для уменьшения влияния переднего привода Стабилизирующие функции ESP, воздействием на тормоза и корректировкой крутящего момента двигателя, расширяются благодаря воздействию на рулевой механизм. Этот дополнительный крутящий момент на рулевом колесе помогает водителю при стабилизации а/м.

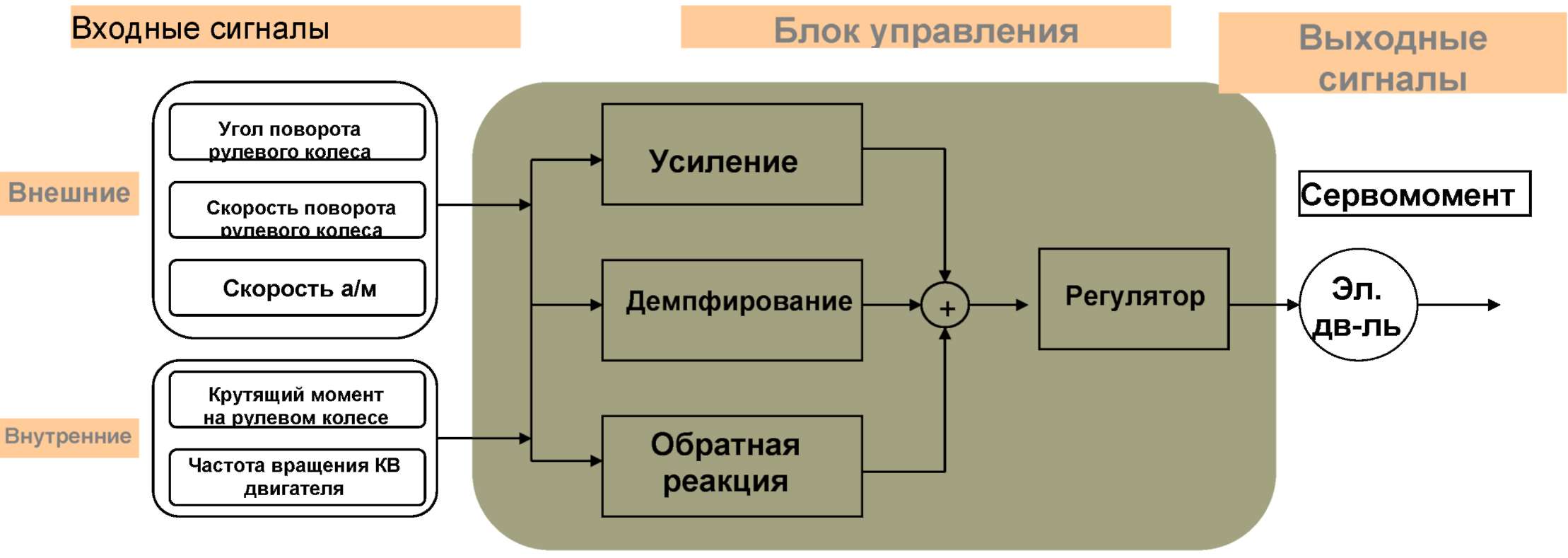

Рулевое управление, коммуникация![]() • Усиление в рулевом управлении, зависит от скорости а/м (параметрическое) • Характеристика усиления в рулевом управлении, зависит от варианта кузов/двигатель
Подшипник ступицы колесаВнимание: Важное замечание В подшипник ступицы интегрировано многополюсное кольцо (Multipolring) для определения частоты вращения колеса. Указание: Соблюдать правильность установки подшипника, голубая точка должна указывать на датчик частоты вращения колеса
