Мерседес W245. Информация по 5- и 6-ступенчатым коробкам передач
Обозначение коробки
передач: например.

На шестиступенчатых МКП предусмотрены новые передаточные числа: для
1 и 2 передач, а также новое передаточное число главной передачи.
Серийное оснащение :
|
Тип |
Номер МКП |
Пятиступенчатая |
Шестиступенчатая |
Максимальный
передаваемый крутящий момент |
|
B 150 |
716.520 |
X |
|
180 Нм |
|
B 170 |
716.520 |
X |
|
180 Нм |
|
B 200 |
716.521 |
X |
|
180 Нм |
|
B 200 Turbo |
716.531 |
|
X |
280 Нм |
|
B 180 CDI |
716.530 |
|
X |
300 Нм |
|
B 200 CDI |
716.530 |
|
X |
300 Нм |
Мерседес W245.
6-ступенчатая коробка передач
Новая механическая коробка передач тип 711.640/641 является полностью
синхронизированной трехвальной КП и имеет шесть передач переднего и одну
передачу заднего хода.
На новом В-классе тип 245 она устанавливается поперечно.
Шестиступенчатая КП будет
устанавливаться в двух исполнениях:
* Для дизельных двигателей с максимальным передаваемым крутящим моментом
до 300 Нм (711.640)
* Для бензиновых двигателей с максимальным передаваемым крутящим
моментом до 280 Нм (711.641)
Шестиступенчатая КП разработана с повышающей (шестой) передачей,
снижающей расход топлива и частоту вращения двигателя.
Допущены следующие сорта масла: Esso Gear-Oil MB317 (A001 989 26 03)
Кол-во масла для новой КП: 1,8 L, КП необслуживаемая.
Информация по вариатору
АКП производится в Цуффенчаузене (Zuffenhausen) и в Хедельфингене (Hedelfingen).
=> Ежедневно производят 500 автомобилей с вариатором.
=> Уже произведено около 25 000 вариаторов
=> Свыше 6 000 автомобилей с вариатором эксплуатируются в Германии
(состояние март 2005)

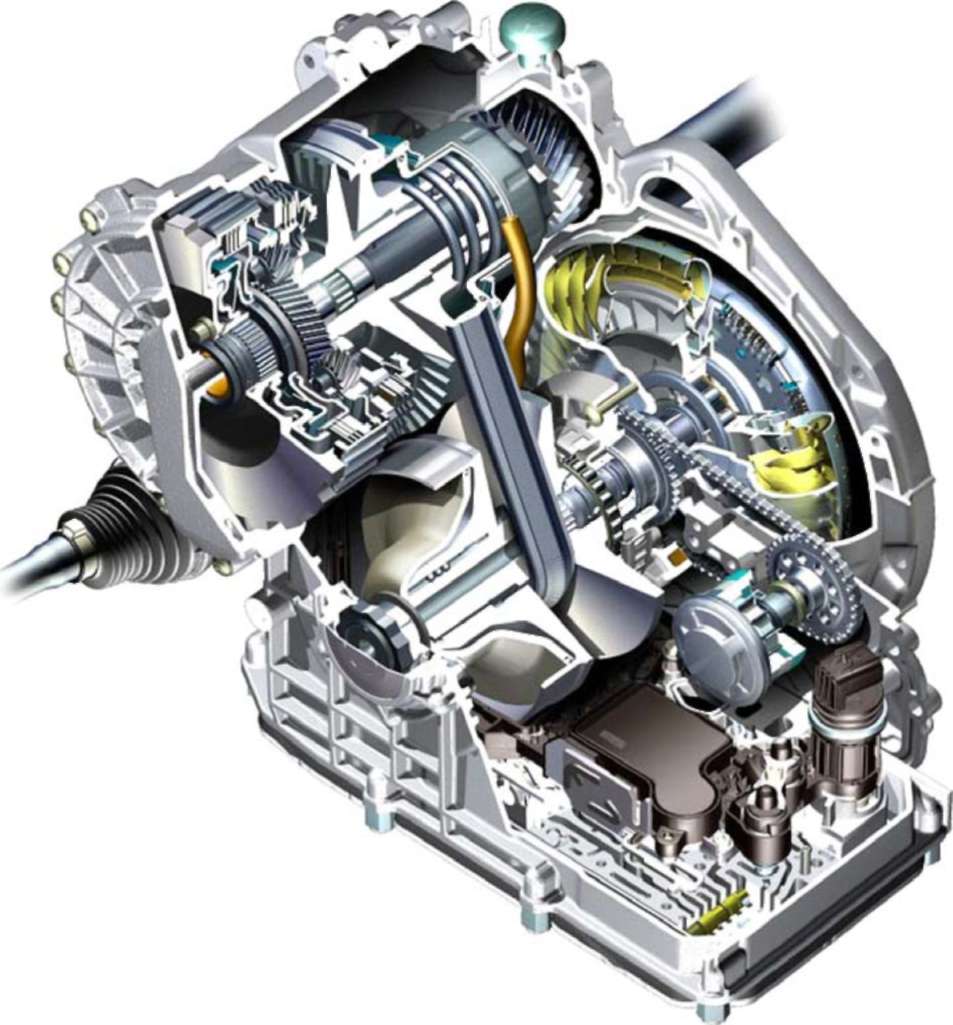

Конструкция вариатора

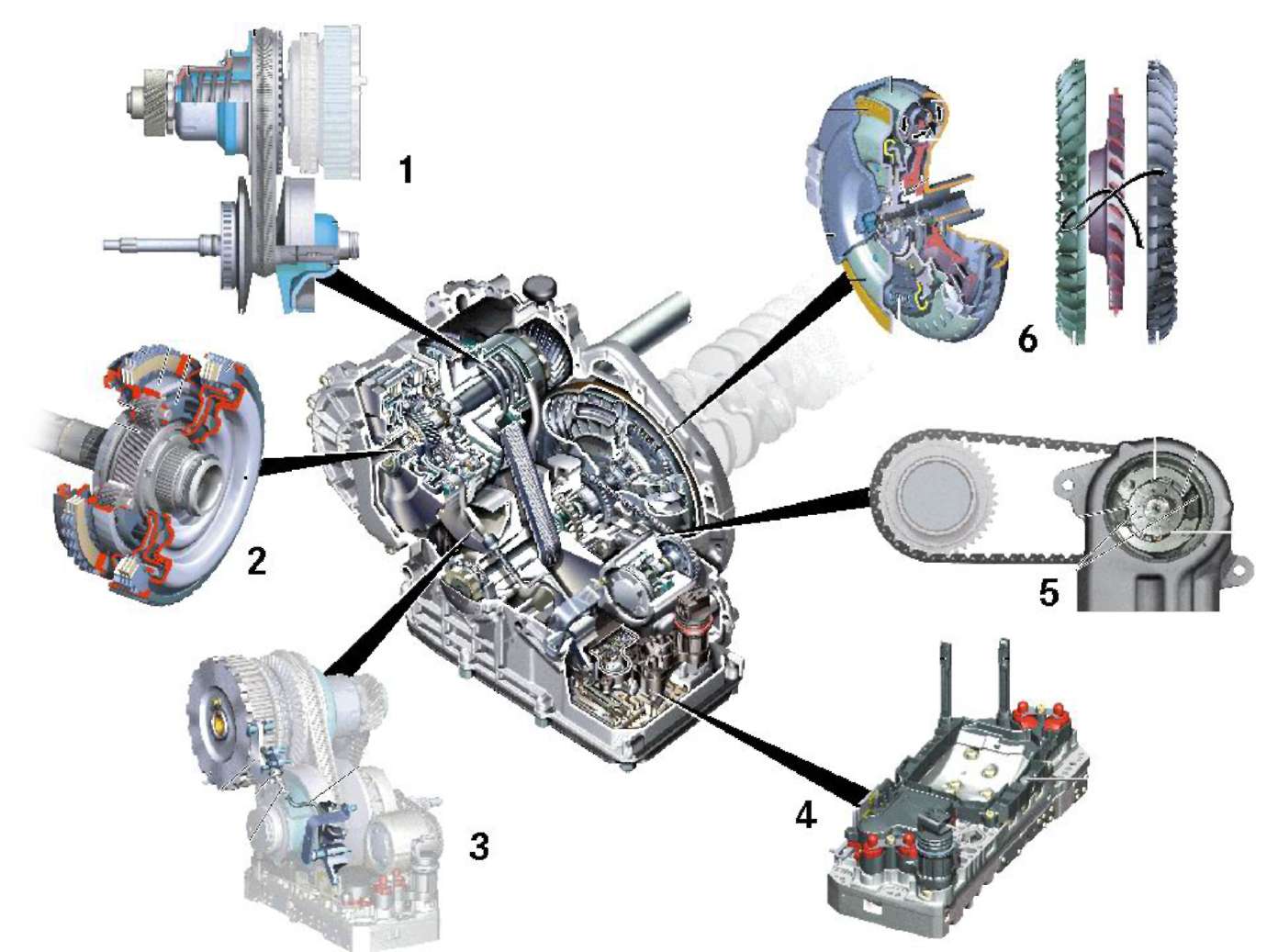

Расположение составных деталей в вариаторе

1 Подвижные диски шкива с гибким стальным ремнем
2 Простой планетарный ряд с многодисковой муфтой
3 Храповик для удержания автомобиля на стоянке
4 Электрогидравлический блок управления
5 Масляный насос
6 Гидротрансформатор
Принцип действия вариатора
Крутящий момент от двигателя передается через гидротрансформатор на
входной вал АКП, первичная пара шкивов воспринимает момент от входного
вала и через гибкую стальную ленту передает его на вторичную пару
шкивов. Затем через простой планетарный ряд с многодисковой муфтой
крутящий момент передается на внутренний вал. И далее крутящий момент
предается через две пары зубчатых колес на дифференциал.
Смена между передачами переднего и заднего хода происходит благодаря
включению многодискового тормоза в АКП.

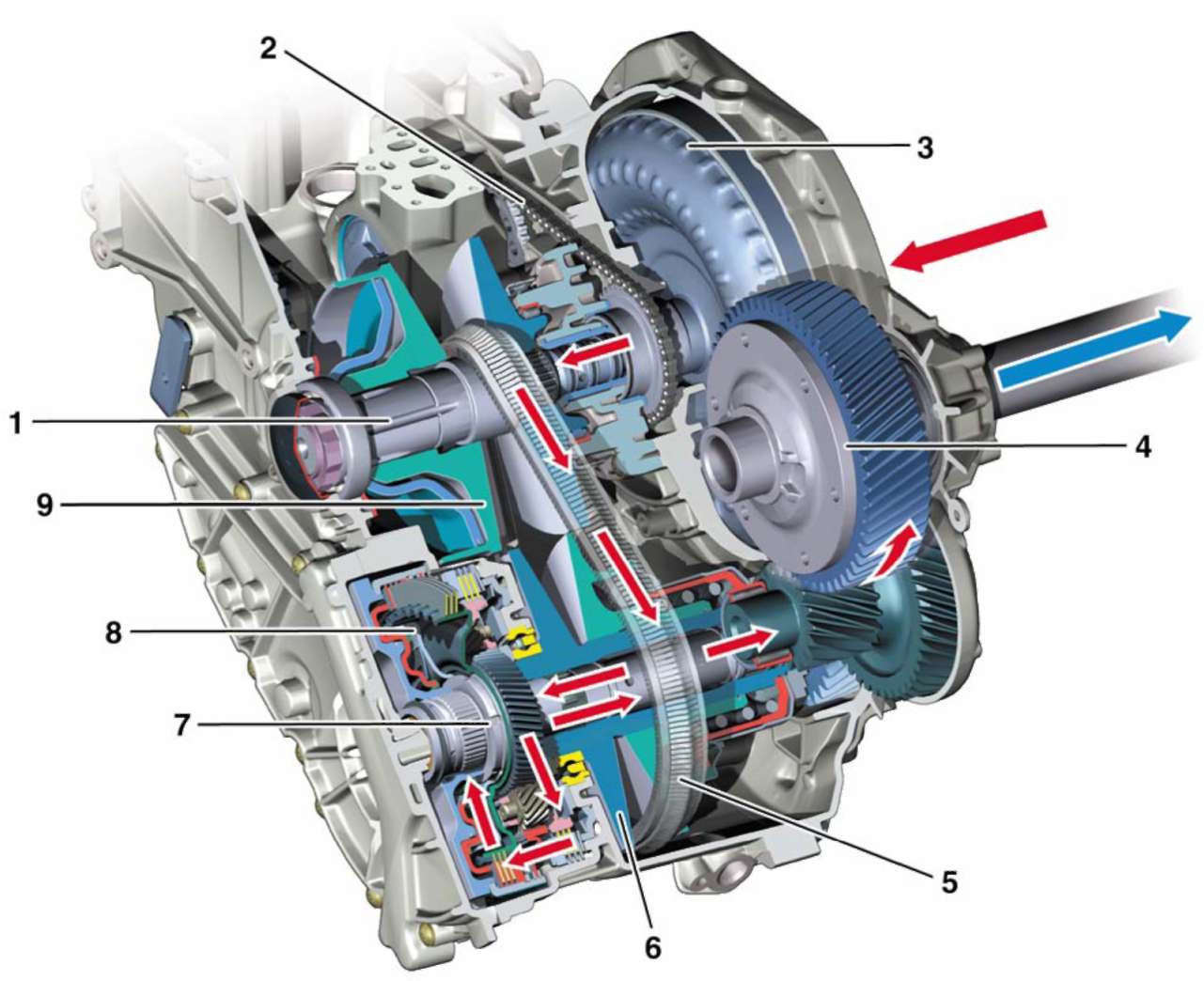

1 - Приводной вал
2 - Привод масляного насоса
3 - Трансформатор с муфтой блокировки
4 - Дифференциал
5 - Стальной гибкий ремень
6 - Вторичная пара шкивов
7 - Выходной вал
8 - Планетарный ряд
9 - Первичная пара шкивов

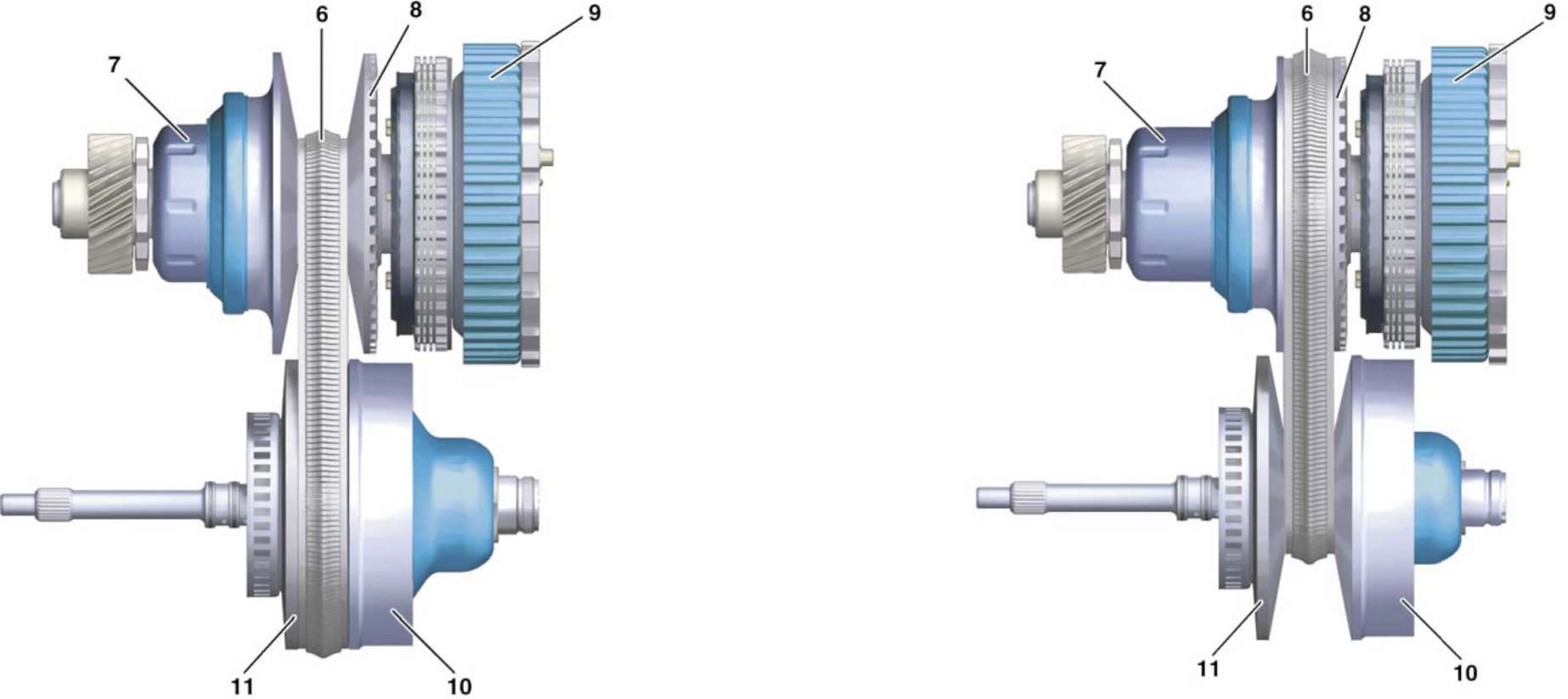

Передаточные числа вариатора

6 - Стальная гибкая лента
7 - Вторичный подвижный шкив
8 - Вторичный неподвижный шкив
9 - Простой планетарный ряд с многодисковым тормозом
10 - Подвижный первичный шкив
11 - Неподвижный первичный шкив

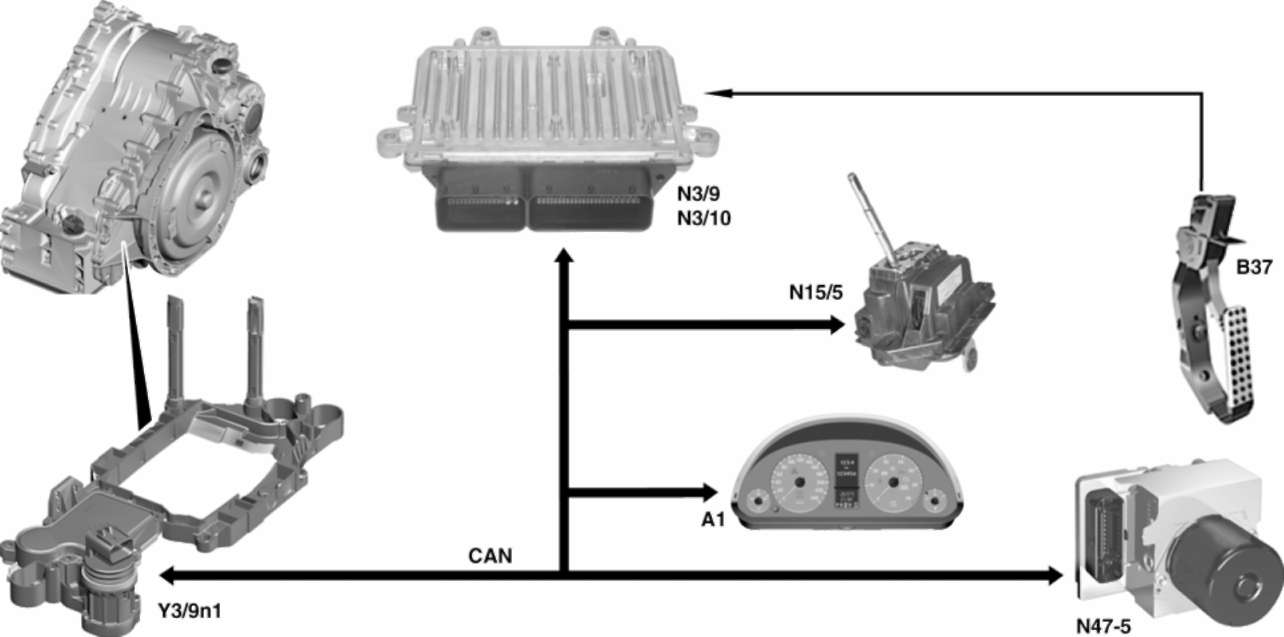

Схема передачи данных

A1 Комбинация приборов
B37 Датчик положения педали газа
N3/9 Блок управления двигателем SIM 266
N3/10 Блок управления двигателем CRA
N15/5 Блок управления EWM
N47-5 Блок управления ESP
Y3/9n1 Блок управления CVT
Особенности вариатора
Программы движения :
"S" спорт "C" комфорт
"M" ручной (SOG)
Kick-Down
Режим движения по горам и с прицепом
Двухступенчатая помощь при движении по горам
Функция Fast-Off (возможна только в программе движения "S")
Функция прогрева только с дизелями (с временным ограничителем)
Без нагрузки в положении селектора "D": KID (все дизели и E15) (после 15
км/ч)
Указание: Функция Kick-Down в ручном режиме переключения повышает
передаточное число.
Функция подрулевых переключателей возможна только на автомобилях с
вариатором.

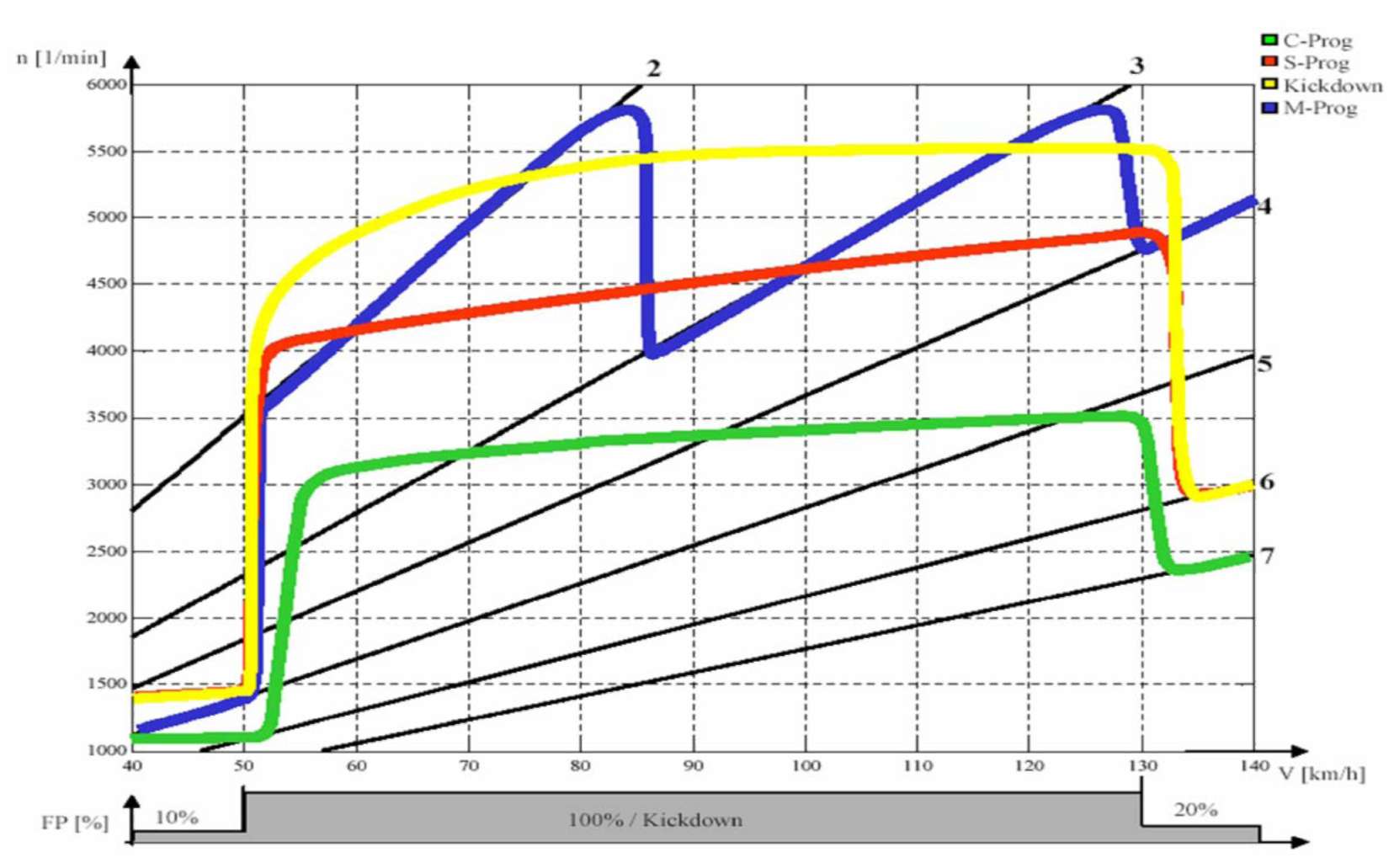

Логика изменения передаточного числа вариатора
Стратегия изменения передаточного числа вариатора в области 2-7

Проверка уровня масла
Проверку уровня масла проводить в соответствии с документом WIS
AR27.00-P-0100AK
Температура масла в АКП
Измеряемая величина
50°C
2 до 4
80°C
5 до 7
Важно:

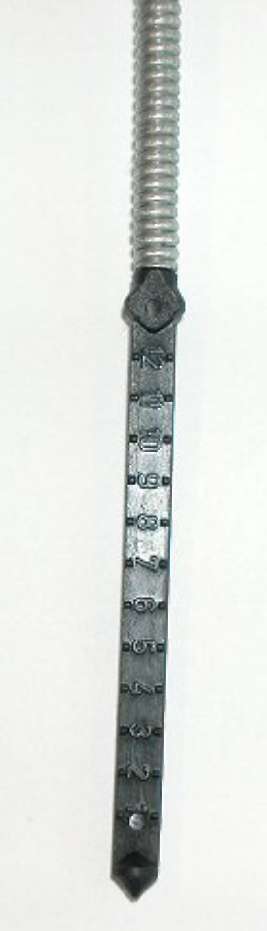

=> Измеряемую величину считать на обеих сторонах щупа
=> Принимать во внимание меньшую величину!
Основание: щуп опускается в масляную ванну под углом.

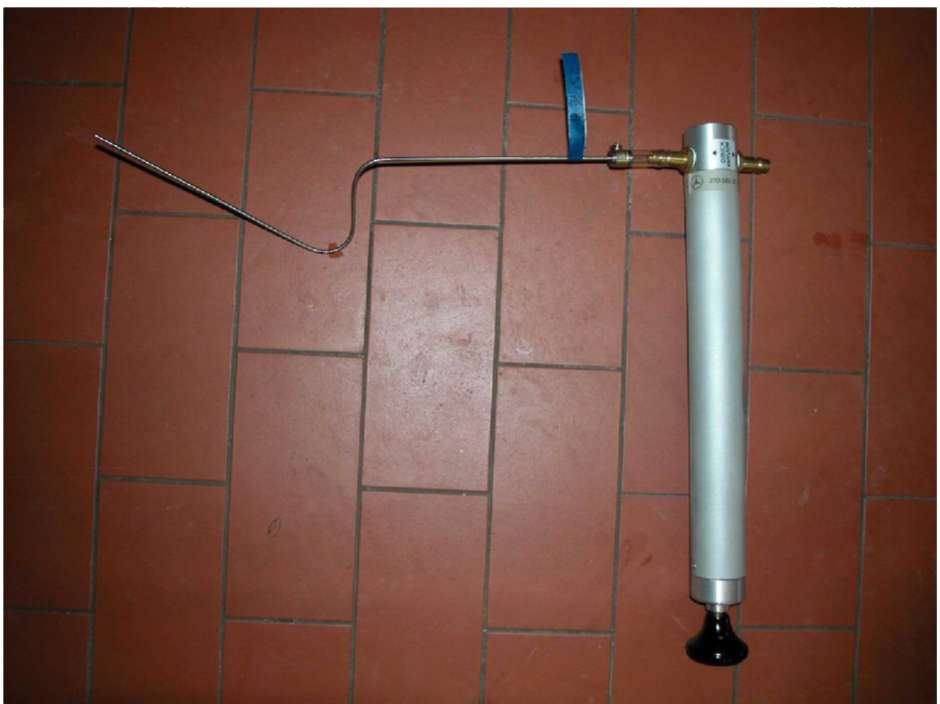

Замена масла вариатора
Интервал: каждые 60.000 км
масло: Fuchs ATF 28 (номер запчасти A001 989 46 03)
Работы: Слить масло из АКП, заменить масляный фильтр, заменить
уплотнение масляного картера, заменить магнит
=>

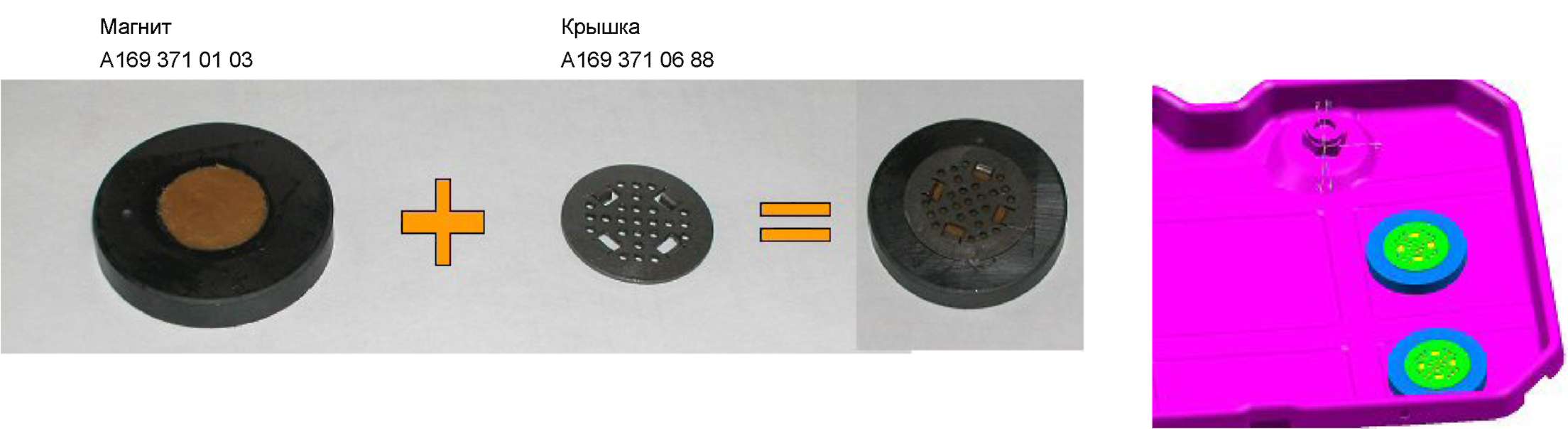

При установке комбинированного насоса можно не устанавливать магнит с
гелием

Тросик включения передач МКП

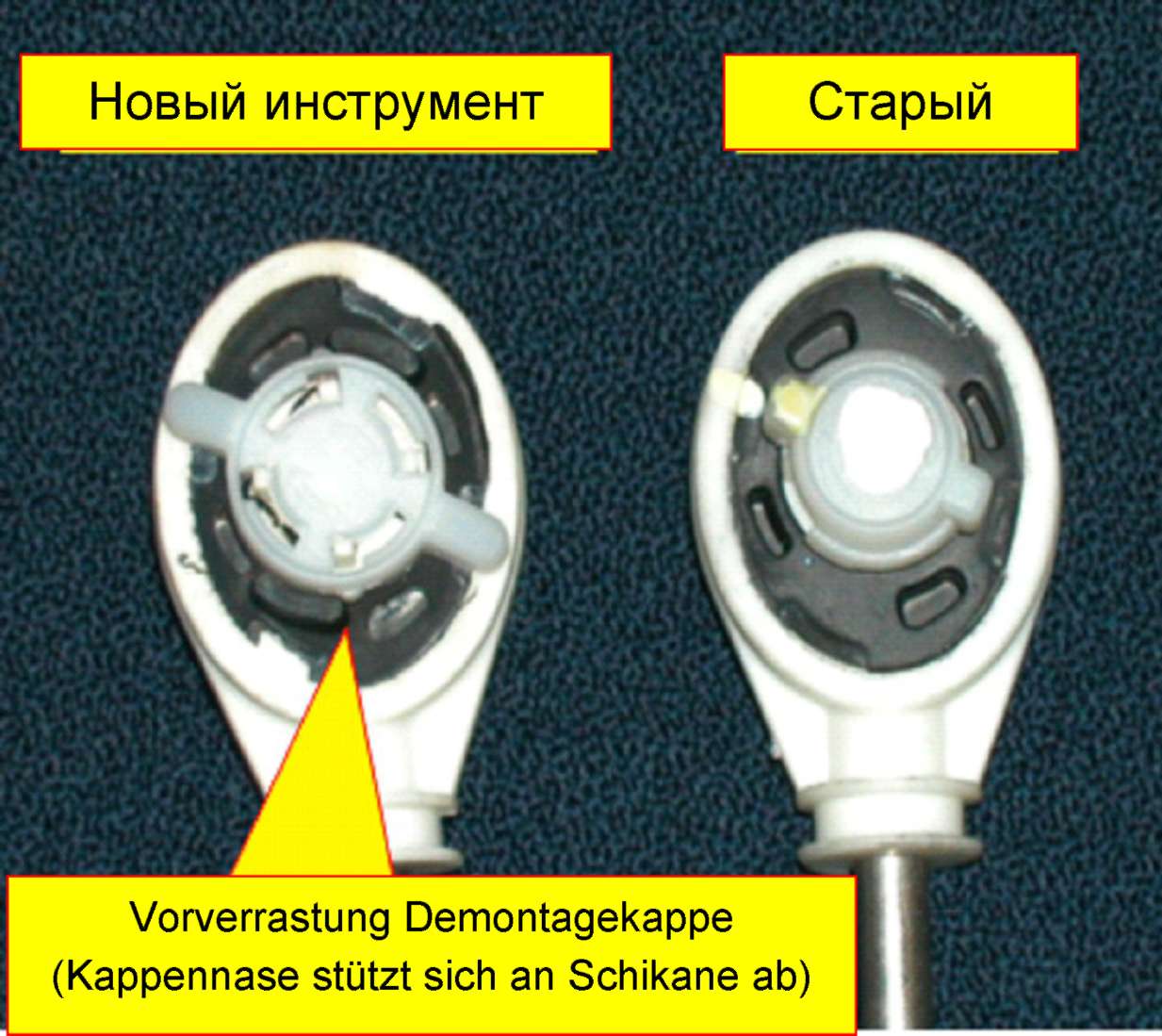

При монтаже тросика обращайте внимание, чтобы он был правильно вставлен:
=> Обратите внимание на документ AR27.60-P-0100-01AK
=> После монтажа переключением передач проверить, правильно ли
установлен тросик

Указание:
Соединение тросика было конструктивно изменено:
Измененная конструкция устанавливается на автомобили с середины апреля
2005.
В дальнейшем тросик включения будет дополнительно подстрахован
склеиванием.
Пробная поездка на автомобиле с вариатором
4 раза перевести рычаг селектора из положения D в R, при заведенном
двигателе
Двигатель заглушить и завести снова Провести пробную поездку (длина
проверочного пути около 10 км) В процессе пробной поездки провести
следующие проверки:
2 раза плавно разогнаться до 50 км/ч в положении рычага D
2 раза резко ускорится от нулевой скорости до 50 км/ч в положении рычага
D
2 раза проехать в режиме ПХХ с 30 км/ч в положении рычага D до полной
остановки с плавным торможением 2 раза плавно разогнаться до 10 км/ч в
положении рычага R 2 раза резко ускорится в положении рычага R
2 раза в процессе движение перейти из режима ПХХ в режим полной нагрузки
на небольшое время, до начала ощутимого ускорения и повышения числа
оборотов двигателя, будет толчок
2 раза резко затормозить до полной остановки со скорости v>=50 км/ч

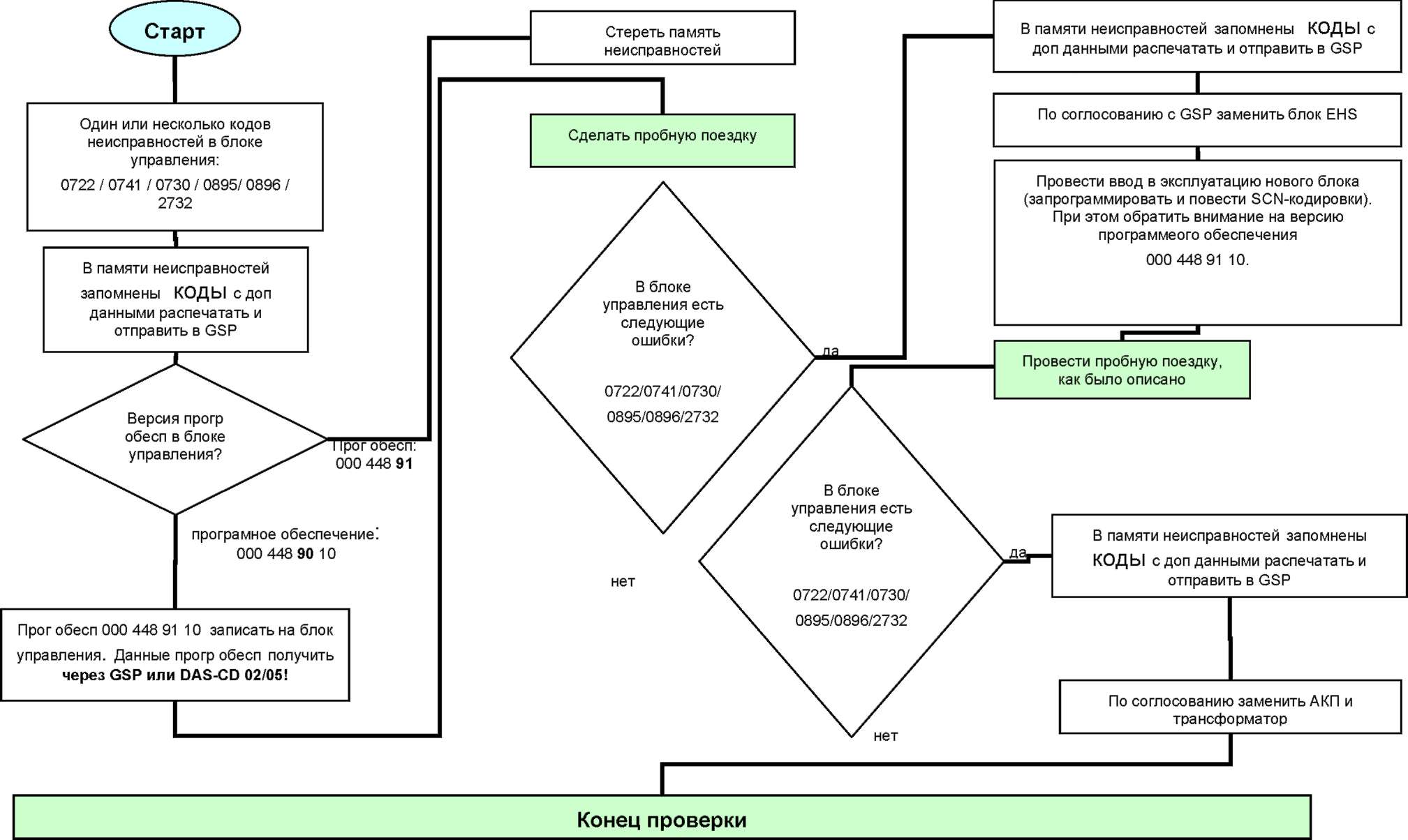

Только если есть код неисправности P0741 дополнительно провести
следующие шаги:
В ручном режиме переключения (нажатием рычага селектора в направлении +
или -).
Проехать на ступени 6 или 7, сначала при частоте оборотов двигателя 1800
1/мин
Потом полный газ (не Kick-Down) и так удерживать минимум 15 секунд.
Частота оборотов двигателя при этом не должна падать ниже 1500 1/мин и
не должна превышать 3000 1/мин.

Стратегия проведения сервиса для автомобилей с вариатором
Следующие работы проводятся только по согласованию с заводом
изготовителем:
Проверка, корректировка уровня и замена масла
Мероприятия по устранению негерметичностей (болтовые соединения,
уплотнение масляного картера, корпус трансформатора) Программирование
блока управления Замена АКП
Замена трансформатора
Замена электрогидравлического блока управления (EHS) Детали,
отправляемые в Германию (АКП, трансформатор, EHS, уплотнение картера)
