Мерседес Бенц W463. Снятие и установка АТ с гидротрансформатором



Мерседес Бенц W463. Снятие и установка АТ с гидротрансформатором

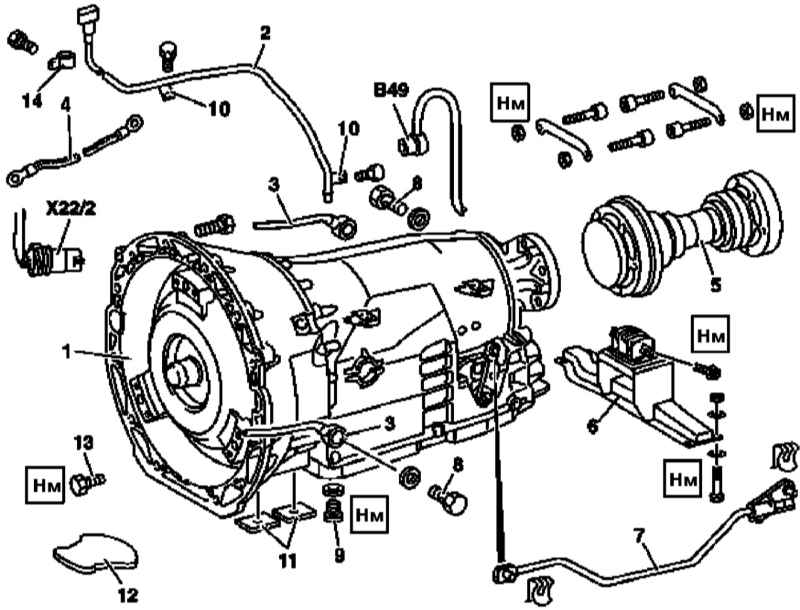

Детали установки АТ

8.6 Снятие и установка АТ с гидротрансформатором Mercedes-Benz W463

1 — Картер АТ
2 — Заливная трубка
3 — Маслопроводы
4 — Шина заземления на массу
5 — Карданный вал
6 — Задняя опора подвески силового агрегата
7 — Тяга переключения

8 — Полый болт штуцерного соединения
9 — Сливная пробка поддона картера АТ
10 — Кронштейн
11, 12 — Крышки
13 — Болты (наружный TORX)
14 — Крепежный хомут
В49 — Датчик выходных оборотов АТ
Х22/2 — Разъем электропроводки АТ

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  2. Отсоедините отрицательный провод от батареи.
  3. Поддомкратьте автомобиль и установите его на подпорки.
  4. Отсоедините от картеров двигателя и трансмиссии заливную трубку (2).
  5. Выверните пробку (9) и слейте трансмиссионную жидкость, - сразу же оцените состояние ATF, в случае необходимости произведите ее замену (см. Главу Текущий уход и обслуживание).
  6. Отпустите бандажи, отделите жгут электропроводки от заливной трубки и рассоедините контактный разъем (Х22/2), - приготовьте сменные бандажи.
  7. Выверните датчик выходных оборотов трансмиссии (В49), - в случае необходимости приготовьте сменное уплотнительное кольцо.
  8. Отверните левый и правый маслопроводы, идущие к маслоохладителю.
  9. Отпустите крепежный хомут и снимите тягу переключения (7).
  10. Снимите крышку (12) и отсоедините гидротрансформатор от приводного диска.
  11. Подоприте трансмиссию специальным домкратом.
  12. Снимите поперечную балку в сборе с задней опорой подвески силового агрегата (6).
  13. Отболтите карданный вал (5) от выходного фланца трансмиссии и раздаточной коробки и извлеките из-под автомобиля, - в случае необходимости предварительно отболтите и наклоните трансмиссию (см. ниже), - и подвяжите его к элементам днища.
  14. Снимите стабилизатор поперечной устойчивости (см. Главу Подвеска и рулевое управление).
  15. Отпустите бандаж крепления к раме жгута электропроводки, проложенного слева от трансмиссии.
  16. Отболтите шину заземления (4).
  17. Выверните болты крепления АТ к двигателю и опустите ее под углом, - если еще не проделали это, снимите карданный вал.
  18. В случае необходимости при помощи специальных съемников извлеките из трансмиссии гидротрансформатор.
  19. Установка производится в обратном порядке, - перед установкой приводной фланец гидротрансформатора следует слегка смазать. Проследите за правильностью установки карданного вала.
  20. В заключение деактивируйте сервисный режим системы TELE AID и произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
