Мерседес Бенц W463. Регулировка привода переключения АТ

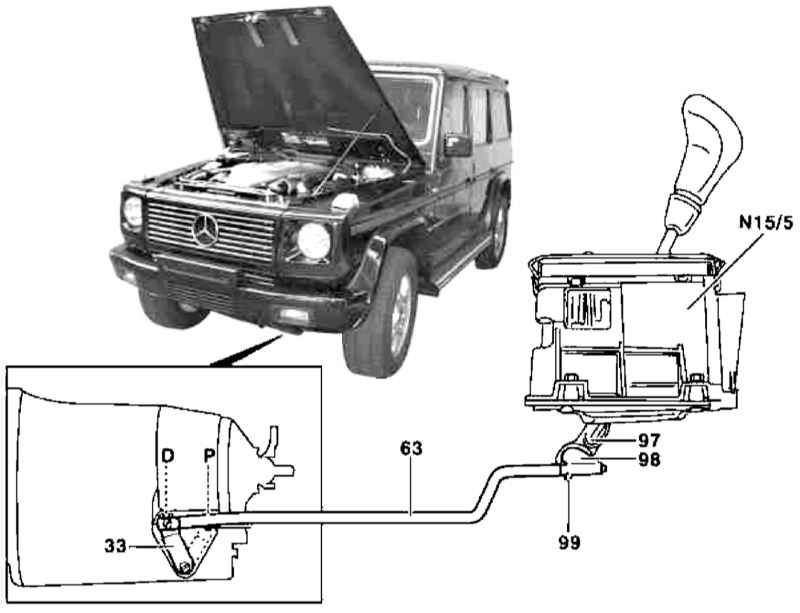

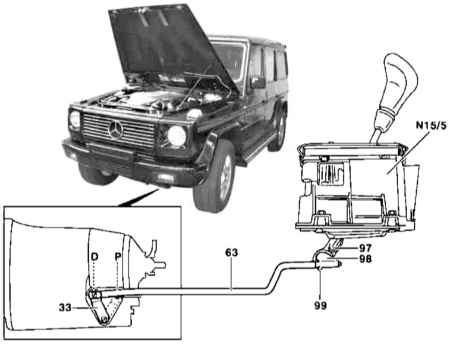

Конструкция привода переключения АТ


33 — Исполнительный рычаг 63 — Тяга переключения 97 — Промежуточный рычаг	98 — Головка тяги 99 — Болт N15/5 — Электронный селекторный модуль

ПОРЯДОК ВЫПОЛНЕНИЯ

Загоните автомобиль на подъемник, поднимите и выровняйте строго горизонтально.
Переведите исполнительный рычаг (33) в положение «D» и попросите помощника удерживать его в этом положении в течение всего времени выполнения процедуры.
Ослабьте болт (99).
Подсоедините головку тяги (98) к промежуточному рычагу (97) и закрепите ее фиксаторами.
Заправьте тягу (63) в головку, подсоедините ее к рычагу (33) и закрепите фиксаторами.
Прижав головку (98), затяните болт (99), - проследите, чтобы тяга (63) и головка (98) не проворачивались, а рычаг (33) все время оставался в положении «D».
Проверьте исправность функционирования привода.
