Мерседес Бенц W463. 463.333 (М628)

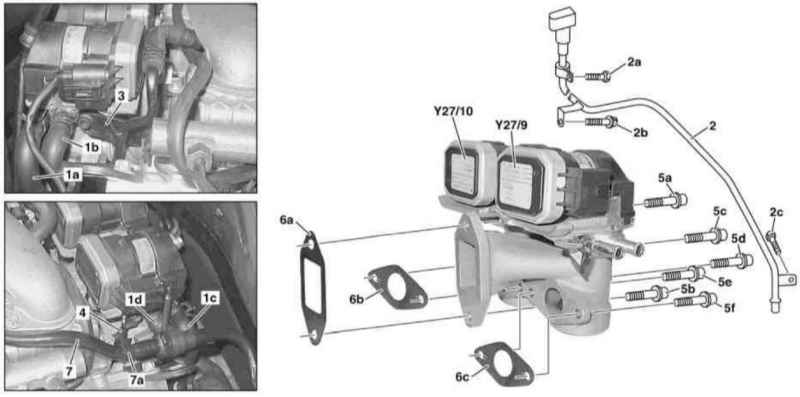

Детали установки позиционеров EGR на моделях 463.333 (М628)


1а-1d — Шланги охладительного тракта 2 — Наливная горловина ATF 2а-2с, 5а-5f — Болты 3, 4 — Кронштейны 6а-6с — Уплотнительные прокладки	7 — Пневматическая линия 7а — Хомуты Y27/9 — Левый позиционер EGR Y27/10 — Правый позиционер EGR

ПОРЯДОК ВЫПОЛНЕНИЯ

Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
Снимите воздухоочиститель (см. Раздел Обслуживание компонентов впускного воздушного тракта).
Снимите левый и правый воздухозаборники с датчиками MAF (см. Раздел Обслуживание компонентов впускного воздушного тракта).
Отсоедините электропроводку от позиционеров EGR (Y27/9 и Y27/10).
Снимите центральную секцию брызгозащитного экрана.
Отсоедините от позиционеров EGR шланги охладительного тракта (1а-1d).
Выверните болты (2а, 2b и 2с) и отведите в сторону наливную горловину ATF (2), - не извлекайте щуп.
Снимите кронштейны (3 и 4), приболченные к позиционеру EGR и воздухораспределителю.
Отпустите хомут (7а) крепления пневматической линии (7).
Выверните болты (5а-5f) и снимите позиционер (Y27/9 и Y27/10).
Установка производится в обратном порядке. Не забывайте заменять уплотнительные элементы.
