13.17. Панель обслуживания отопления

ОБЩИЕ СВЕДЕНИЯ

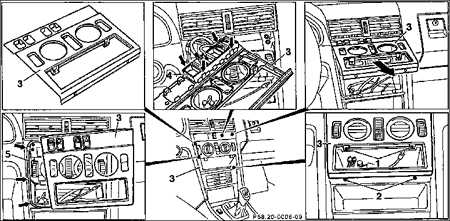

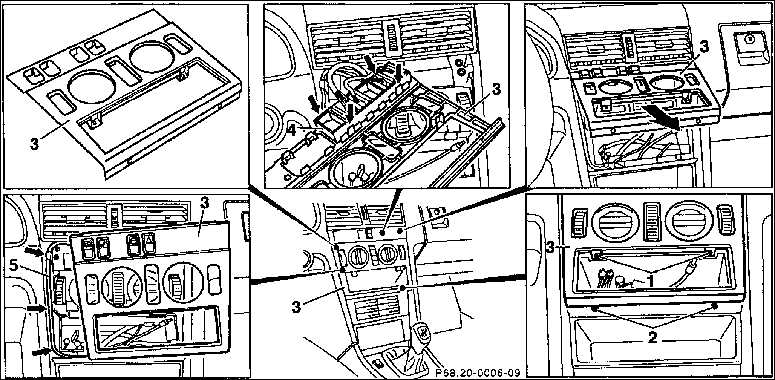

13.17 Панель обслуживания отопления Mercedes-Benz W201
1,2. Винты
3. Защитное покрытие
4. Планка переключателей
5. Провод

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите радиоприемник.
2. Выкрутите винты (1 и 2). Вытяните защитное покрытие (3) внизу, приподняв в горизонтальное положение, и затем отодвиньте наверх.
3. Отсоедините планку переключателей (4) от защитного покрытия.
Предупреждение провод (5) проложите сбоку в канале для проводов (стрелка).


4. Снимите защитное покрытие.

Установка

Установку производите в обратной последовательности.
