13.16. Средняя консоль

ОБЩИЕ СВЕДЕНИЯ

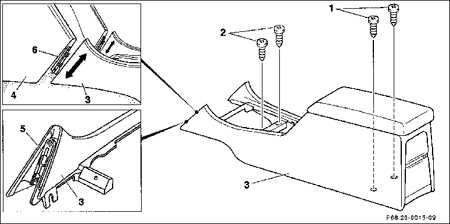

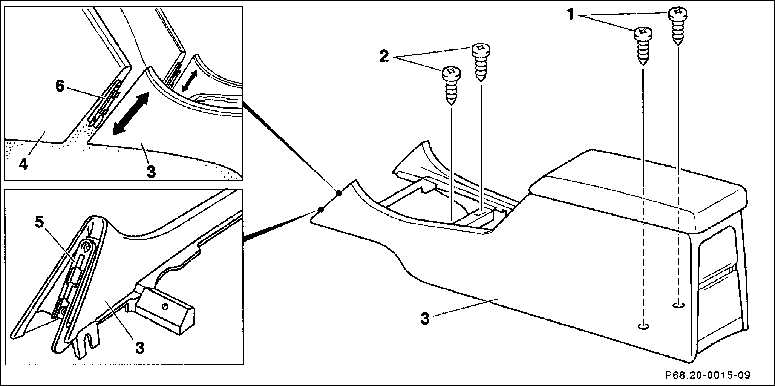

13.16 Средняя консоль Mercedes-Benz W201
1. Задние винты
2. Передние винты
3. Средняя консоль
4. Приборная панель
5. Подвижное штеккерное соединение

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите защитное покрытие рычага переключения.
2. Снимите пепельницу спереди.
3. Извлеките ковровую вставку в средней консоли и отвинтите винты (1).
4. Отвинтите винты (2).
5. Приподнимите среднюю консоль (3) спереди настолько, чтобы подвижное штеккерное соединение (5) к приборной панели (4) освободилось.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте положение и наличие зажимных гаек для винтов крепления. Проследите, чтобы кабели не были прижаты к переключателям обслуживания.
2. Вставьте среднюю консоль в подвижное штеккерное соединение и завинтите.
3. Установите пепельницу и защитное покрытие рычага переключения. Скомплектуйте среднюю консоль.
