Мерседес Бенц W201. Дверной замок



Мерседес Бенц W201. Дверной замок

13.6. Дверной замок

ОБЩИЕ СВЕДЕНИЯ

Снятие

Замок задней двери

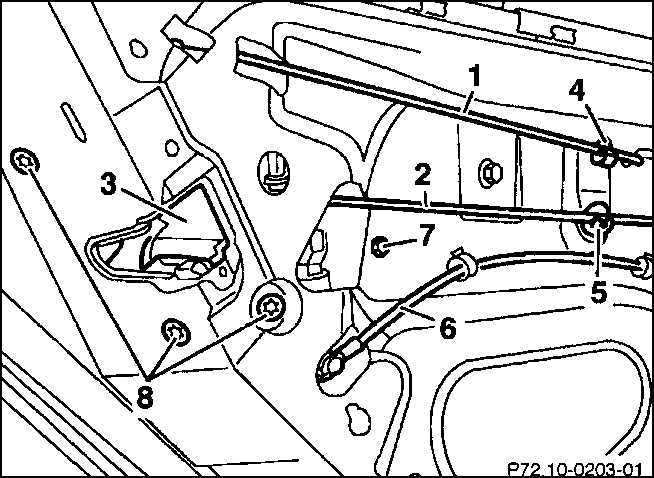

13.6 Дверной замок Mercedes-Benz W201
1 – стержень для приведения в действие двери изнутри
2 – механизм блокировки
3 – дверной замок
4, 5 – зажимы
6 – трубопровод разрежения для ABS
7, 8 – болты

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините трубопровод централизованной блокировки от дверного замка.
2. Выкрутите болт (7) оболочки замка (9). Оболочку можно демонтировать только вместе с дверным замком.
3. Достаньте дверной замок через отверстие в жести двери.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите дверной замок с механизмом блокировки.
2. Закрепите замок тремя болтами крепления с моментом 8 Н.м.
Предупреждение оба болта на передней стороне двери.


3. Для передней двери: проверьте зазор между рукояткой-скобой и рычагом управления дверного замка. Установите ручку двери.
4. Приклейте ровно, без складок пленку покрытия.
5. Навесьте вытяжной стержень для приведения в действие двери изнутри и закрепите зажимами.
6. Установите внутреннюю обшивку двери.
