Мерседес Бенц W201. Ручка задней двери



Мерседес Бенц W201. Ручка задней двери

13.5. Ручка задней двери

ОБЩИЕ СВЕДЕНИЯ

Ручка задней двери по конструкции аналогична ручке передней двери, ниже указаны прежде всего различия.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Достаньте уплотнитель двери на высоте дверного замка из паза двери.

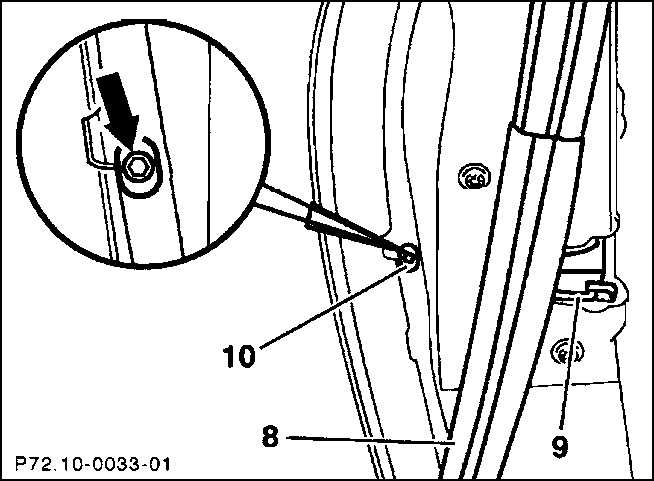

13.5 Ручка задней двери Mercedes-Benz W201 2. Выкрутите на 5 оборотов болт с внутренним шестигранником (стрелка) торцовым ключом размером 3 мм через отверстие в двери. Болт с внутренним шестигранником доступен через отверстие (10) на передней стороне двери.
3. Вытяните заднюю направляющую двери сначала назад, а затем наружу.
4. Вытяните ручку двери с прокладкой назад из опорной скобы. Опорная скоба, при необходимости, может быть снята с внутренней стороны двери. Для этого, правда, надо снять обшивку двери.
5. Снимите резиновые прокладки ручки двери.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вставьте дверную ручку с прокладкой и при этом введите в управляющий рычаг дверного замка.
2. Установите заднюю направляющую.
3. Закрепите дверной замок болтом с внутренним шестигранником.
4. Установите уплотнитель двери и проконтролируйте работу двери.
