Мерседес Бенц W201. Воздушный фильтр



Мерседес Бенц W201. Воздушный фильтр

8.1.6. Воздушный фильтр

ОБЩИЕ СВЕДЕНИЯ

8.1.6 Воздушный фильтр Mercedes-Benz W201

БЕНЗИНОВЫЙ ДВИГАТЕЛЬ

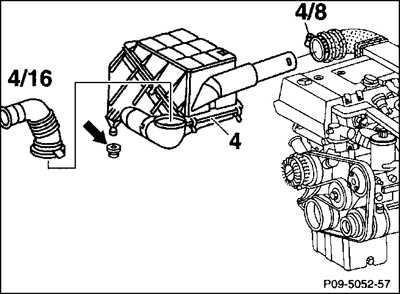

8.1.6 Воздушный фильтр Mercedes-Benz W201

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

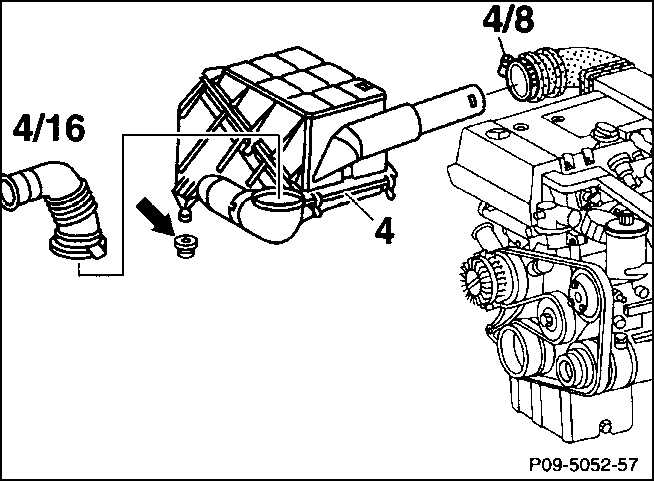

1. Двигатель объемом 1,8 и 2,0 л: ослабьте хомут (4/8) и снимите с воздушного фильтра (4) воздушный шланг.
2. Двигатели объемом 2,2 и 2,8 л: снимите с воздушного фильтра (4) расходомер вместе с воздушным шлангом, предварительно открыв хомут крепления на патрубке воздушного фильтра. Проверьте на отсутствие повреждений уплотнительное кольцо круглого сечения.
3. Снимите впускной трубопровод (4/16).
4. Вытяните воздушный фильтр из резиновых опор (стрелка) и снимите его.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Воздушный фильтр с удерживающими выступами вставьте в резиновые опоры (стрелки). Насадите впускной трубопровод (4/16).
2. Двигатели объемом 1,8 и 2,0 л: насадите на воздушный фильтр воздушный шланг и зафиксируйте его хомутом.
3. Двигатели объемом 2,2 и 2,8 л: вставьте расходомер с уплотнительным кольцом круглого сечения и зафиксируйте его хомутом крепления.

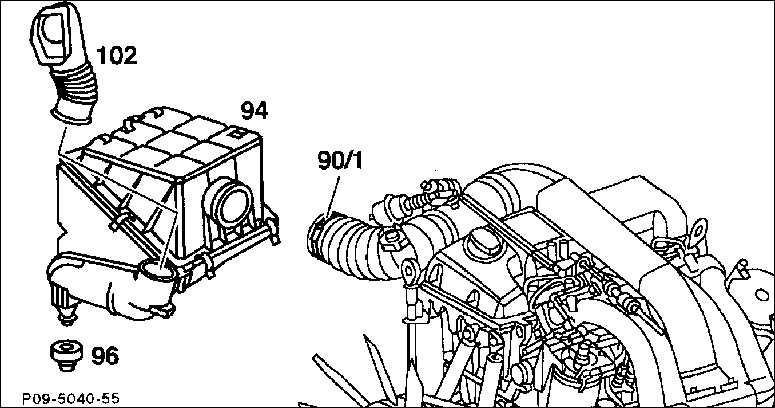

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите пружину зажима со шланга, идущего от компенсационного бачка с охлаждающей жидкостью к воздушному фильтру.
2. Снимите воздушный шланг с воздушного фильтра, предварительно ослабив и сдвинув назад хомут.
3. Снимите всасывающий воздухозаборник.
4. Извлеките из резиновых опор воздушный фильтр и снимите его.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вставьте в резиновые опоры воздушный фильтр вместе с направляющими штифтами.
2. Насадите всасывающий воздухозаборник.
3. Надвиньте на воздушный фильтр воздушный шланг, идущий от компенсационного бачка с охлаждающей жидкостью к воздушному фильтру.
