8.1.5. Топливный фильтр
БЕНЗИНОВЫЙ ДВИГАТЕЛЬ
Снятие
Предупреждение
на хорошее вентилирование рабочего места. Пары топлива ядовиты, избегайте применения
открытого огня из-за опасности возникновения пожара!
Топливный фильтр, если смотреть в направлении движения, расположен на днище
автомобиля справа перед задним мостом.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините от клеммы аккумуляторной
батареи провод массы (–).
Предупреждение
противоугонный код радио.
|
| 2. Уменьшите давление паров топлива,
для чего кратковременно откройте крышку наливной горловины топливного
бака. |

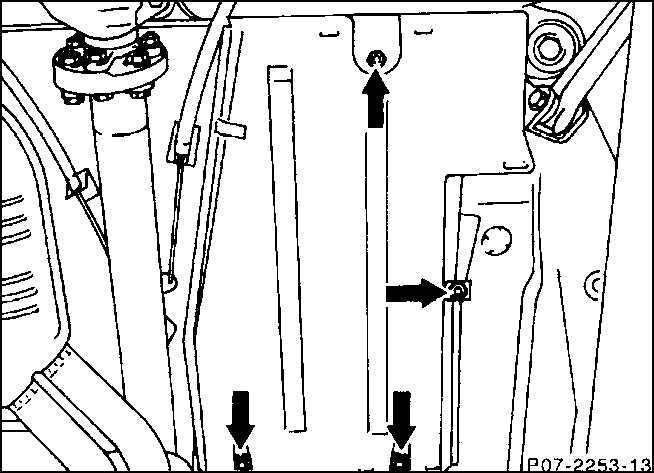

| 3. Снимите защитный кожух (69),
предварительно промаркировав его монтажное положение. |
 |

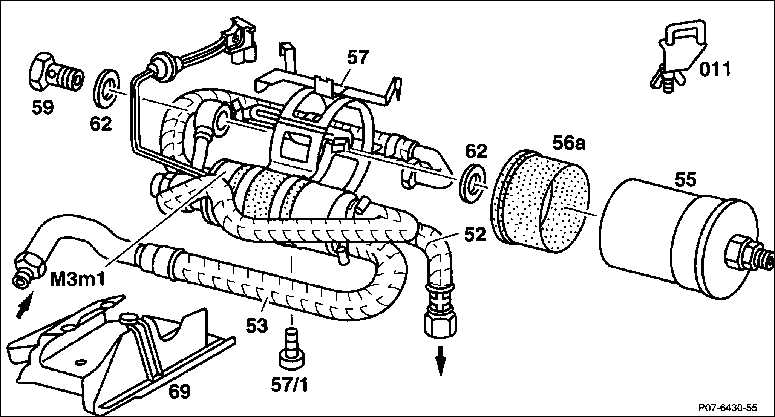

4. Отсоедините от зажимов впускной
(53) и напорный (52) трубопроводы со стандартными шланговыми хомутами
(011). Для облегчения сборки промаркируйте шланги липкой лентой. |
| 5. Отвинтите на топливном
фильтре пустотелый болт (59). Остатки пролившегося топлива вытрите
тряпкой. |
| 6. Отвинтите на фильтре напорный
топливопровод. |
 |

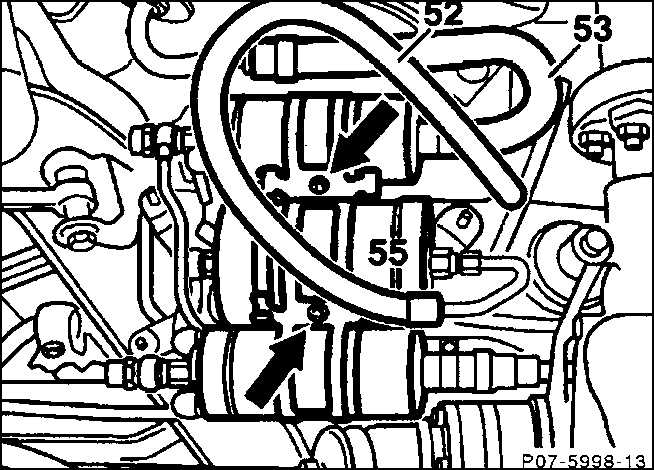

7. Ослабьте болты (стрелки) на держателе
и Извлеките топливный фильтр (55). |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте на отсутствие повреждений пластмассовую
втулку (56а) или пластмассовую пленку (56), при необходимости замените. |
| 2. Установите топливный фильтр вместе с пластмассовой
втулкой или пленкой. Пластмассовая втулка обязательно должна быть
установлена между топливным насосом и держателем. Обращайте внимание
на то, чтобы она выступала на обеих сторонах держателя. Иначе при
непосредственном соприкосновении топливного фильтра с держателем может
наступить контактная коррозия металлов. Закрепите топливный фильтр
на держателе болтами (57/1), (57/3). |
| 3. Привинтите топливные шланги. Вставьте пустотелый
болт с новым медным уплотнительным кольцом и затяните с моментом 25
Н.м. |
| 4. Снимите шланговые зажимы. |
| 5. Установите защитный кожух (69). |
| 6. Подключите к аккумуляторной батарее провод
массы (–). |
| 7. Запустите двигатель и при работающем двигателе
проверьте герметичность точек соединения. |
| 8. Выставьте время на часах. |
| 9. Введите противоугонный код радио. |
|
