24.21. Наружные зеркала заднего вида
Зеркало с ручной регулировкой
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Освободите скобу крепления ручки регулировки
зеркала и снимите ручку. |
| 2. С внутренней стороны двери снимите декоративную
накладку зеркала, для чего отсоедините ее верхнюю часть, затем переместите
накладку вверх и снимите ее с двери. |
| 3. Отвинтите винты и снимите зеркало заднего
вида с двери. Снимите резиновое уплотнение, установленное между дверью
и зеркалом, проверьте его состояние и, при необходимости, замените. |
| 4. Установка производится в последовательности,
обратной снятию. Если механизм регулировки положения зеркала имеет
люфт, устраните его, затянув винт, расположенный рядом с ручкой регулировки. |
|
Зеркало с электрическим приводом

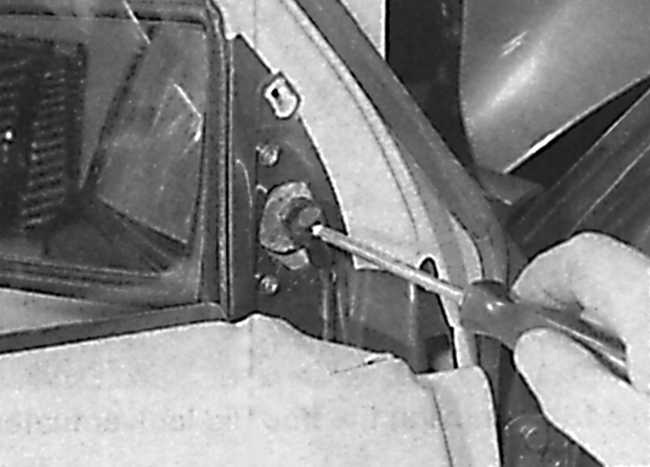

Отвинчивание винта крепления электрического разъема зеркала

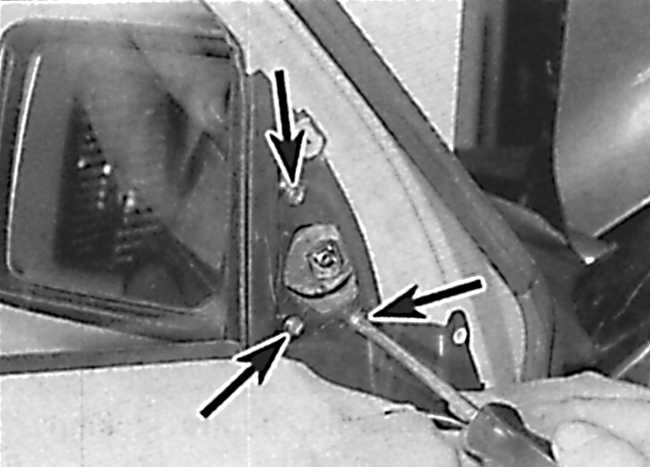

Расположение винтов крепления наружного зеркала заднего вида
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. С внутренней стороны двери снимите декоративную
накладку зеркала, для чего отсоедините ее верхнюю часть, затем переместите
накладку вверх и снимите ее с двери. |
| 2. Отвинтите винт крепления и отсоедините электрический
разъем от зеркала (см. рис. Отвинчивание винта крепления электрического
разъема зеркала). |
| 3. Отвинтите винты крепления и снимите зеркало
с двери (см. рис. Расположение винтов крепления наружного зеркала
заднего вида). Снимите резиновое уплотнение, расположенное между
дверью и зеркалом. Проверьте его состояние и, при необходимости, замените. |
| 4. Установка производится в последовательности,
обратной снятию. |
|
Стекло зеркала
Предупреждение
к электродвигателю, поэтому при его снятии соблюдайте осторожность, чтобы не
поломать стекло.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поверните стекло таким образом, чтобы внутренняя
сторона стекла вошла на максимальную величину в корпус зеркала. Затем
вставьте широкий пластиковый или деревянный клин между стеклом зеркала
и пластиковым корпусом зеркала. Соблюдая осторожность, снимите стекло
зеркала. |
| 2. При наличии отсоедините электрические разъемы
от элемента обогрева зеркала. |
| 3. Подсоедините электрические разъемы к элементу
обогрева зеркала, затем соблюдая осторожность, установите стекло зеркала
до его четкой фиксации. |
|
Двигатель регулировки положения зеркала
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите стекло зеркала. |
| 2. Отвинтите винты и снимите двигатель положения
регулировки зеркала и отсоедините от него электрический разъем. |
| 3. Подсоедините к двигателю электрический разъем
и закрепите двигатель винтами. Проверьте работу двигателя регулировки
положения зеркала, затем установите стекло зеркала. |
|
