Мерседес Бенц W124. Крышка багажника



Мерседес Бенц W124. Крышка багажника

24.16. Крышка багажника

Снятие

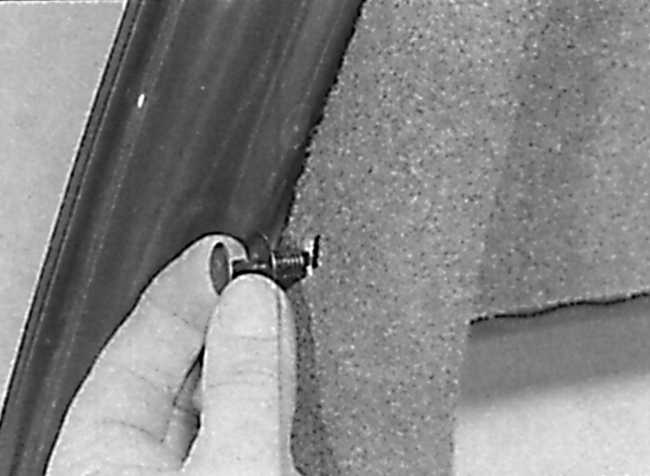

Извлечение пистона крепления внутренней отделки крышки багажника
25.16 Крышка багажника Mercedes-Benz W124

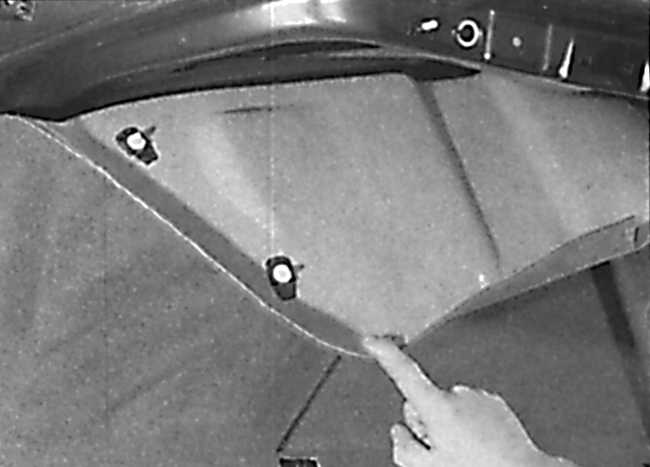

Снятие внутренней отделки крышки багажника
25.16 Крышка багажника Mercedes-Benz W124

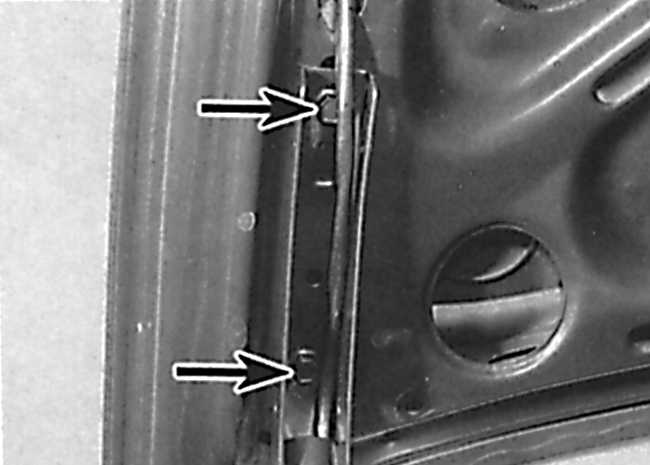

Расположение болтов крепления шарниров к крышке багажника
25.16 Крышка багажника Mercedes-Benz W124

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Откройте крышку багажника и снимите провод массы с аккумулятора.
2. Соблюдая осторожность, извлеките пистоны крепления и снимите внутреннюю отделку крышки багажника (см. рис. Извлечение пистона крепления внутренней отделки крышки багажника, Снятие внутренней отделки крышки багажника).
3. Промаркируйте и отсоедините электрические разъемы от электрических агрегатов, расположенных на крышке багажника. Привяжите к электрическим разъемам тонкий длинный шнур. Снимите резиновые уплотнительные прокладки жгута проводов и вытяните электропроводку из крышки багажника. После появления шнура из крышки багажника отвяжите его от электрических разъемов и оставьте в крышке багажника. В дальнейшем этот шнур необходимо использовать для затягивания проводов в крышку багажника.
4. Используя маркер или карандаш, отметьте положение шарниров на крышке багажника, затем отвинтите болты крепления шарниров и снимите крышку багажника (см. рис. Расположение болтов крепления шарниров к крышке багажника). Отметьте расположение и снимите все прокладки, расположенные между шарнирами и крышкой багажника.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию. Установку шарниров произведите в соответствии с ранее сделанными метками.
2. Для установки крышки багажника заподлицо с остальными элементами кузова ослабьте болты крепления шарниров крышки багажника и отрегулируйте положение крышки багажника, после чего затяните болты.
