Мерседес Бенц W140. Громкоговорители

Громкоговорители - детали установки

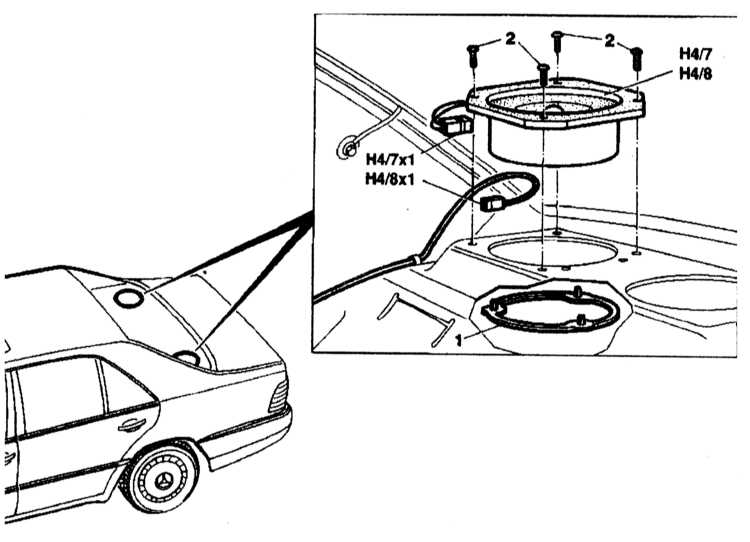

Стандартные задние громкоговорители (вариант 1)


1 — Опора 2 — Болты Н4/7, Н4/8 — Динамики Н4/7х1, Н4/8х1 — Разъемы проводки

Стандартные задние громкоговорители (вариант 2)


1 — Опора 2 — Болты Н4/7h1, Н4/8h1 — Динамики H4/7h2x1, H4/8h2x1 — Разъемы проводки

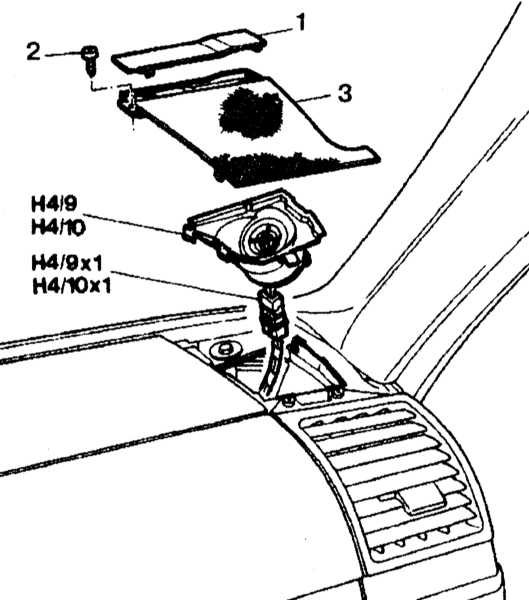

Высокочастотные динамики в панели приборов


1 — Панель 2 — Болт 3 — Декоративная крышка Н4/9, Н4/10 — Динамики Н4/9х1, Н4/10х1 — Разъемы проводки

Передние дверные громкоговорители (модели по 02.94 г. вып.)


1 — Проводка 2 — Болты 3 — Гайки Н4/1х1, Н4/2х1 — Разъемы проводки Н4/1, Н4/2 — Динамики

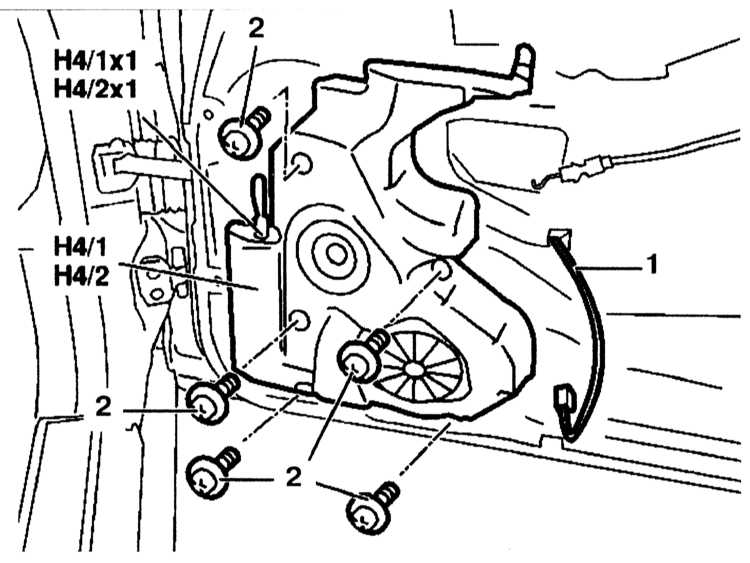

Передние дверные громкоговорители (модели с 03.94 г. вып.)


1 — Проводка 2 — Болты Н4/1х1, Н4/2х1 — Разъемы проводки Н4/1, Н4/2 — Динамики

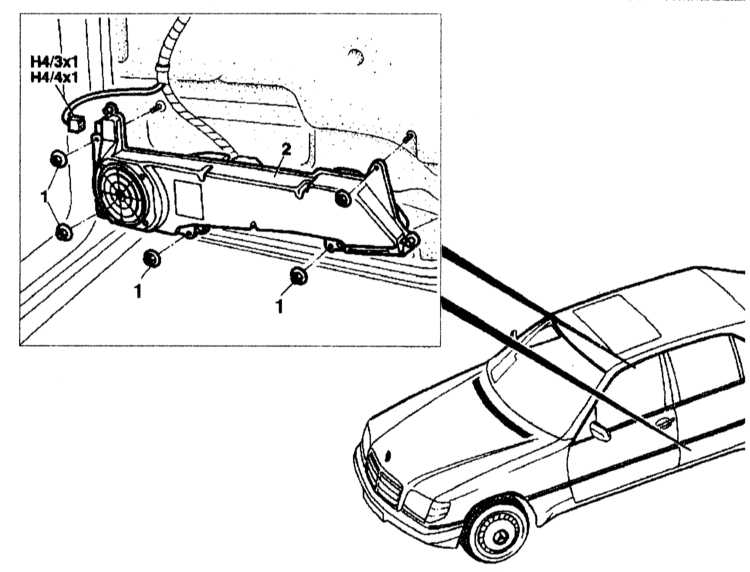

Задние дверные громкоговорители (модели по 02.94 г. вып.)


1 — Гайки 2 — Динамик с резонатором Н4/3х1, Н4/4х1 — Разъемы проводки

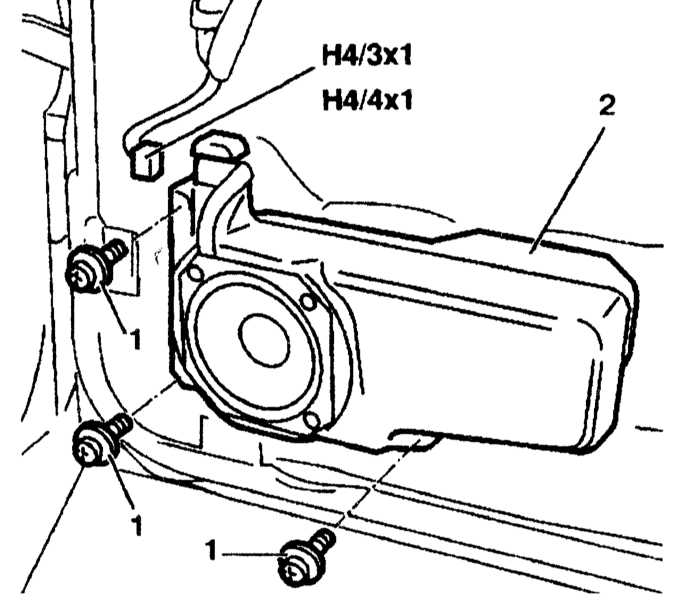

Задние дверные громкоговорители (модели с 03.94 г. вып.)


1 — Болты 2 — Динамик с резонатором Н4/3х1, Н4/4х1 — Разъемы проводки
