Замена контрольных ламп кнопочной панели управления кондиционером

Модели до 31.08.95 г. вып. с панелью управления «Bosch»

Снятие

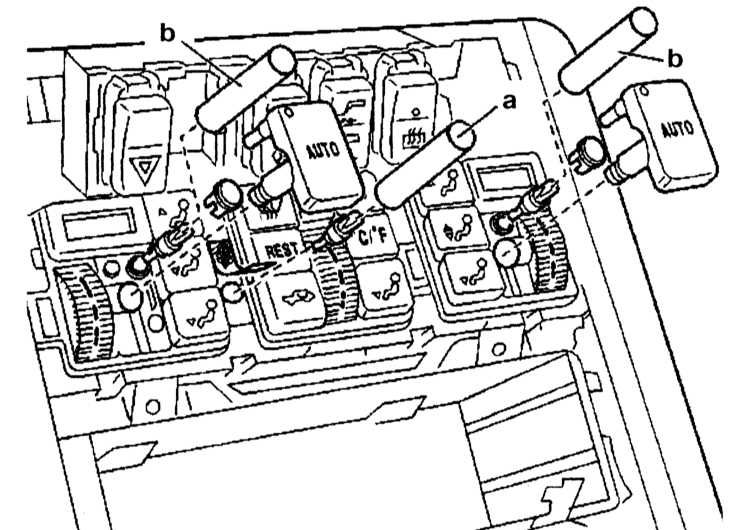

Замена контрольных ламп кнопочной панели управления кондиционером на моделях 140 по 31.08.95 г. вып. (с панелью «Bosch»)

13.12 Замена контрольных ламп кнопочной панели управления кондиционером Mercedes-Benz W140

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выключите зажигание.
2. Снимите радио и крышку центральной консоли.
3. Замените контрольную лампу (a) с помощью трубки диаметром 5 мм.
4. Сняв кнопку «AUTO», замените лампу (b).

Установка

Установка проводится в порядке, обратном снятию.

Модели с 01.09.95 г. вып. с панелью управления «Kramerer»

Снятие

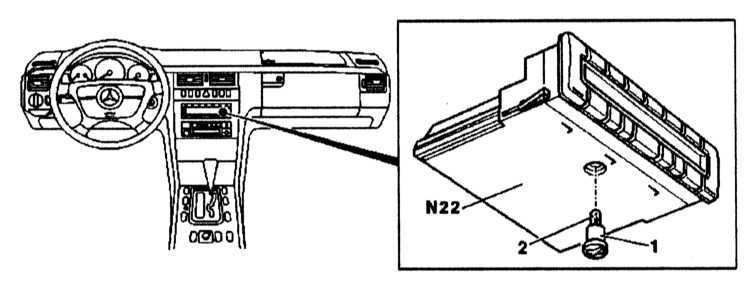

Замена контрольных ламп кнопочной панели управления кондиционером на моделях 140 с 01.09.95 г. вып. (с панелью «Kramerer»)


1 — Патрон 2 — Лампа N22 — Сборка кнопочной панели управления кондиционером

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите сборку кнопочной панели управления кондиционером.
2. Поверните патрон (1) на 90° влево и снимите его.
3. Извлеките лампу (2) из патрона (1).

Установка

Установка проводится в порядке, обратном снятию.
