Снятие и установка тормозного суппорта

Тормозной суппорт переднего колеса

Снятие

11.7 Снятие и установка тормозного суппорта Mercedes-Benz W140

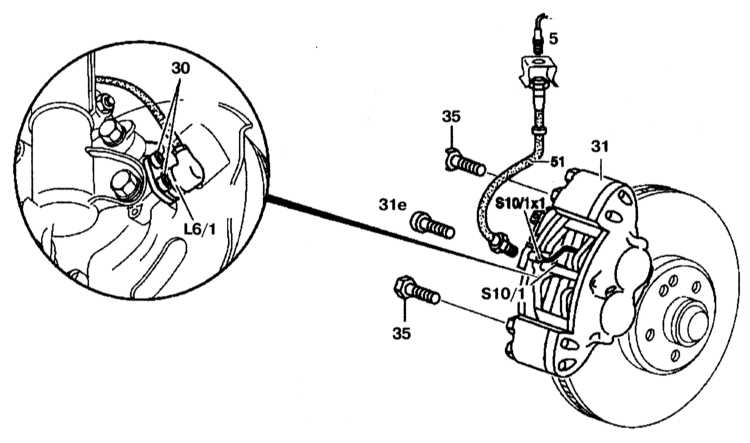

Детали установки суппорта тормозного механизма переднего колеса


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите передние колеса.
2. Отсоедините тормозной шланг (51) от тормозной трубки (5) и затем от суппорта (31).
3. Отсоедините разъем проводки (510/1x1) от датчика оборотов переднего колеса (810x1).
4. Отверните разъем проводки (510/1x1).
5. В случае необходимости снимите датчик оборотов переднего колеса (L6/1).

Установка

Установка проводится в порядке, обратном снятию.

Замена поршней

11.7 Снятие и установка тормозного суппорта Mercedes-Benz W140

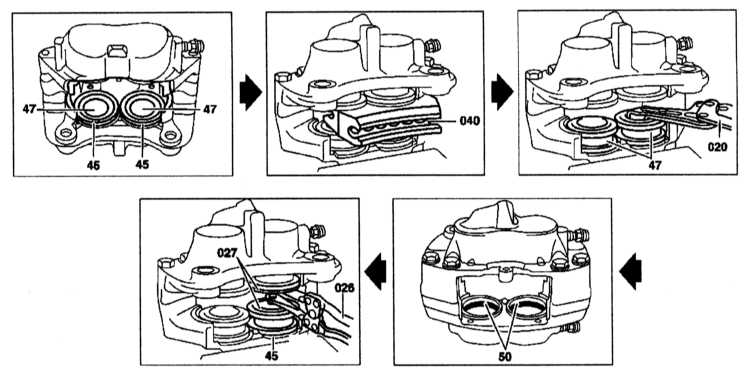

Замена переднего суппорта


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выпрессуйте защитные крышки (45).
2. Вставьте металлический сегмент (040) толщиной 28 мм в суппорт, затем осторожно выпрессуйте поршни (47).
3. Снимите поршни с помощью плоскогубцев (020).
4. Проверьте поршни (47) и отверстие в суппорте на отсутствие повреждений, в случае необходимости произведите замену.
5. Извлеките уплотнение (50) поршня из паза в отверстии цилиндра.
6. Сборка проводится в обратном порядке. Размерные характеристики компонентов тормозного суппорта переднего колеса приведены в Спецификациях.

Тормозной суппорт заднего колеса

Снятие

11.7 Снятие и установка тормозного суппорта Mercedes-Benz W140

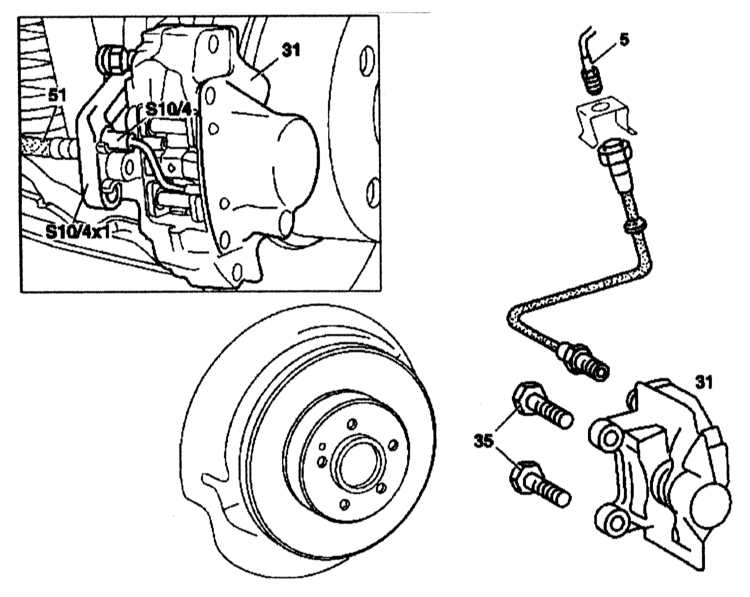

Детали установки суппорта тормозного механизма заднего колеса


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите заднее колесо.
2. Отсоедините тормозной шланг (51) от тормозной трубки (5) и затем от суппорта (31).
3. Отсоедините разъем проводки (10/4x1) от датчика износа правой тормозной накладки (S10/4).
4. Отверните разъем проводки (S10/4x1).
5. Отверните тормозной суппорт (31) от ступичной сборки.

Установка

Установка проводится в порядке, обратном снятию.
