Мерседес Бенц W140. Расположение компонентов усилителя экстренного торможения (BAS)

Расположение компонентов усилителя экстренного торможения (BAS)

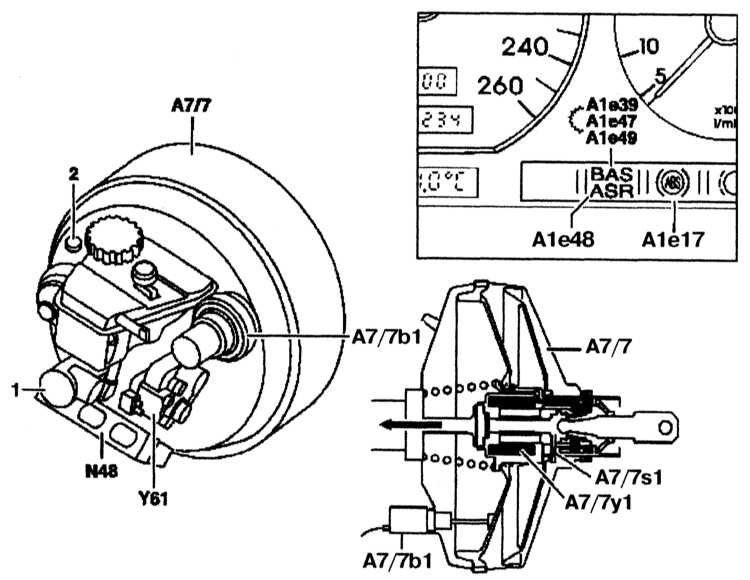

Схема расположения компонентов BAS

Схема расположения компонентов усилителя экстренного торможения ВAS

11.3 Расположение компонентов усилителя экстренного торможения (BAS) Mercedes-Benz W140

1 — Главный тормозной цилиндр
2 — Вакуумный патрубок
А1e17 — Лампа индикации неисправностей ABS
А1e39 — Сигнальная лампа ЕА
А1e47 — Лампа индикации неисправностей BAS/ESP
А1e48 — Лампа индикации неисправностей BAS/ASR
А1e49 — Лампа индикации неисправностей BAS/ETS

А7/7 — Вакуумный усилитель
А7/7Ы — Датчик перемещения диафрагмы BAS
A7/7s1 — Выключатель усилителя экстренного торможения BAS
А7/7у1 — Электромагнитный клапан BAS
N48 — Блок управления усилителя экстренного торможения BAS
Y61 — Клапан переключения главного тормозного цилиндра
