Мерседес Бенц W140. РКПП 717.438

РКПП 717.438

Снятие и установка датчика скорости автомобиля (VSS)

Модели с электронным VSS

Снятие

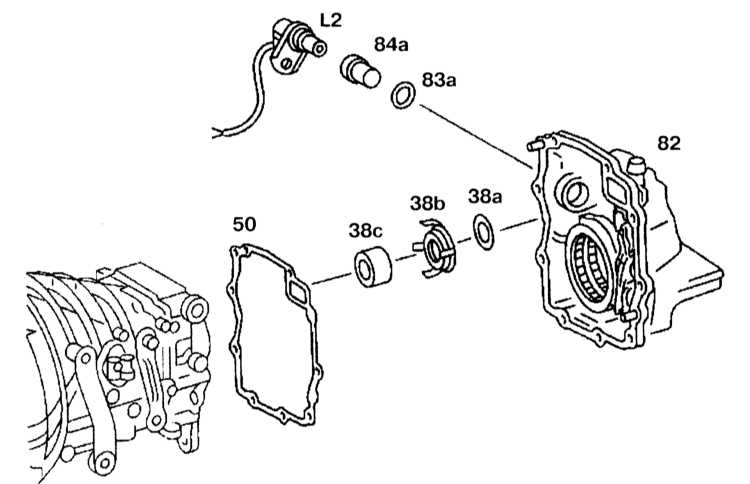

Детали установки электронного VSS


38a — Упорная шайба 38b — Ротор 38c — Ступица 50 — Уплотнительная прокладка	82 — Задняя крышка коробки передач 83a — Уплотнительное кольцо 84b — Крышка L2 — Электронный датчик скорости автомобиля

ПОРЯДОК ВЫПОЛНЕНИЯ

1 Отверните датчик (L2).
2 Снимите крышку (84a) датчика (L2).
3 Отсоедините упорную шайбу (38a), ротор (38b) и ступицу (38c).

Установка

Установка проводится в порядке, обратном снятию.

Модели с VSS механического типа

Снятие

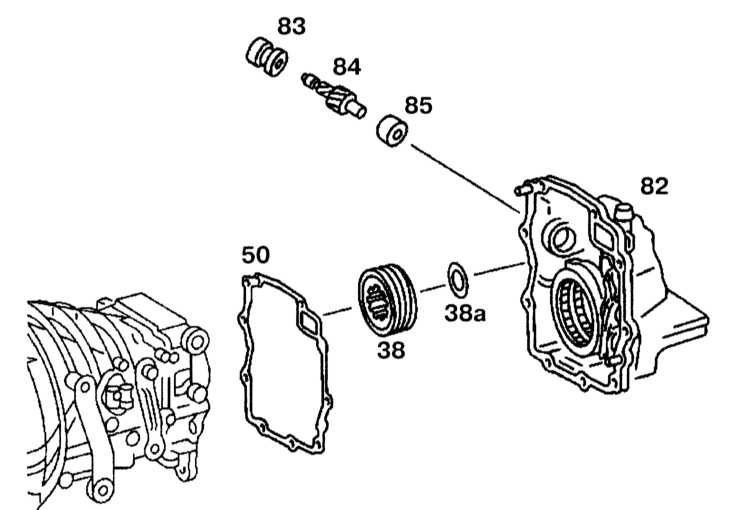

Детали установки VSS механического типа


38 — Косозубая шестерня спидометра 38a — Упорная шайба 50 — Уплотнительная прокладка 82 — Задняя крышка коробки передач	83 — Радиальный сальник 84 — Ведущая шестерня спидометра 85 — Уплотнительная крышка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите заднюю крышку коробки передач.
2. Извлеките уплотнительную крышку (85).
3. Извлеките ведущую шестерню спидометра (84).
4. Извлеките радиальный сальник (83).
5. Снимите косозубую шестерню (38) и упорную шайбу (33a).

Установка

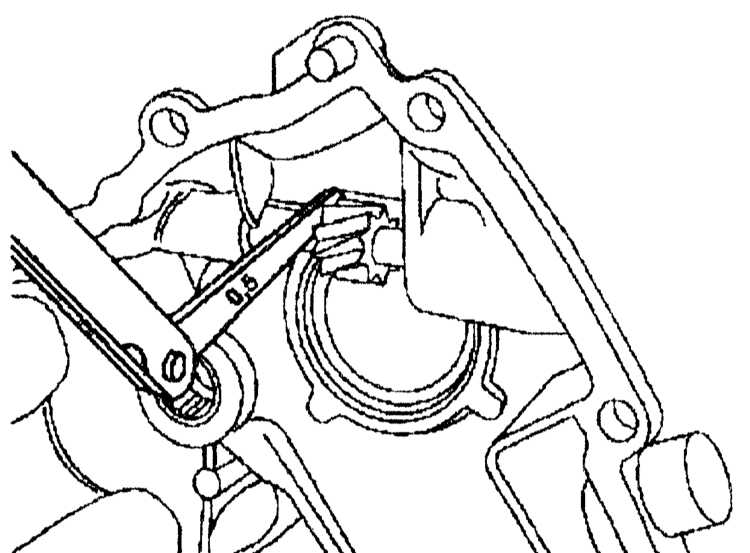

Проверка величины зазора между ведущей шестерней и крышкой коробки передач

Установка проводится в порядке, обратном снятию. Зазор между ведущей шестерней и крышкой коробки передач 0.5 мм.
