Детали установки генератора

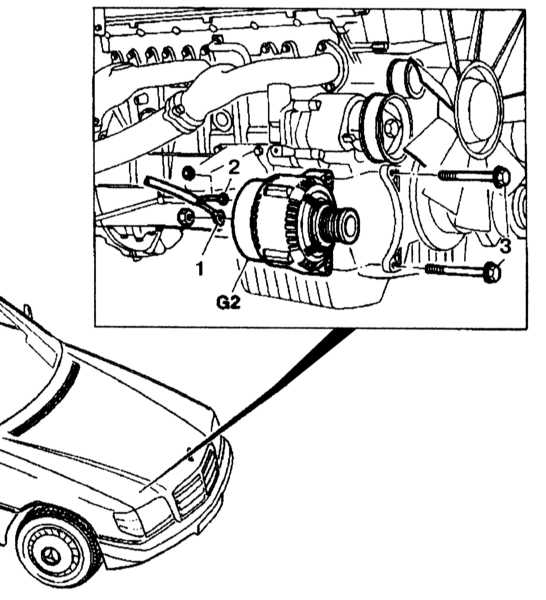

Детали установки генератора на 6-цилиндровых бензиновых двигателях


1, 2 — Провода 3 — Болты G2 — Генератор

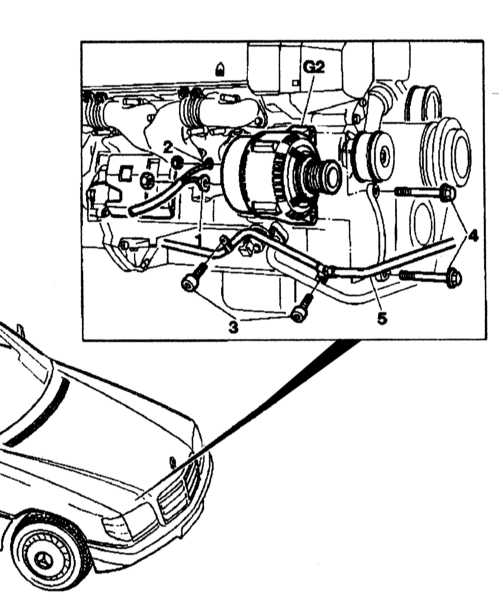

Детали установки генератора на 8-цилиндровых бензиновых двигателях


1, 2 — Провода 3, 4 — Болты 5 — Трубопровод высокого давления G2 — Генератор

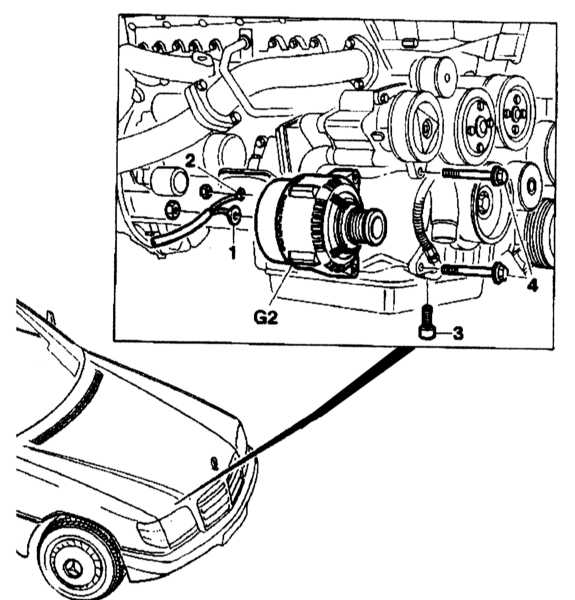

Детали установки генератора на 12-цилиндровых бензиновых двигателях


1, 2 — Электропровода 3, 4 — Болты G2 — Генератор

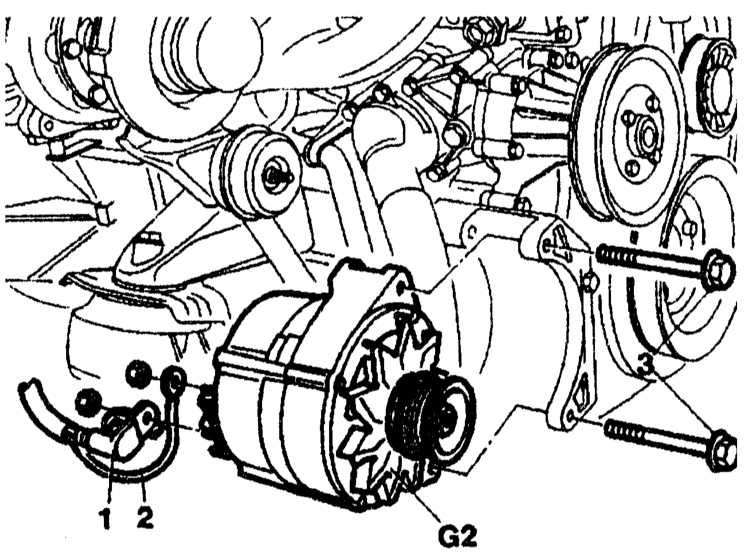

Детали установки генератора на дизельных двигателях


1, 2 — Электропровода 3 — Болт G2 — Генератор

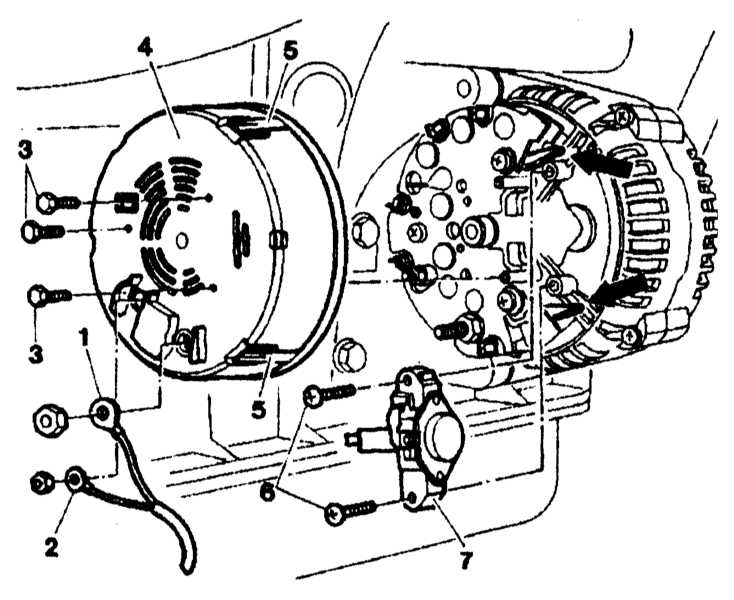

Детали установки регулятора напряжения


1, 2 — Провода 3, 6 — Болты 4 — Крышка 5 — Фиксаторы 7 — Регулятор

Регулятор напряжения входит в состав сборки генератора отдельным узлом.
