Мерседес Бенц W140. Лямбда-зонды - детали установки



Мерседес Бенц W140. Лямбда-зонды - детали установки

Лямбда-зонды - детали установки

См. Раздел Снятие и установка лямбда-зонда.

Детали установки лямбда-зондов (кислородных датчиков)

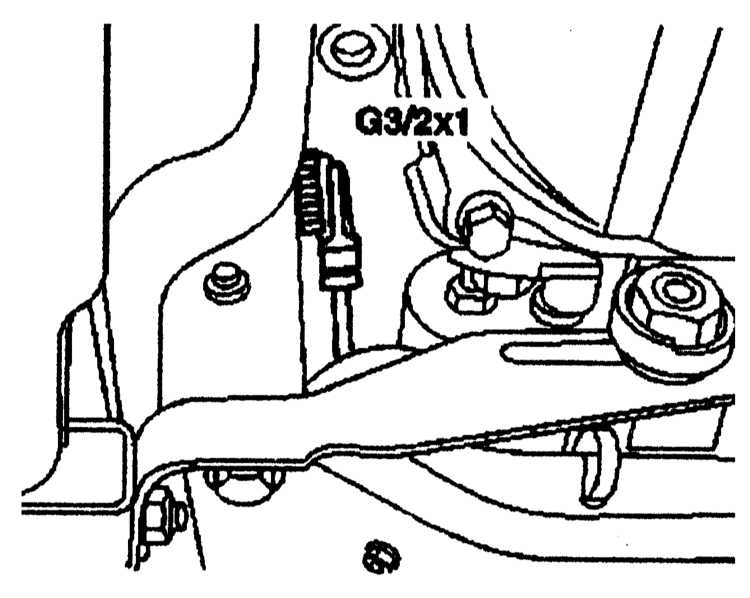

Детали установки лямбда-зонда двигателей М 119.97

6.4.3 Лямбда-зонды - детали установки Mercedes-Benz W140

G3/2x1 — Разъем проводки лямбда-зонда перед каталитическим преобразователем

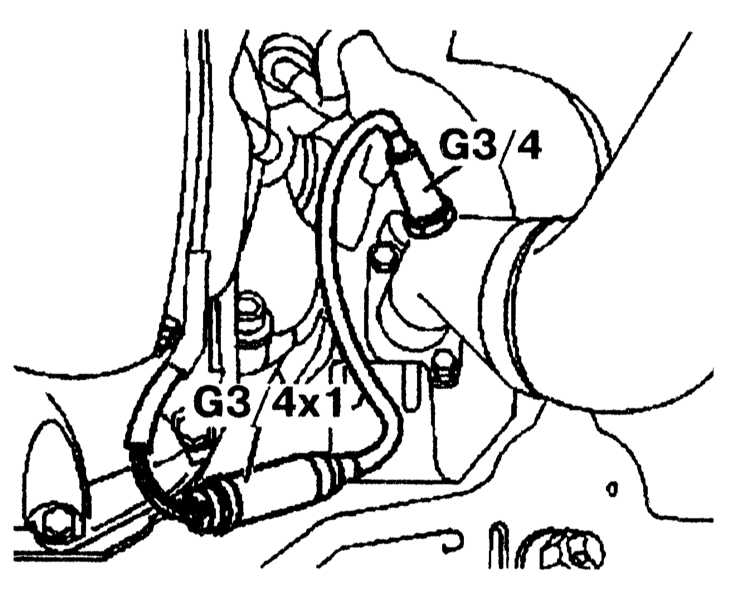

Детали установки лямбда-зонда двигателей М119.98

6.4.3 Лямбда-зонды - детали установки Mercedes-Benz W140

G3/4 — Правый лямбда-зонд
G3/4x1 — Разъем проводки
