SAFETY AND ENVIRONMENT PROTECTION

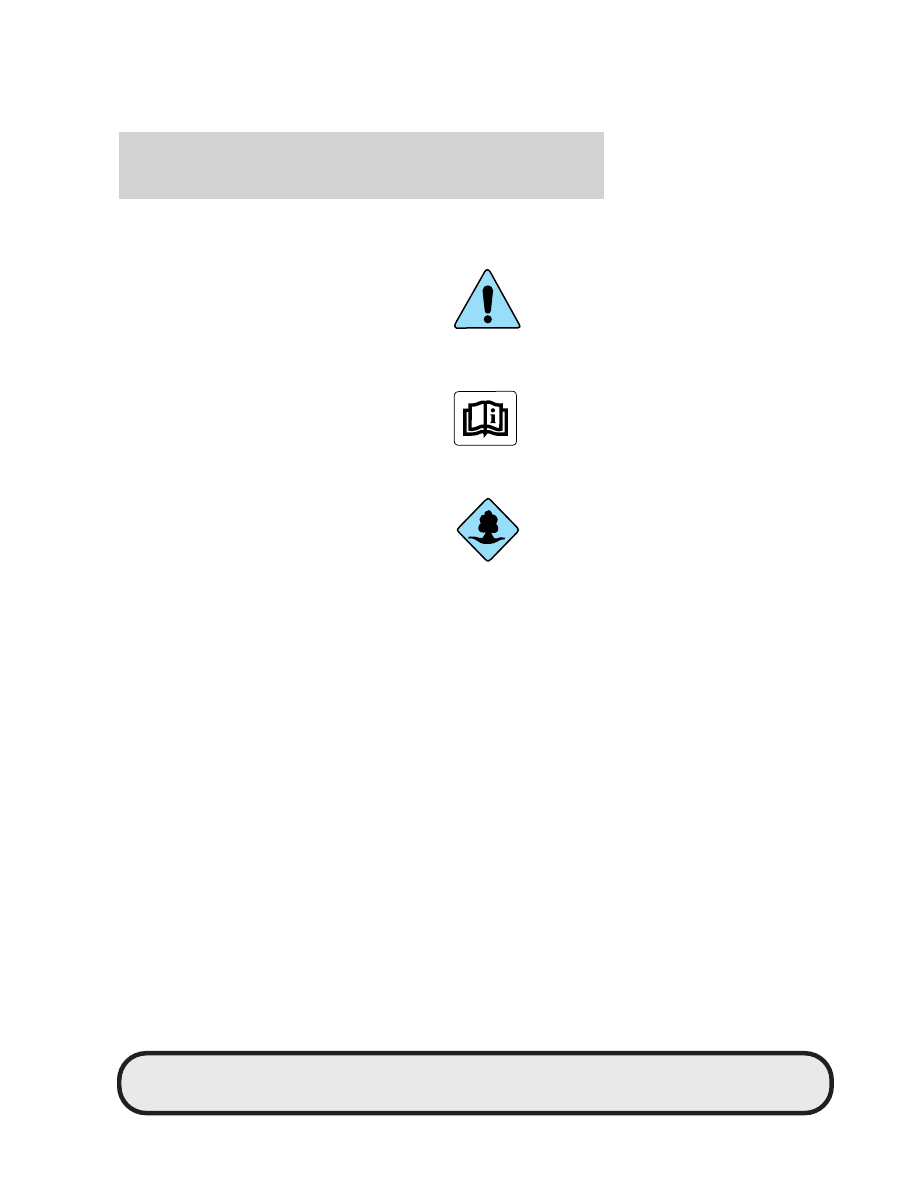

Warning symbols in this guide

How can you reduce the risk of
personal injury to yourself or
others? In this guide, answers to
such questions are contained in
comments highlighted by a bold
WARNING statement. These comments should be read and observed.

Warning symbols on your vehicle

When you see this symbol, it is
imperative that you consult the
relevant section of this guide before
touching or attempting adjustment
of any kind.

Protecting the environment

We must all play our part in
protecting the environment. Correct
vehicle usage and the authorized
disposal of waste, cleaning and
lubrication materials are significant
steps towards this aim. Information in this respect is highlighted in this
guide with the tree symbol.
Always dispose of used automotive fluids in a responsible manner. Follow
your community’s regulations and standards for recycling and disposing
of automotive fluids.

BREAKING-IN YOUR VEHICLE

There are no particular breaking-in rules for your vehicle. During the
first 1,000 miles (1,600 km) of driving, vary speeds frequently. This is
necessary to give the moving parts a chance to break in.

SPECIAL NOTICES

Emission warranty

The New Vehicle Limited Warranty includes Bumper to Bumper
Coverage, Safety Restraint Coverage and Corrosion Coverage. In addition,
your vehicle is eligible for Emissions Defect and Emissions Performance
Warranties. For a detailed description of what is covered and what is not
covered, refer to the Warranty Guide that is provided to you along with
your Owner’s Guide.

CIMS #729502

com_environ-info

itdseq=3

CIMS #958891

com_handbook-warn.mazda

itdseq=4

CIMS #958892

com_warns-on-vehicle.mazda

itdseq=5

CIMS #1123266

com_environ-protect.mazda

itdseq=6

CIMS #689351

com_breaking_veh.j14

itdseq=7

CIMS #729514

com_special-note-title

itdseq=8

CIMS #689352

com_emission-warning.j14

itdseq=9

art=expii001_b

art=ctoss542_a

art=expii002_b

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002), Market: USA (fus)

PAGE: 5 OP: root EDIT SESSION: 1 DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Introduction

5

Event Data Recorder

The computer in your vehicle is capable of recording detailed data
potentially including but not limited to information such as:
• the use of restraint systems including seat belts by the driver and

passengers,

• information about the performance of various systems and modules in

the vehicle, and

• information related to engine, throttle, steering, brake or other system

status potentially including information related to how the driver
operates the vehicle including but not limited to vehicle speed.

This information may be stored during regular operation or in a crash or
near crash event. This stored information may be read out and used by:
• service and repair facilities.
• law enforcement or government agencies.
• the Manufacturer and Distributor.

Special instructions

For your added safety, your vehicle is fitted with sophisticated electronic
controls.

WARNING: Please read the section Supplemental restraint
system (SRS)

in the Seating and Safety Restraints chapter.

Failure to follow the specific warnings and instructions could
result in personal injury.

WARNING: Front seat mounted rear-facing child or infant seats
should NEVER be placed in front of an active passenger airbag.

Notice to owners of pickup trucks and utility type vehicles

WARNING: Utility vehicles have a significantly higher rollover
rate than other types of vehicles.

Before you drive your vehicle, please read this Owner’s Guide carefully.
Your vehicle is not a passenger car. As with other vehicles of this type,
failure to operate this vehicle correctly may result in loss of vehicle
control, vehicle rollover, personal injury or death.

Be sure to read Driving off road in the Driving chapter.

CIMS #1138947

com_edr-warning.mazda

itdseq=10

CIMS #1066766

com_elec-cntrls.non-euro

itdseq=11

CIMS #80196

com_utility-notice

itdseq=12

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002), Market: USA (fus)

PAGE: 6 OP: root EDIT SESSION: 1 DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Introduction

6

Using your vehicle with a snowplow

WARNING: Do not use this vehicle for snowplowing.

Your vehicle is not equipped with a snowplowing package.

Using your vehicle as an ambulance

WARNING: Do not use this vehicle as an ambulance.

Your vehicle is not equipped with an ambulance preparation package.

CIMS #1319986

com_snowplowing.mazda

itdseq=13

CIMS #1123276

com_using-ambulance.mazda

itdseq=14

CIMS #1063876

com_wcr-symbols.mbs

itdseq=15

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002), Market: USA (fus)

PAGE: 7 OP: root EDIT SESSION: 1 DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Introduction

7

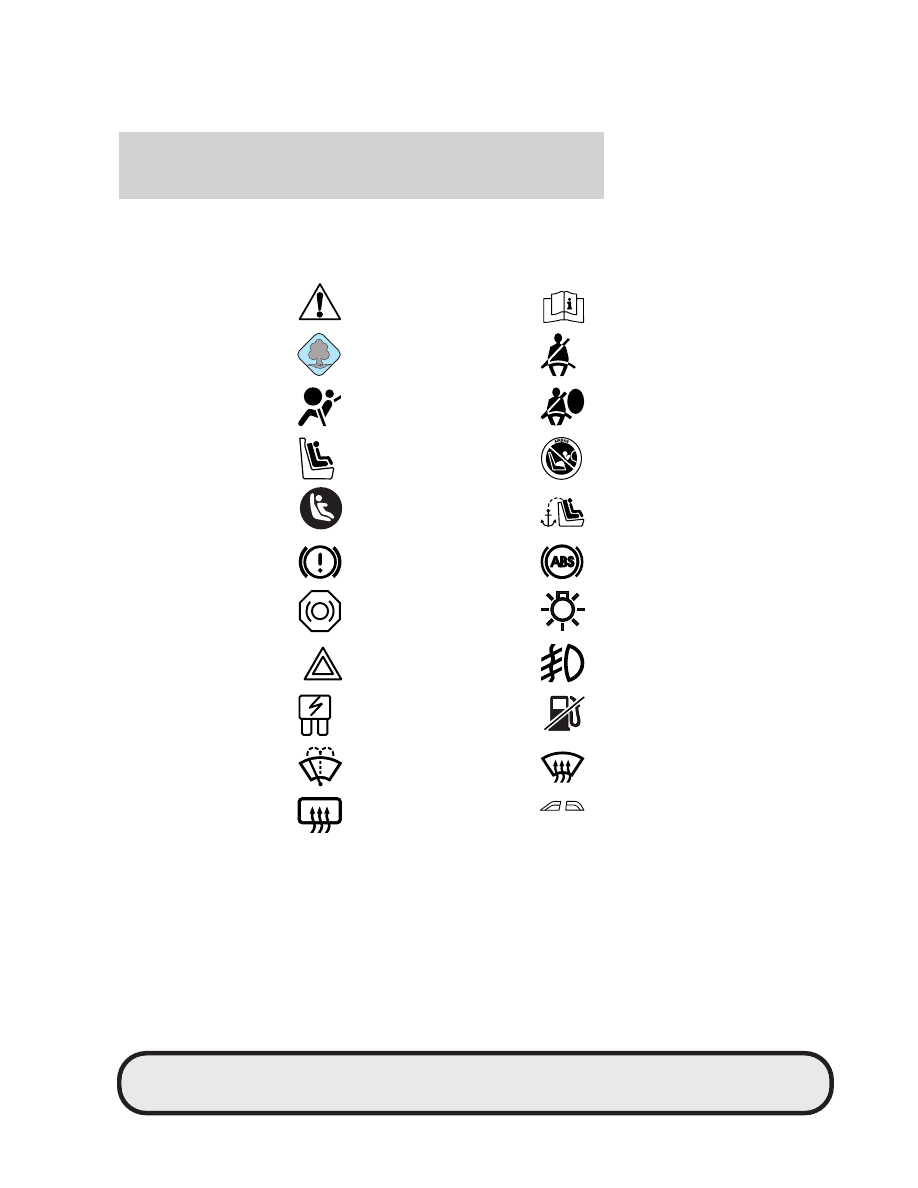

These are some of the symbols you may see on your vehicle.

Vehicle Symbol Glossary

Safety Alert

See Owner’s Guide

Protecting the
Environment

Fasten Safety Belt

Airbag - Front

Airbag - Side

Child Seat

Child Seat Installation
Warning

Child Seat Lower
Anchor

Child Seat Tether
Anchor

Brake System

Anti-Lock Brake System

Brake Fluid -
Non-Petroleum Based

Master Lighting Switch

Hazard Warning Flasher

Fog Lamps-Front

Fuse Compartment

Fuel Pump Reset

Windshield Wash/Wipe

Windshield
Defrost/Demist

Rear Window
Defrost/Demist

Power Windows

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002), Market: USA (fus)

PAGE: 8 OP: root EDIT SESSION: 1 DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Introduction

8

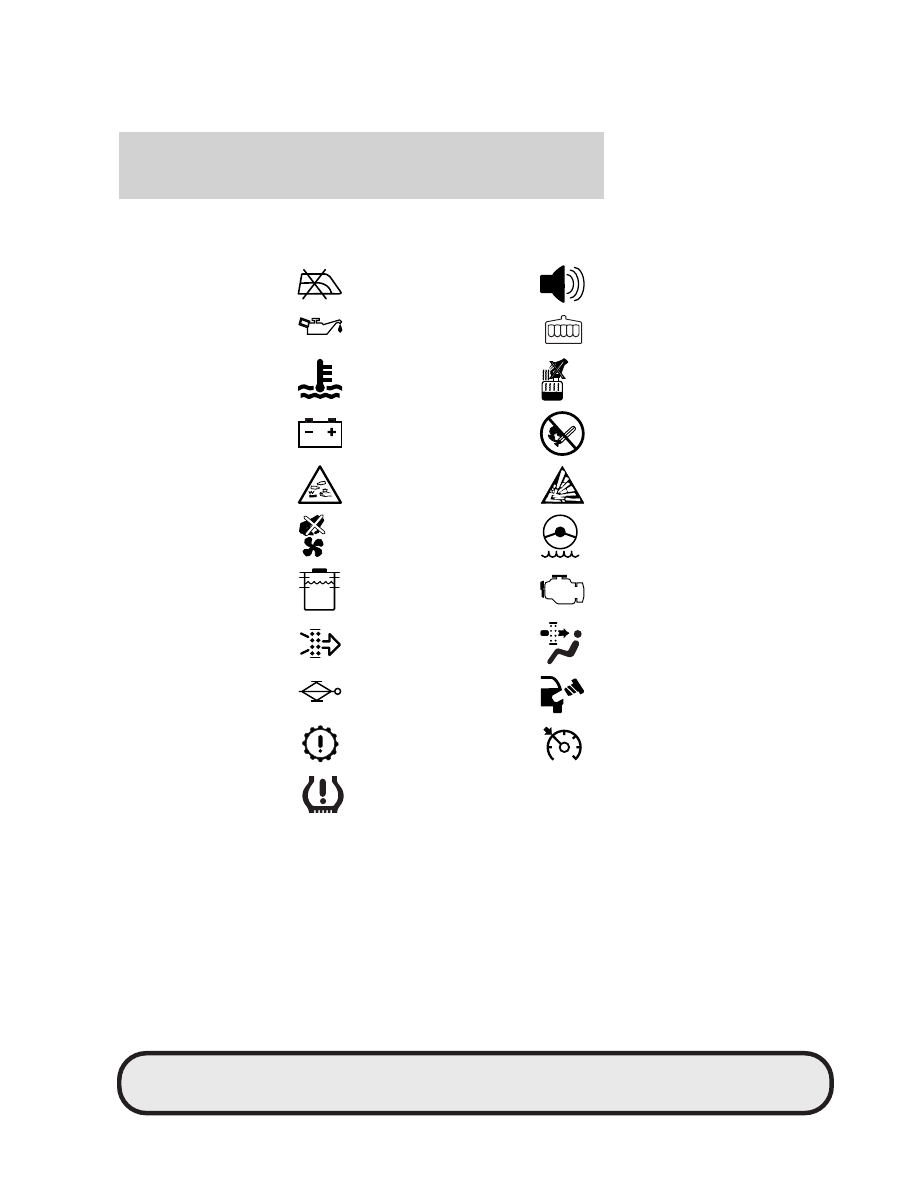

Vehicle Symbol Glossary

Power Window Lockout

Personal Alarm System
Feature

Engine Oil

Engine Coolant

Engine Coolant
Temperature

Do Not Open When Hot

Battery

Avoid Smoking, Flames,
or Sparks

Battery Acid

Explosive Gas

Fan Warning

Power Steering Fluid

Maintain Correct Fluid
Level

MAX

MIN

Emission System

Engine Air Filter

Passenger Compartment
Air Filter

Jack

Check fuel cap

Powertrain Malfunction

Speed Control

Low Tire Pressure
Warning

INFORMATION ABOUT THIS GUIDE

The information found in this guide was accurate at the time of printing.
Mazda may change the contents without notice.

CIMS #604091

com_info_guide.j14

itdseq=16

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002), Market: USA (fus)

PAGE: 9 OP: root EDIT SESSION: 1 DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Introduction

9

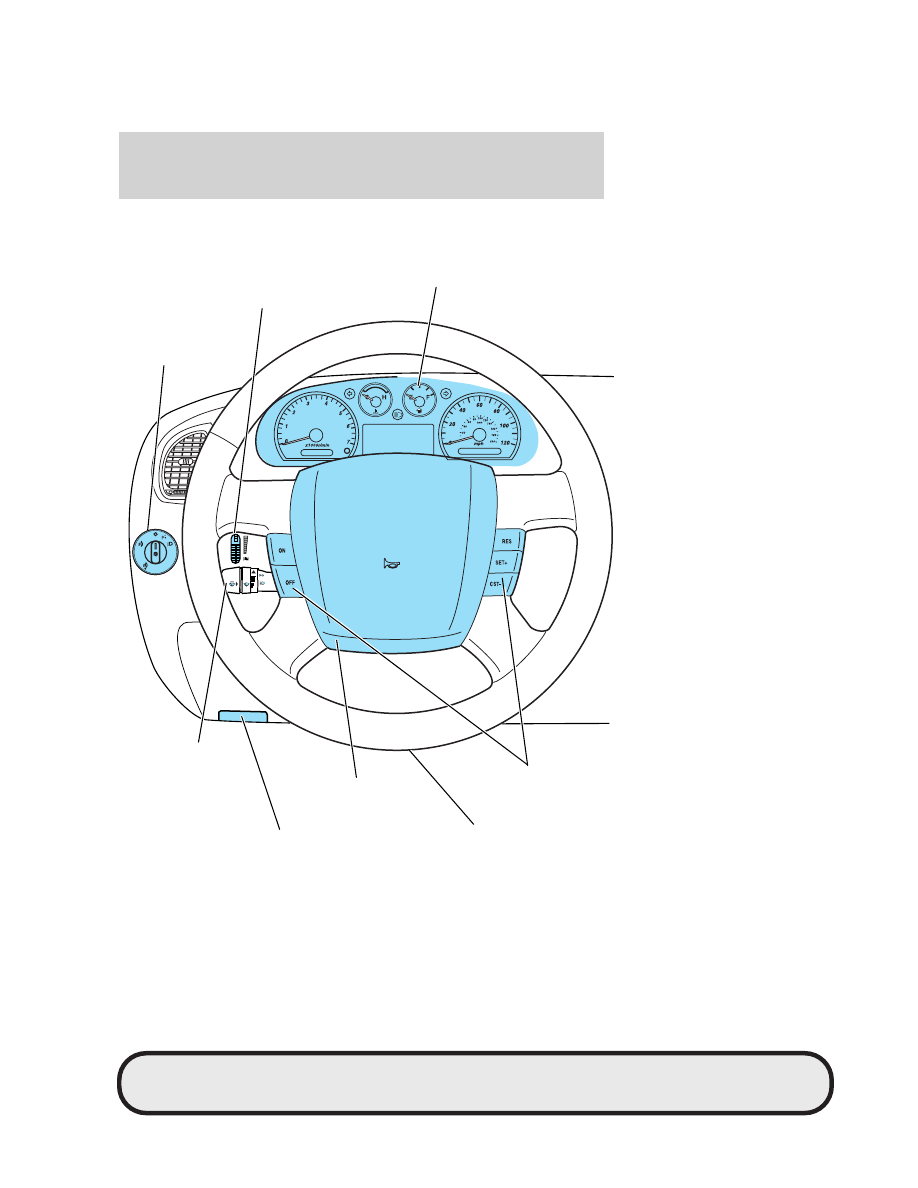

Headlamp control

(pg. 46)

Instrument panel dimmer

control

(pg. 47)

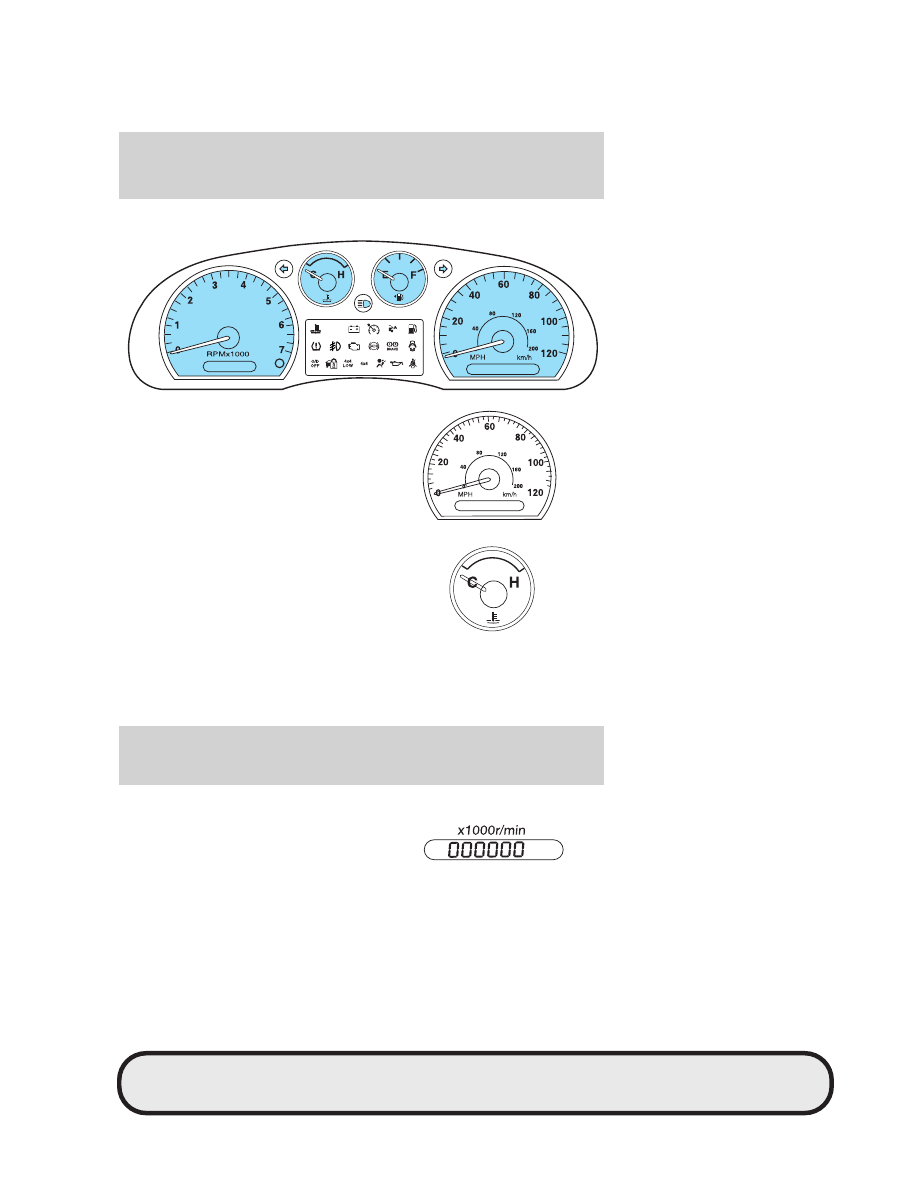

Instrument cluster

(pg. 12)

Speed control*

(pg. 60)

Hood release

(pg. 229)

Driver air bag

(pg. 91)

Parking brake release

(pg. 160)

Turn signal and

wiper/washer control

(pg. 57)

* If equipped

CIMS #1550353

mbs_ipanelleft-07

itdseq=17

art=mbsip1_b

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002), Market: USA (fus)

PAGE: 10 OP: root EDIT SESSION: 1 DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Instrument Cluster

10

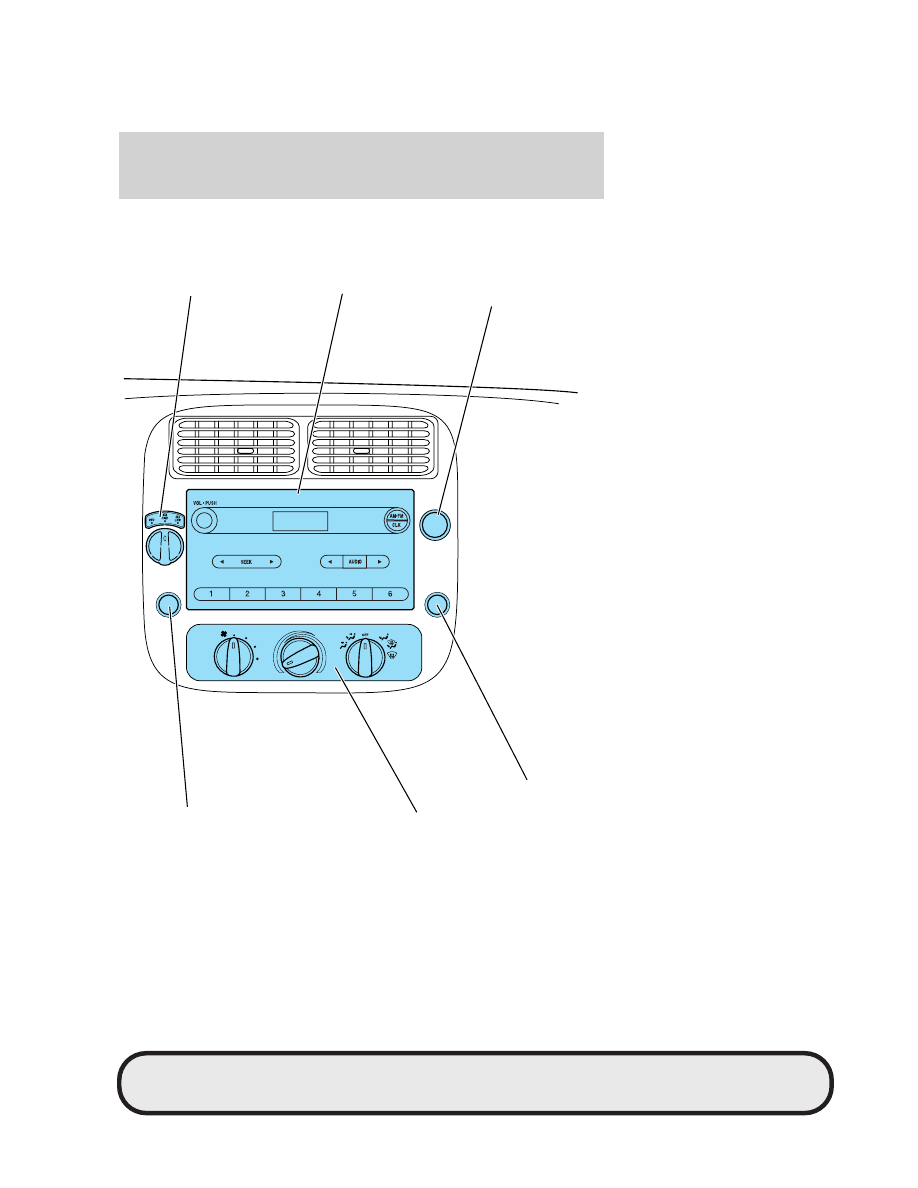

4wd control*

(pg. 169)

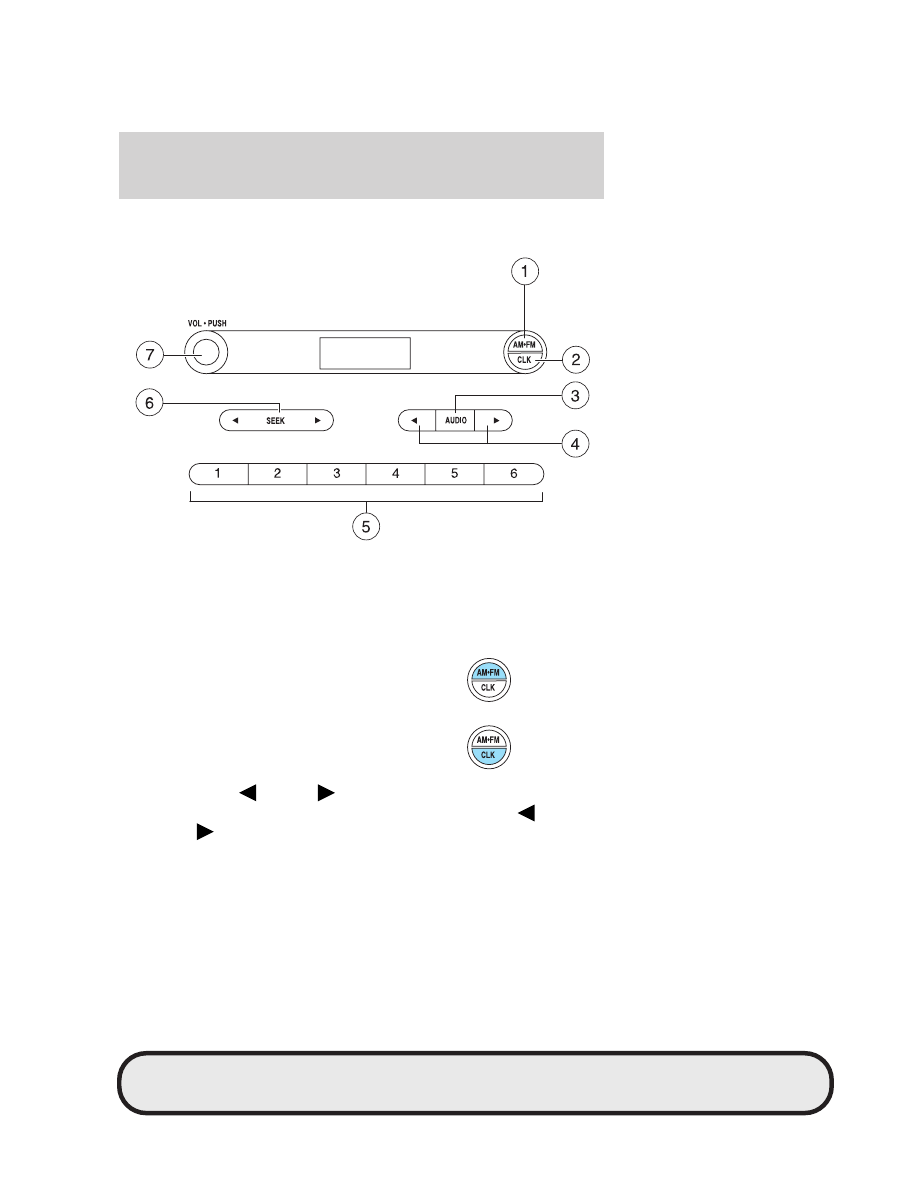

Audio system

(pg. 19)

Passenger airbag

indicator

(pg. 96)

Auxiliary power point*

(pg. 58)

Climate control system

(pg. 43)

Cigar lighter*

(pg. 59)

* if equipped

CIMS #1550352

mbs_ipanelright-07

itdseq=18

art=mbsip2_b

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002), Market: USA (fus)

PAGE: 11 OP: root EDIT SESSION: 1 DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Instrument Cluster

11

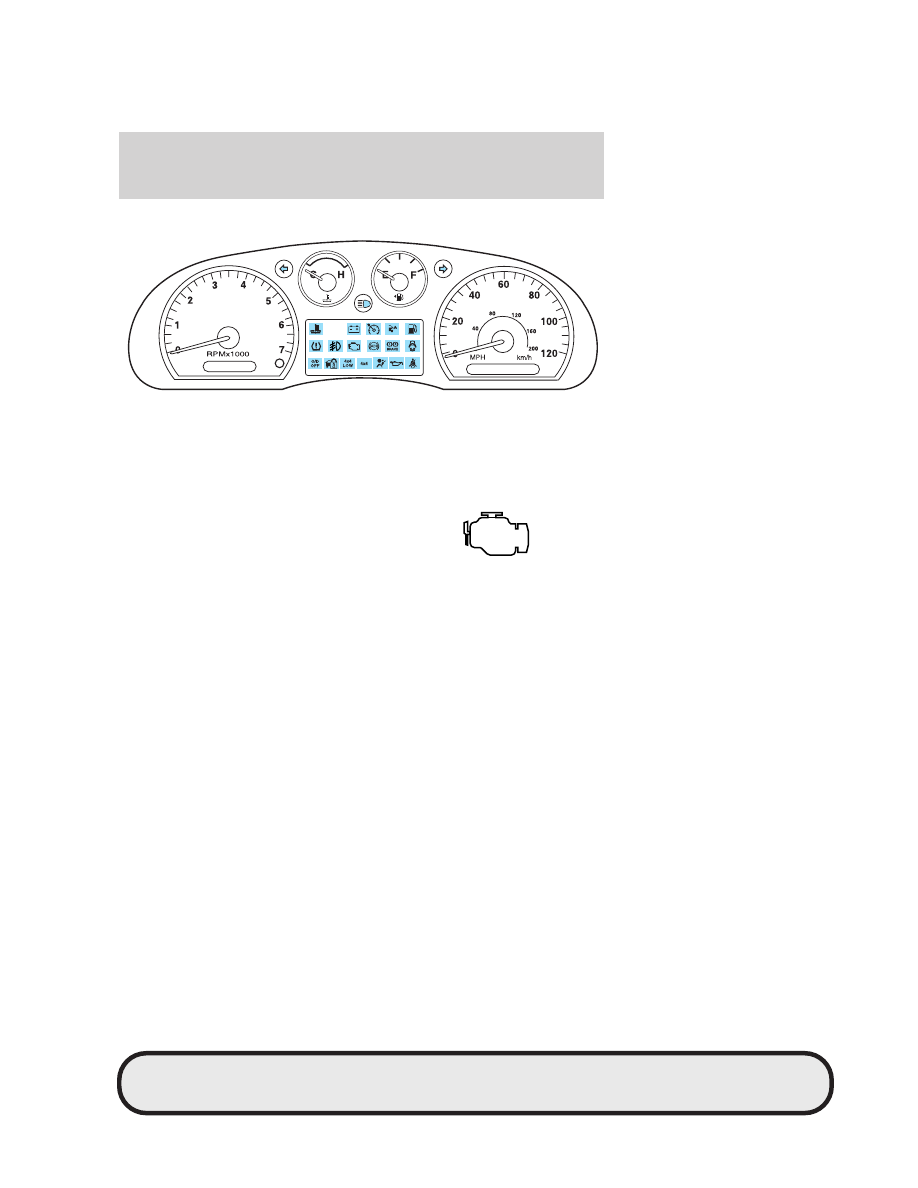

WARNING LIGHTS AND CHIMES

Warning lights and gauges can alert you to a vehicle condition that may
become serious enough to cause expensive repairs. A warning light may
illuminate when a problem exists with one of your vehicle’s functions.
Many lights will illuminate when you start your vehicle to make sure the
bulb works. If any light remains on after starting the vehicle, refer to the
respective system warning light for additional information.

Check engine: The Check Engine
indicator light illuminates when the
ignition is first turned to the ON
position to check the bulb and to
indicate whether the vehicle is ready for Inspection/Maintenance (I/M)
testing. Normally, the

9Check engine9 light will stay on until the engine is

cranked, then turn itself off if no malfunctions are present. However, if
after 15 seconds the

9Check engine9 light blinks eight times, it means

that the vehicle is not ready for I/M testing. See the Readiness for
Inspection/Maintenance (I/M) testing in the Maintenance and
Specifications chapter.

Solid illumination after the engine is started indicates the On Board
Diagnostics System (OBD-II) has detected a malfunction. Refer to On
board diagnostics (OBD-II) in the Maintenance and Specifications
chapter. If the light is blinking, engine misfire is occurring which could
damage your catalytic converter. Drive in a moderate fashion (avoid
heavy acceleration and deceleration) and have your vehicle serviced
immediately by your authorized dealer.

CIMS #1264223

com_warn-lights.mbs04

itdseq=19

art=mbsis302_c

art=expis315_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002), Market: USA (fus)

PAGE: 12 OP: root EDIT SESSION: 1 DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Instrument Cluster

12

WARNING: Under engine misfire conditions, excessive exhaust
temperatures could damage the catalytic converter, the fuel
system, interior floor coverings or other vehicle components,
possibly causing a fire.

Check fuel cap: Illuminates when
the fuel cap may not be properly
installed. Check the fuel filler cap if
this light remains on. Continued
driving with this light on may cause
the Check Engine warning light to
come on.

It may take a long period of time for the system to detect an
improperly installed or properly re-installed fuel filler cap
depending on driving and fuel tank level conditions. Refer to Fuel
filler cap in the Maintenance and Specifications chapter.

Brake system warning light: To
confirm the brake system warning
light is functional, it will
momentarily illuminate when the
ignition is turned to the ON position
when the engine is not running, or in a position between ON and START,
or by applying the parking brake when the ignition is turned to the ON
position. If the brake system warning light does not illuminate at this
time, seek service immediately from your authorized dealer. Illumination
after releasing the parking brake indicates low brake fluid level or a
failure to brake proportioning and the brake system should be inspected
immediately by your authorized dealer.

WARNING: Driving a vehicle with the brake system warning
light on is dangerous. A significant decrease in braking
performance may occur. It will take you longer to stop the
vehicle. Have the vehicle checked by your authorized dealer.
Driving extended distances with the parking brake engaged can
cause brake failure and the risk of personal injury.

P

!

BRAKE

art=dnois308_a

art=dnogf004_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002), Market: USA (fus)

PAGE: 13 OP: root EDIT SESSION: 1 DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Instrument Cluster

13

Anti-lock brake system: If the

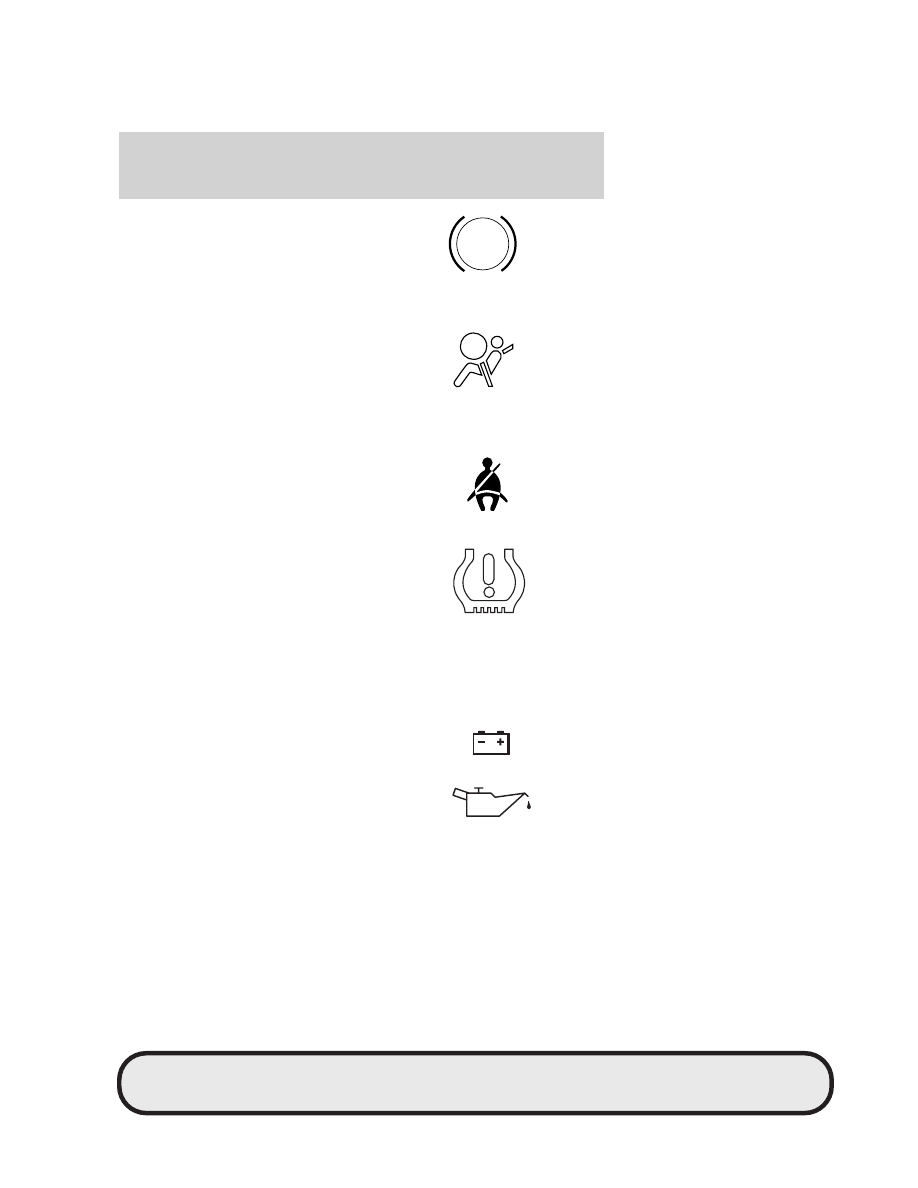

ABS light stays illuminated or
continues to flash, a malfunction has
been detected; have the system
serviced immediately by your
authorized dealer. Normal braking is still functional unless the brake
warning light also is illuminated.

Airbag readiness: If this light fails
to illuminate when ignition is turned
to ON, continues to flash or remains
on, have the system serviced
immediately by your authorized
dealer. A chime will also sound when a malfunction in the supplemental
restraint system has been detected.

Safety belt: Reminds you to fasten
your safety belt. A BeltMinder

t

chime will also sound to remind you
to fasten your safety belt. Refer to
the Seating and safety restraints
chapter to activate/deactivate the BeltMinder

t chime feature.

Low tire pressure warning:
Illuminates when your tire pressure
is low. If the light remains on at
start up or while driving, the tire
pressure should be checked. Refer
to Inflating Your Tires in the Tires, Wheels and Loading chapter.
When the ignition is first turned to ON, the light will illuminate for 3
seconds to ensure the bulb is working. If the light does not turn ON,
have the system inspected by your authorized dealer. For more
information on this system, refer to Understanding Your Tire Pressure
Monitoring System in the Tires, Wheels and Loading chapter.

Charging system: Illuminates when
the battery is not charging properly.

Engine oil pressure: Illuminates
when the oil pressure falls below the
normal range, refer to Engine oil in
the Maintenance and
Specifications chapter.

ABS

art=dnogf001_a

art=ranis319_a

art=exdis014_a

art=winis320_a

art=expis017_a

art=dnois006_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002), Market: USA (fus)

PAGE: 14 OP: root EDIT SESSION: 1 DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Instrument Cluster

14

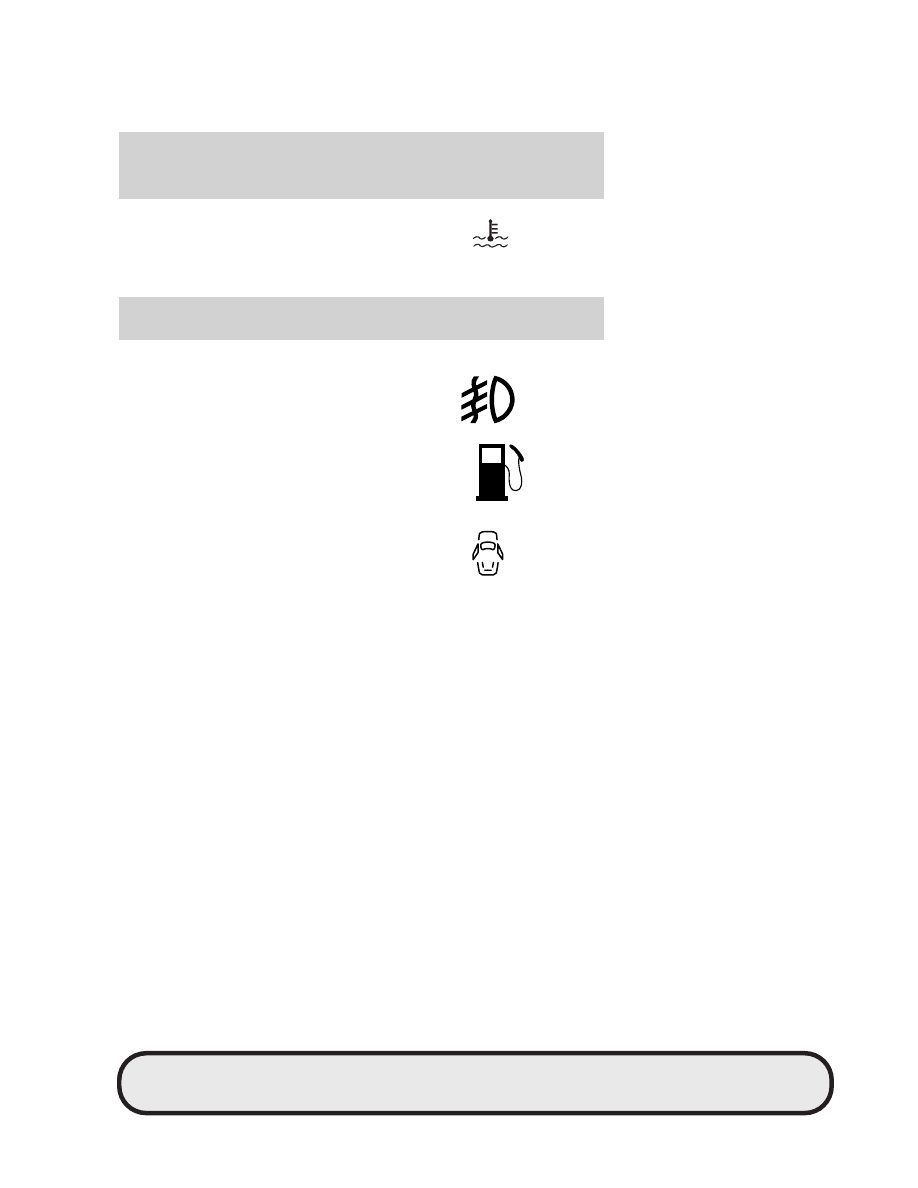

Engine coolant temperature:
Illuminates when the engine coolant
temperature is high. Stop the
vehicle as soon as possible , switch off the engine and let cool. Refer to
Engine coolant in the Maintenance and Specifications chapter.

WARNING: Never remove the coolant reservoir cap while the
engine is running or hot.

Foglamps: Illuminates when the
foglamps are turned on. Refer to
Foglamp control in the Lights
chapter.

Low fuel: Illuminates when the fuel
level in the fuel tank is at or near
empty (refer to Fuel gauge in this
chapter).

Door ajar: Illuminates when the
ignition is in the ON position and
any door is open.

Overdrive off (if equipped):
Illuminates when the overdrive
function of the transmission has
been turned off, refer to the
Driving chapter.

If the light does not come on, have your vehicle

serviced as soon as possible, damage to the transmission could
occur.

Four wheel drive low (if
equipped): Illuminates when
four-wheel drive low is engaged.

NOTE: If the light continues to
flash have the system serviced.

Four wheel drive high (if
equipped): Illuminates when
four-wheel drive high is engaged. It
may also illuminate when the 4WD LOW is engaged, refer to the Driving
chapter for more information.

O/D

OFF

4x4

LOW

4x4

art=f12ip034_a

art=dewii002_a

art=dnois002_a

art=cgris311_a

art=expis024_a

art=expis340_a

art=f12ip031_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002), Market: USA (fus)

PAGE: 15 OP: root EDIT SESSION: 1 DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Instrument Cluster

15

NOTE: If the light continues to flash have the system serviced.

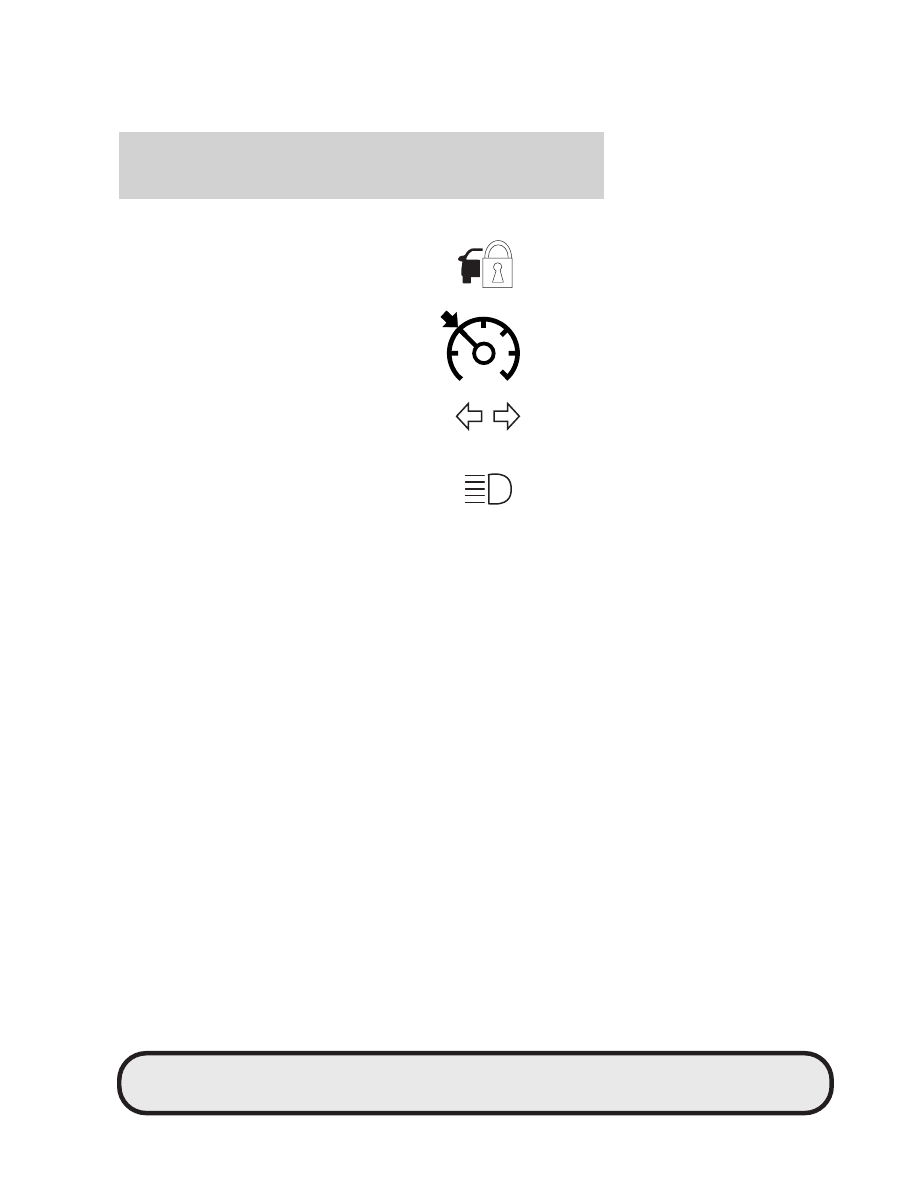

Anti-theft system: Flashes when
the SecuriLock

y Passive Anti-theft

System has been activated.

Speed control (if equipped):
Illuminates when the speed control
is engaged. Turns off when the
speed control system is disengaged.

Turn signal: Illuminates when the
left or right turn signal or the
hazard lights are turned on. If the
indicators stay on or flash faster, check for a burned out bulb.

High beams: Illuminates when the
high beam headlamps are turned on.

Key-in-ignition warning chime: Sounds when the key is left in the
ignition in the OFF/LOCK or ACCESSORY position and the driver’s door
is opened.

Headlamps on warning chime: Sounds when the headlamps or parking
lamps are on, the ignition is off (the key is not in the ignition) and the
driver’s door is opened.

Door ajar warning chime: Sounds when any door is opened (or not
fully closed).

Parking brake ON warning chime: Sounds when the parking brake is
set, the engine is running and the vehicle is driven more than 3 mph (5
km/h).

art=ranis348_a

art=dewis310_a

art=exdis005_a

art=expis021_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002), Market: USA (fus)

PAGE: 16 OP: root EDIT SESSION: 1 DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Instrument Cluster

16

GAUGES

Speedometer: Indicates the
current vehicle speed.

Engine coolant temperature
gauge: Indicates engine coolant
temperature. At normal operating
temperature, the needle will be in
the normal range (between “H” and
“C”). If it enters the red section,
the engine is overheating. Stop
the vehicle as soon as safely
possible, switch off the engine and let the engine cool.

Refer to Engine coolant in the Maintenance and specifications
chapter.

WARNING: Never remove the coolant reservoir cap and/or the
radiator cap while the engine is running or hot, this may result
in serious burns.

Odometer: Registers the total miles
(kilometers) of the vehicle.

CIMS #1264222

com_gauges.mbs04

itdseq=20

art=mbsis304_c

art=ranis341_a

art=ranis343_a

art=ranis345_b

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002), Market: USA (fus)

PAGE: 17 OP: root EDIT SESSION: 1 DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Instrument Cluster

17

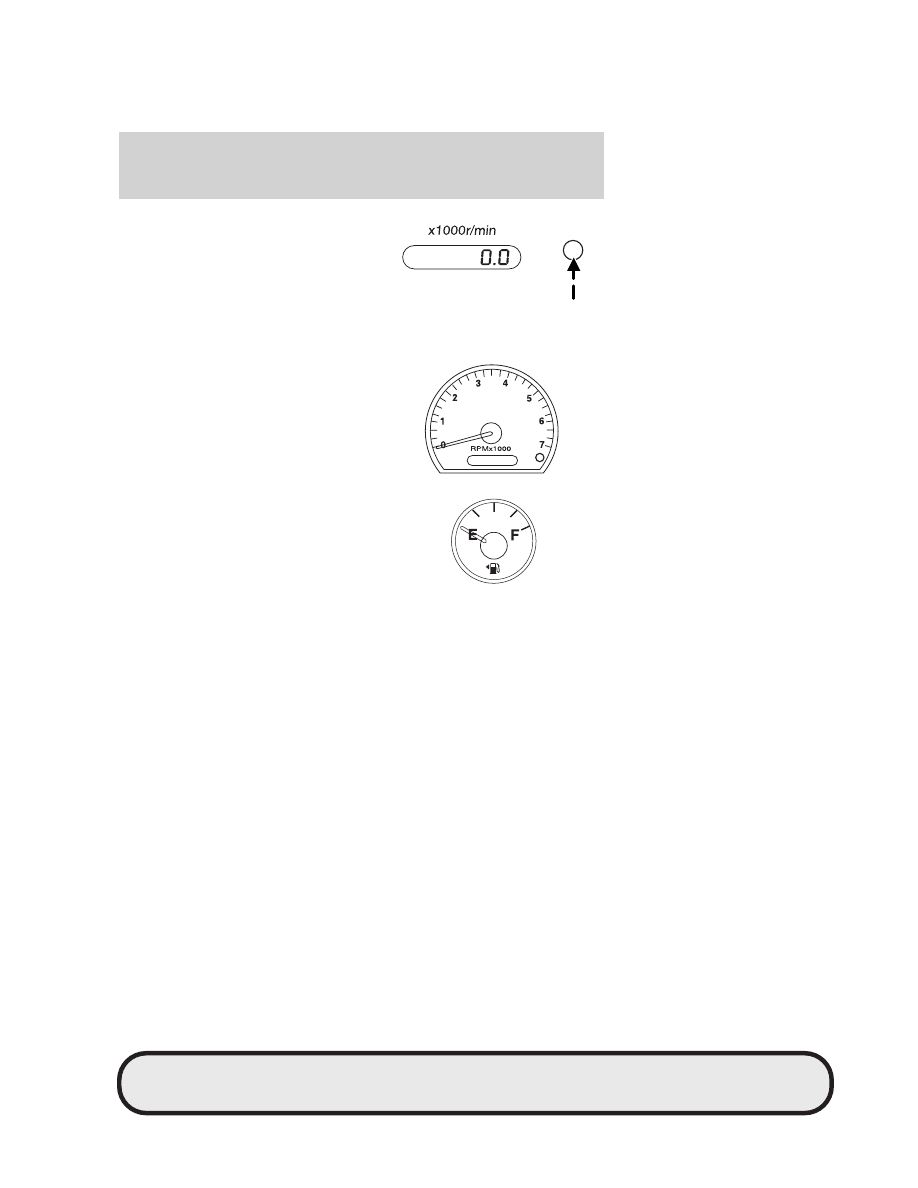

Trip odometer: Registers the miles
(kilometers) of individual journeys.
Press the button once until “TRIP”
appears in the display (this
represents the trip mode). To reset
the trip, press and hold the control
again for approximately 2 seconds,
until the trip reading is 0.0 miles (kilometers). To toggle between trip
and odometer, press and release the control.

Tachometer: Indicates the engine
speed in revolutions per minute.
Driving with your tachometer
pointer continuously at the top of
the scale may damage the engine.

Fuel gauge: Indicates
approximately how much fuel is left
in the fuel tank (when the ignition
is in the ON position). The fuel
gauge may vary slightly when the
vehicle is in motion or on a grade.

Proper gauge indication requires the
ignition to be in the OFF or
ACCESSORY position during refueling, otherwise correct fuel indication
after refueling can be slow to update. Also, a minimum of 3 gallons is
needed for correct indication after refueling.

NOTE: The FUEL icon and arrow indicates which side of the vehicle the
fuel filler door is located.

Refer to Filling the tank in the Maintenance and Specifications
chapter for more information.

art=ranis346_b

art=ranis344_a

art=ranis342_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002), Market: USA (fus)

PAGE: 18 OP: root EDIT SESSION: 1 DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Instrument Cluster

18

AUDIO SYSTEMS
AM/FM stereo (if equipped)

Display preference: You can select Clock mode, which displays the
time, or Frequency mode, which displays the current radio frequency, to
appear in the radio display. Press CLK repeatedly to toggle between
Clock and Frequency modes. If clock mode is selected and a radio
function is pressed (i.e. SEEK, TUNE, Memory Presets), the radio
information will display momentarily and then again display the time.

1. AM/FM: Press to select

AM/FM1/FM2 frequency bands.

2. CLK —To set the time:

Ensure that your audio system
is turned off. Press and hold
CLK until the hours flash in the
display. Press

AUDIO

to adjust the hours.

Press and hold CLK again until the minutes flash. Press
AUDIO

to adjust the minutes.

To set the display mode: Press repeatedly to toggle between Clock
mode and frequency mode.

CIMS #1486771

com_audio-title.06

itdseq=21

CIMS #1239876

com_pionamfm.ran

itdseq=22

art=rancf807_b

art=rancf831_a

art=rancf832_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002), Market: USA (fus)

PAGE: 19 OP: root EDIT SESSION: 1 DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Entertainment Systems

19

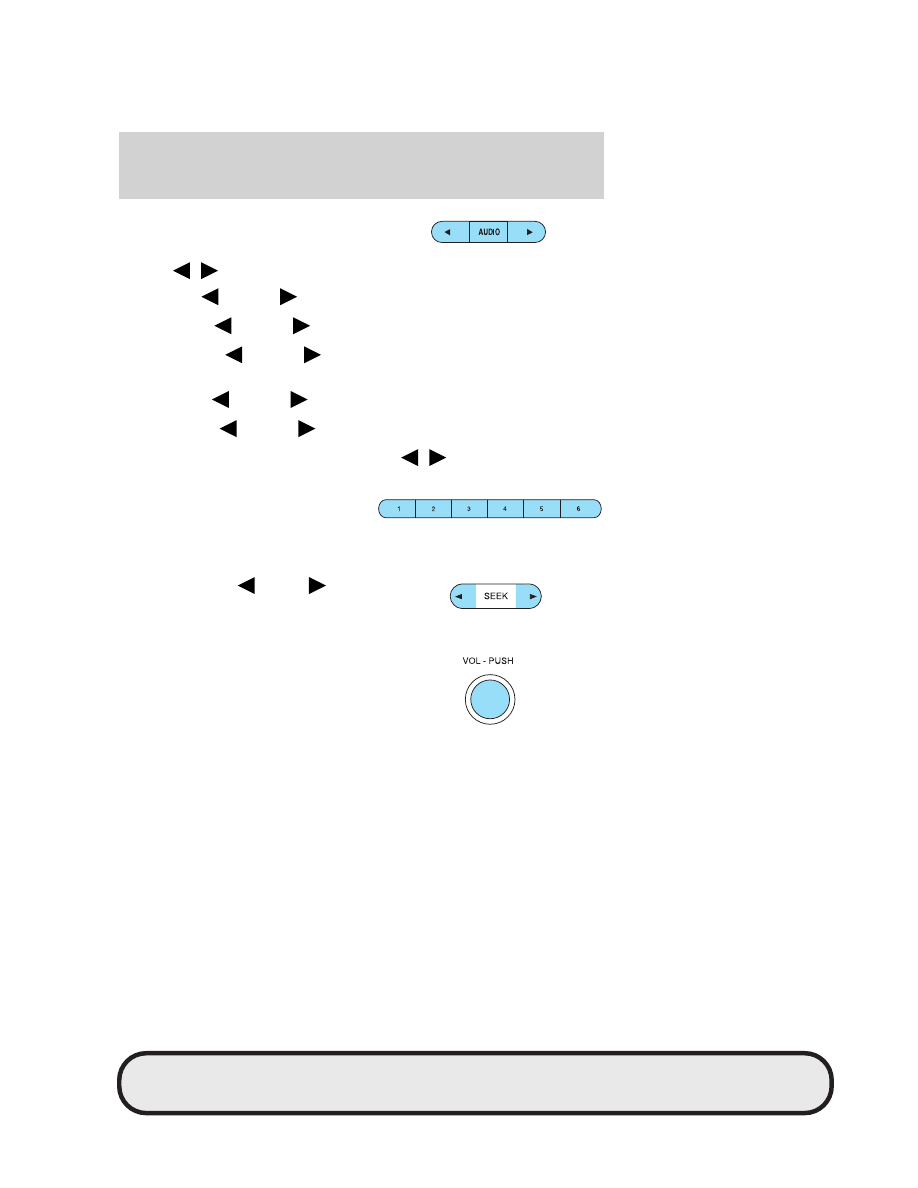

3. AUDIO: Press AUDIO

repeatedly to toggle through the
following modes and
use

/

to make adjustments in those modes.

Bass: Press

AUDIO

to decrease/increase the bass setting.

Treble: Press

AUDIO

to decrease/increase the treble setting.

Balance: Press

AUDIO

to adjust the audio between the left and

right speakers.

Hours: Press

AUDIO

to decrease/increase the hours.

Minute: Press

AUDIO

to decrease/increase the minutes.

4. Tune: Press to manually go down/up (

/

) the radio frequency

and in audio mode to select various settings.

5. Memory presets: To set a

station: Select frequency band
AM/FM; tune to a station, press
and hold a preset button until sound returns. To tune a preset
station, press the desired memory preset.

6. SEEK: Press

SEEK

to

access the previous or next
radio station. If pressed for less
than .5 seconds, the system will seek to the next or previous station.

7. ON/OFF/Volume: Press to turn

the system ON/OFF. Turn to
adjust the volume levels.
If the volume is set above a
certain level, and the ignition is
turned off, the volume will come
back to a “nominal” listening level when the ignition is turned back
on.

art=rancf830_a

art=221cf840_a

art=221cf837_a

art=221cf841_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002), Market: USA (fus)

PAGE: 20 OP: root EDIT SESSION: 1 DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Entertainment Systems

20
