Указатель уровня топлива автомобилей MA3-5335, МАЗ 5549, МАЗ-5429, MA3-5430, МАЗ-504В

Прибор устроен и работает аналогично указателю температуры воды с той лишь разницей, что вместо полупроводникового сопротивления в датчик встроен реостат, изменяющий свое сопротивление в зависимости от положения поплавка датчика в баке.

Кроме того, в цепь катушки К1 введено дополнительное сопротивление, предназначенное для ограничения тока в катушке при выключенном реостате датчика, что предотвращает перегрев изоляции обмотки катушки.


Указатель давления воздуха в системе тормозов автомобилей MA3-5335, МАЗ 5549, МАЗ-5429, MA3-5430, МАЗ-504В

На автомобиле установлены два одинаковых и независимых друг от друга указателя, выполненные по схеме, изображенной на рис. 81. В зависимости от давления воздуха мембрана датчика прогибается, воздействуя на реостат и изменяя его сопротивление R. В остальном работа указателей не отличается от работы описанных выше приборов.

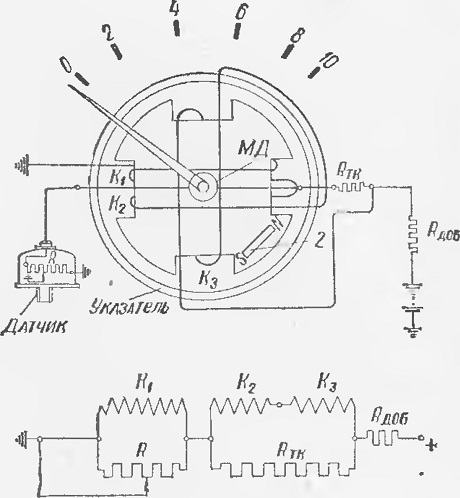

Рис. 81. Схема указателя давления воздуха
