ОПРОКИДЫВАЮЩИЙ МЕХАНИЗМ САМОСВАЛА МАЗ-525

ОПРОКИДЫВАЮЩИЙ МЕХАНИЗМ САМОСВАЛА МАЗ-525

Опрокидывание платформы автомобиля самосвала МАЗ-525 на угол до 65° осуществляется с помощью гидравлического опрокидывающего механизма. Он состоит из коробки отбора мощности, карданной передачи, масляного насоса, крана управления, двух телескопических двухзвенных цилиндров и масляного бака.

При опрокидывании платформы кран 7 управления (фиг. 103) устанавливают в положение I и масло из бака 1 нагнетается насосом 4 в телескопические цилиндры 8, поступая в полость их наружного и выдвижного стаканов. При достижении поршнями цилиндра крайнего верхнего положения в их стенках открываются перепускные окна и масло из цилиндров по трубопроводу возвращается обратно в бак, при этом автоматически прекращается дальнейший подъем платформы.

При опускании платформы кран управления устанавливают в положение II, соединяя нижние полости цилиндров с баком. Под действием веса ‘платформы цилиндры сдвигаются и масло вытесняется из цилиндров в бак. При этом положении крана управления масло проходит из цилиндров в бак мимо насоса.

При установке крана управления в нейтральное положение (положение III на фиг. 103) платформа может быть остановлена в любой момент три работающем насосе. При этом рабочая жидкость подается насосом через кран управления на слив в масляный бак, а жидкость в цилиндрах остается запертой.

В системе гидравлического оборудования опрокидывающего механизма имеется сетчатый фильтр 3 для очистки масла, поступающего из бака в масляный насос, обратный клапан 6, препятствующий перетеканию масла из цилиндров в бак через нагнетательный трубопровод и насос, предохранительный клапан 5, срабатывающий при повышении давления выше определенной величины.

Максимальное рабочее давление жидкости в системе гидравлического оборудования опрокидывающего механизма составляет 50 ksJcm2.

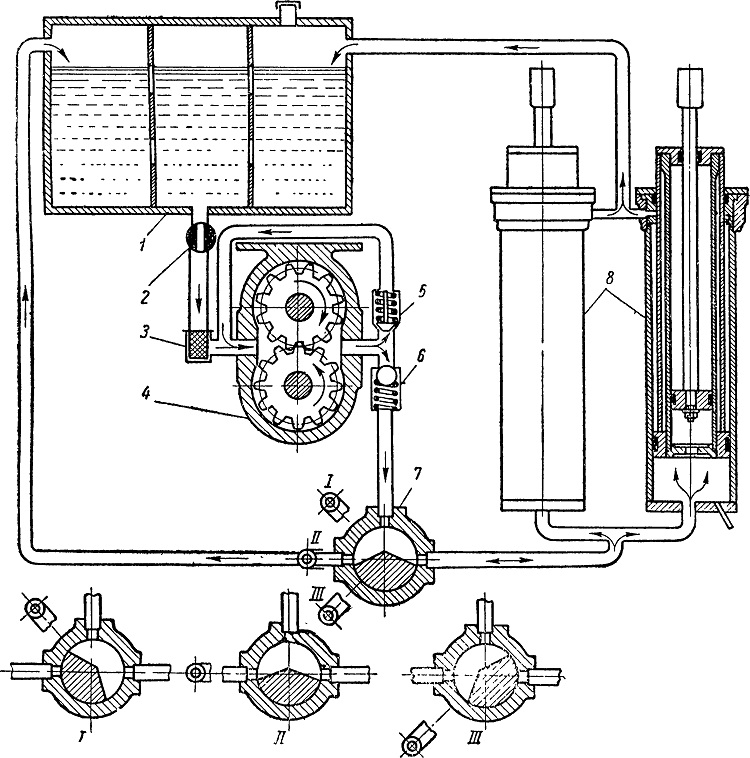

Фиг. 103. Схема гидравлического оборудования опрокидывающего механизма:
1 — масляный бак; 2 — перекрывающий кран; 3 — фильтр; 4 — насос; 5 — предохранительный клапан; 6 — обратный клапан; 7 — кран управления; 8 — цилиндры.
