ВЫКЛЮЧАТЕЛЬ АККУМУЛЯТОРНОЙ БАТАРЕИ ВБ-404 автомобилей МАЗ-525 и MA3-530

ВЫКЛЮЧАТЕЛЬ АККУМУЛЯТОРНОЙ БАТАРЕИ ВБ-404 автомобилей МАЗ-525 и MA3-530

Выключатель батареи ВБ-404 служит для выключения и отключения аккумуляторных батарей от массы.

Устройство выключателя показано на фиг. 101. Он состоит из рукоятки 1, штока 3 с пружиной 4, системы контактов — основного контакта 5, дополнительного контакта 6 и неподвижного контакта 7, соединительной пластины 8 и защелки 9 с пружиной 2.

Выключение производится нажатием на рукоятку 1, выключение — под действием пружины при нажатии на защелку 9.

Выключатель устанавливается в кабине автомобиля.

Уход за выключателем заключается в регулярной проверке надежности креплений, а также в очистке выключателя от пыли, грязи и масла.

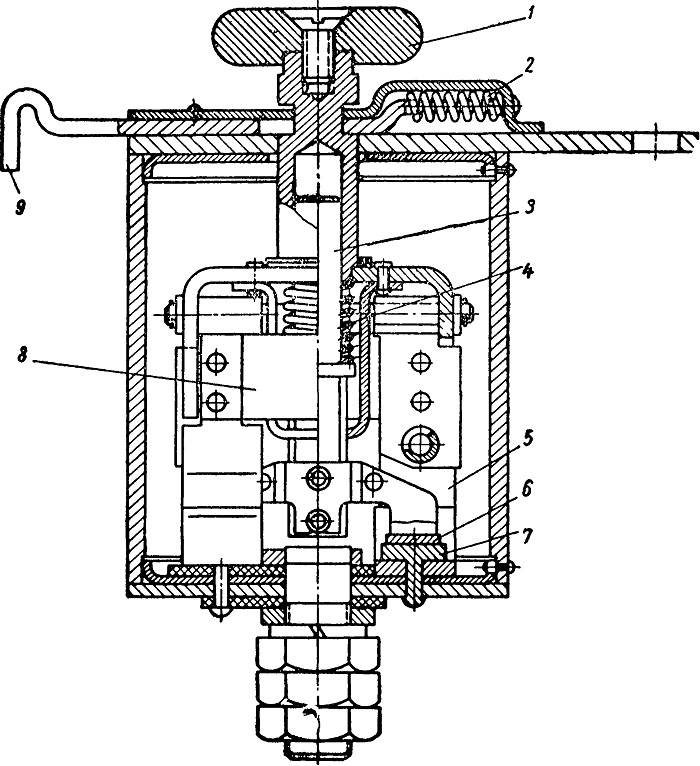

Фиг. 101. Выключатель батареи:
1 — рукоятка; 2 — пружина защелки; 3 — шток; 4 — пружина; 5 — основной контакт; 6 — дополнительный контакт (форконтакт); 7 — неподвижный контакт; 8 — соединительная пластина;
9 — защелка.
