ПУСКОВАЯ КНОПКА КС-31 автомобилей МАЗ-525 и MA3-530

Пусковая кнопка типа КС-31 (фиг. 99) предназначена для дистанционного включения и выключения электрических приборов с индукционной нагрузкой до 45 а. Кнопка выполнена по двухпроводной системе и установлена на панели приборов.

Включается кнопка нажатием на ее шток. Выключение происходит под действием возвратных пружин при снятии усилия со штока.

Уход за кнопкой заключается в регулярной проверке надежности крепления кнопки, подведенных к ней проводов, а также очистке от пыли, грязи и масла.

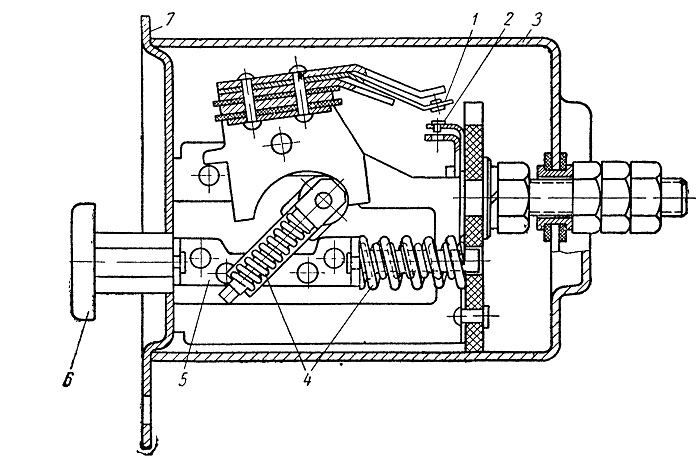

Фиг. 99. Пусковая кнопка KC-31:
1 — подвижной контакт; 2 — неподвижный контакт; 3 — корпус; 4 — возвратные пружины;
5 — шток; 6 — кнопка; 7 — крышка.
