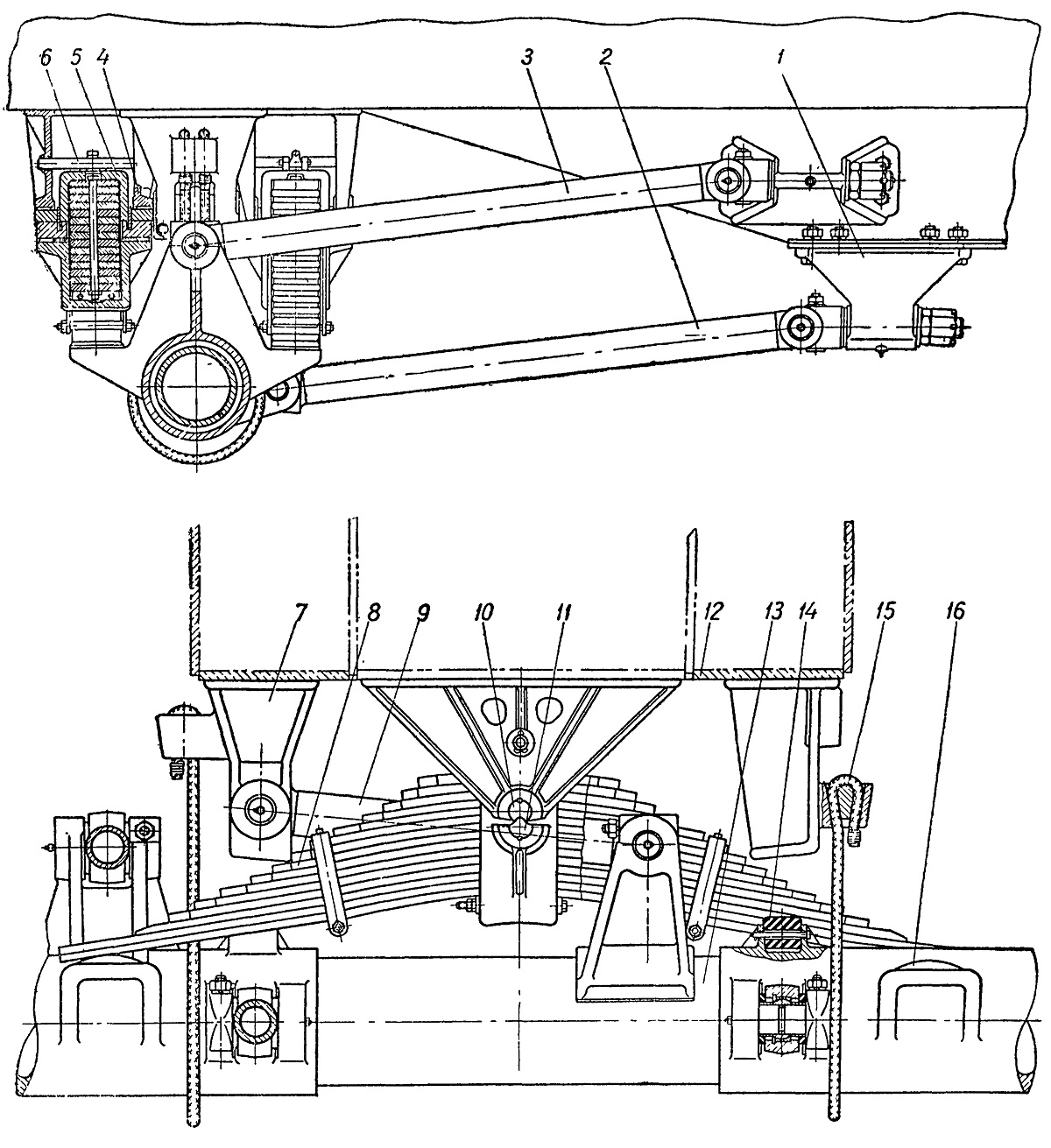

Передний мост автомобиля подвешен к раме на двух
поперечных полуэллиптических рессорах 8 (фиг. 70), воспринимающих
вертикальную нагрузку от веса автомобиля. Толкающие и тормозные усилия
передаются на раму двумя нижними 2 и одной верхней 3 продольными
реактивными штангами. Поперечные усилия, действующие на передний мост,
воспринимаются поперечной штангой 9.
Поперечные рессоры передней подвески расположены по
обе стороны балки переднего моста. Концы рессор 8 свободно опираются на
подушки 16, которые установлены в кронштейнах, отлитых как одно целое с
кожухом балки переднего моста. Средняя часть каждой рессоры закреплена
в специальной обойме 5, шарнирно установленной в кронштейне 4 с помощью
пальца 6. От произвольного расхождения листы рессоры предохраняются
хомутиками.
Вертикальные нагрузки от рамы на рессору передаются
через специальную призму. Призма 11 запрессована в отверстия в обойме 5
рессоры, а опора 10 призмы в кронштейне 4 крепления рессоры, приваренном
к раме автомобиля. Призма рессоры и опоры дополнительно закреплены
стопорными пластинами.
Продольные реактивные штанги одним концом присоединены к кронштейнам,
отлитым как одно целое с кожухом балки переднего моста, а другим—в
кронштейнах, приваренных к раме. Один кронштейн поперечной штанги
приварен к раме с правой ее стороны, а второй к балке переднего моста.
Все шарнирные соединения поперечной и продольных реактивных штанг имеют
сферические подшипники скольжения. Наружная обойма подшипников
установлена в головке штанги и закреплена стопорным кольцом, а
внутренняя обойма посажена на пальце реактивной штанги. Для
предохранения от попадания пыли и грязи рабочие поверхности подшипников
защищены с обеих сторон резиновыми уплотнительными кольцами.
Балку переднего моста с двух сторон снизу охватывают ограничительные
тросы 15. Тросы имеют то же назначение, что и ограничительные тросы
передней подвески автомобиля МАЗ-525. По длине ограничительные тросы
отрегулированы таким образом, чтобы между свободно висящим тросом и
нижней кромкой кожуха балки переднего моста на ненагруженном автомобиле
был просвет в пределах 60—70 мм.
При такой схеме подвески передний мост может свободно колебаться в
вертикальной плоскости до упора в ограничители, кроме того,
увеличивается проходимость передних колес и улучшаются условия работы
рамы вследствие уменьшения числа нагружений и уменьшения скручивания ее
передней части.

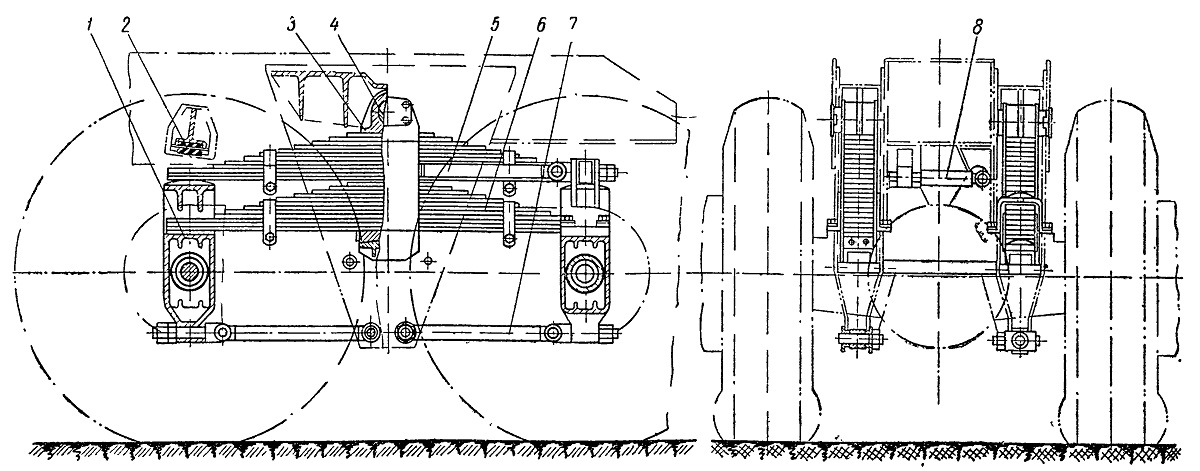

Задний и средний ведущие мосты подвешены па двух спаренных продольных
полуэллиптических рессорах 6 (фиг. 71). Концы рессор свободно опираются
на опорные подушки 1. Опорные подушки нижней рессоры закреплены на
картерах ведущих мостов, а опорные подушки верхней рессоры — на
специальных кронштейнах, привернутах болтами к картерам ведущих мостов.
Спаренная рессора средней частью установлена в балансире 3, который осыо
4 шарнирно соединен с кронштейном задней подвески, приваренным к раме
автомобиля. Рессора вместе с обоймой размещена между щеками кронштейна.
Верхняя и нижняя части рессоры сжимаются клиньями, расположенными в
нижней части обоймы и перемещающимися с помощью болтов. От произвольного
сдвигания листы рессоры удерживаются хомутами.
Тяговые и тормозные усилия от каждого моста к раме передаются двумя
нижними и одной верхней продольными реактивными штангами 5 и 7.
Поперечные усилия воспринимаются поперечными штангами 8. Все реактивные
штанги одним концом крепятся к кронштейнам, отлитым как одно целое с
картером заднего моста, а другим — к кронштейнам рамы.
Колебания среднего и заднего ведущих мостов в вертикальной плоскости и
деформация рессор ограничивается резиновыми буферами 2, установленными
на раме.
В случае необходимости можно заменить рессоры задней подвески жестким
балансиром. Балансир устанавливается на ту же ось 4, что и рессора, и
опирается на нижнюю опорную подушки 1 рессоры.
