Планетарный редуктор автомобиля МАЗ-525
Планетарный редуктор заднего моста (фиг. 62)
представляет собой передачу, расположенную с наружной стороны внутри
ступиц задних колес. В результате расположения цилиндрической передачи у
ведущих колес удалось получить высокое передаточное число при полуоси и
деталях дифференциала сравнительно небольших размеров, так как они
передают крутящий момент, в 6 раз меньший крутящего момента, подводимого
к ступице.
Планетарный редуктор состоит из ведущей шестерни 4, закрепленной на
шлицах полуоси, трех сателлитов 2 (каждый сателлит установлен на двух
роликоподшипниках 16 на оси 20, закрепленной при помощи шпонки в корпусе
внутреннего 9 и наружного 19 водила) и ведомой шестерни 1 внутреннего
зацепления. Ведомая шестерня 1 зажата болтами 14 между фланцем кожуха 12
и крышкой 18. Ступица кожуха планетарного редуктора имеет на конце
шлицы, которые при установке входят в зацепление со шлицами в муфте 8
кожуха 24 полуоси (см. фиг. 64), поэтому ведомая шестерня не вращается.
Корпус водила сателлитов установлен на шарикоподшипниках 7 и 10 (фиг.
62) и состоит из двух половин: внутреннего водила 9 и наружного 19,
соединенных болтами 3. На шлицевом конце ступицы наружного водила
установлен фланец 21, приклепанный к ведущему диску 17, который болтами
привернут к ступице колеса.
Полуось удерживается от осевого перемещения подшипником 11,
установленным в кожухе 12, и подшипником 24 в крышке 25 полуоси.
Для предохранения вытекания смазки из планетарного редуктора установлен
сальник 13. Вытекание смазки из планетарного редуктора
в ступицу заднего колеса предотвращается двумя
сальниками 5, установленными в корпусе 6. Внутренняя полость картера
планетарного редуктора сообщается с атмосферой через сапун 15.
При передаче крутящего момента полуось вращает ведущую шестерню
планетарного редуктора, заставляя сателлиты перекатываться по неподвижно
установленной ведомой шестерне внутреннего зацепления. В результате
водило, на котором установлены сателлиты, вращается и передает вращение
ступице заднего колеса.

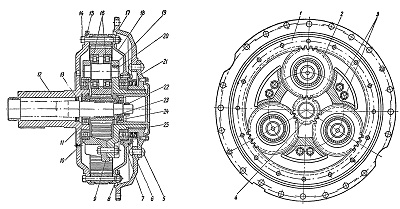

Фиг. 62. Планетарный редуктор автомобиля
МАЗ-525:
1 — ведомая шестерня; 2 — сателлит; 3 — болт водила; 4 — ведущая
шестерня; 5 — сальник; 6 — корпус сальника; 7 — подшипник водила
наружный; 8 — пробка; 9 — внутреннее водило; 10 — подшипник водила
внутренний; 11 — подшипник полуоси; 12 —кожух планетарного редуктора; 13
— сальник кожуха;
14 — болт; 15 — сапун; 16 — подшипник сателлита; 17 — ведущий диск
ступицы; 18 — крышка планетарного редуктора; 19 — наружное водило; 20 —
ось сателлита; 21 — фланец ведущего диска; 22 — гайка полуоси; 23 —
распорная втулка; 24 —подшипник крышки полуоси; 25 — крышка полуоси.
