КАРДАННЫЕ ВАЛЫ самосвалов MA3-525 и MA3-530
В силовой передаче автомобиля МАЗ-525 имеются два карданных вала:
передний карданный вал между гидромуфтой и сцеплением и карданный вал
заднего моста между коробкой «передач и главной передачей заднего моста.
В силовой передаче автомобиля MA3-530 (имеются пять карданных валов (фиг. 56): карданный вал 2 трансмиссии между двигателем и повышающим редуктором гидротрансформатора; промежуточный карданный вал 4 между коробкой передач и раздаточной коробкой; -карданный вал 7 среднего моста между раздаточной коробкой и главной передачей среднего ведущего моста; карданные валы 6 и 10 заднего моста между раздаточной коробкой и главной передачей заднего ведущего моста.

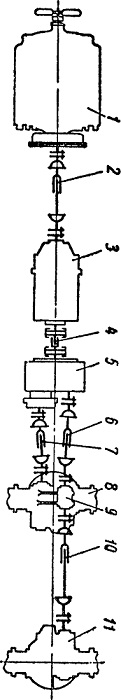

Фиг. 56. Схема установки карданных валов
автомобиля MA3-530:
1 — двигатель; 2 — карданный вал трансмиссии; 3 — гидротрансформатор с
повышающим редуктором и коробкой передач; 4 — промежуточный карданный
вал; 5 — раздаточная коробка; 6 — промежуточный карданный вал заднего
моста; 7 — карданный вал среднего моста; 8 — средний ведущий мост; 9 —
опора промежуточного карданного вала заднего моста; 10 — карданный вал
заднего моста; 11 — задний ведущий мост.
