Лифан Себриум 720. Механизм запирания передней левой двери



Проверка




  1. Проверка моторедуктора блокировки замка передней левой двери

А. Подключить вывод 6 соединителя D07 моторедуктора блокировки замка передней левой двери к положительному выводу аккумуляторной батареи, а вывод 5 —

к отрицательному.

Состояние: блокирование

Б. Подключить вывод 5 соединителя D07 моторедуктора блокировки замка передней левой двери к положительному выводу аккумуляторной батареи, а вывод 6 —

к отрицательному.

Состояние: разблокирование

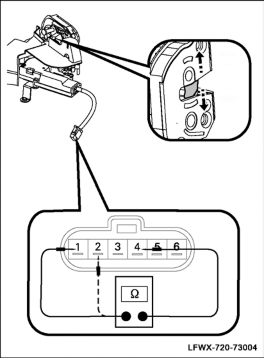

73-18-02

В. С помощью цифрового мультиметра, переключив его в режим измерения сопротивления, измерить

сопротивление между выводами 1 и 4 соединителя D07 моторедуктора блокировки замка передней двери

(в состоянии разблокирования).

Сопротивление: ≤ 2 Ом

Г. С помощью цифрового мультиметра, переключив его в режим измерения сопротивления, измерить

сопротивление между выводами 2 и 4 соединителя D07 моторедуктора блокировки замка передней двери

(в состоянии блокирования).

Сопротивление: ≤ 2 Ом

Заменить замок передней левой двери в сборе, если он не удовлетворяет требованиям.




Замена

△ Совет

См. главу 82 «Двери и замки — Замок передней двери — Замена».










Лифан Себриум 720. Механизм запирания передней правой двери

Проверка




Блокиро- вание




Разблоки- рование

73-19

1. Моторедуктор блокировки замка передней правой двери

А. Подключить вывод 1 соединителя K01 моторедуктора блокировки замка передней правой двери

к положительному выводу аккумуляторной батареи, а вывод 2 — к отрицательному.

Состояние: разблокирование

Б. Подключить вывод 2 соединителя K01 моторедуктора блокировки замка передней правой двери

к положительному выводу аккумуляторной батареи, а вывод 1 — к отрицательному.

Состояние: блокирование

Заменить замок передней правой двери в сборе, если он не удовлетворяет требованиям.




Заменить

△ Совет

См. главу 82 «Двери и замки — Замок передней двери — Замена».

Моторедуктор блокировки замка задней левой двери

Проверка




Запирание




Отпи- рание

73-20-01

1. Проверка моторедуктор блокировки замка задней левой двери

А. Подключить вывод 1 соединителя M01 моторедуктора блокировки замка задней левой двери к положительному выводу аккумуляторной батареи, а вывод 2 –

к отрицательному.

Состояние: разблокирование

Б. Подключить вывод 2 соединителя M01 моторедуктора блокировки замка задней левой двери к положительному выводу аккумуляторной батареи, а вывод 1 —

к отрицательному.

Состояние: блокирование

Заменить замок задней левой двери в сборе, если он не удовлетворяет требованиям.




Замена

△ Совет

См. главу 82 «Дверь и замок двери — Замок задней двери — Замена».
