Лифан Себриум 720. Система центрального замка с дистанционным управлением‌

1. Рекомендуемые инструменты

Поз.

Инструмент

Схематическое изображение

Кол-во

Описание

Цифровой мультиметр

Для измерения напряжения и сопротивления

Отвертка

Для отвинчивания винтов и снятия панелей

Набор проводов

Для испытания цепей

Технические условия выполнения ремонта ‌

Технические характеристики

Сопротивление моторедуктора блокировки замка передней левой двери	≤ 2 Ом
Сопротивление моторедуктора блокировки замка задней правой двери	≤ 2 Ом
Сопротивление моторедуктора блокировки замка задней левой двери	≤ 2 Ом
Сопротивление моторедуктора блокировки замка задней правой двери	≤ 2 Ом
Сопротивление моторедуктора блокировки замка багажника	≤ 2 Ом

Моменты затяжки

Элемент	Н·м
Болты крепления моторедуктора блокировки замка	5-7
Винты крепления защитной гильзы запирающего элемента	5-7
Стопорный винт запирающего элемента двери	10-12
Болты крепления кронштейна запирающего элемента двери	10-12
Болты крепления основания внешней ручки двери	5-7
Винты крепления запирающего цилиндра двери	10-12

Меры предосторожности ‌

Выключить электропитание.

А. Перед демонтажем или монтажом какого-либо электрического устройства или когда инструмент или устройство могут соприкоснуться с неизолированным электрическим выводом, для предотвращения получения травмы или повреждения транспортного средства необходимо отключить провод от отрицательного вывода аккумуляторной батареи.

Внимание

Перед снятием отрицательной клеммы аккумулятора не оставлять ключ в автомобиле во избежание запирания двери.

Б. Если нет специальных примечаний, зажигание должно быть выключено.
При отключении отрицательного провода от аккумуляторной батареи может произойти обнуление счетчика суточного пробега и таймера на комбинации приборов.

Внимание

Информация об общем пробеге сохраняется.

При отключении отрицательного провода от аккумуляторной батареи может произойти сброс настроек. Внимание

После подключения отрицательного кабеля аккумуляторной батареи потребуется выполнить настройку акустической системы заново (См. руководство по эксплуатации для аудиосистемы).

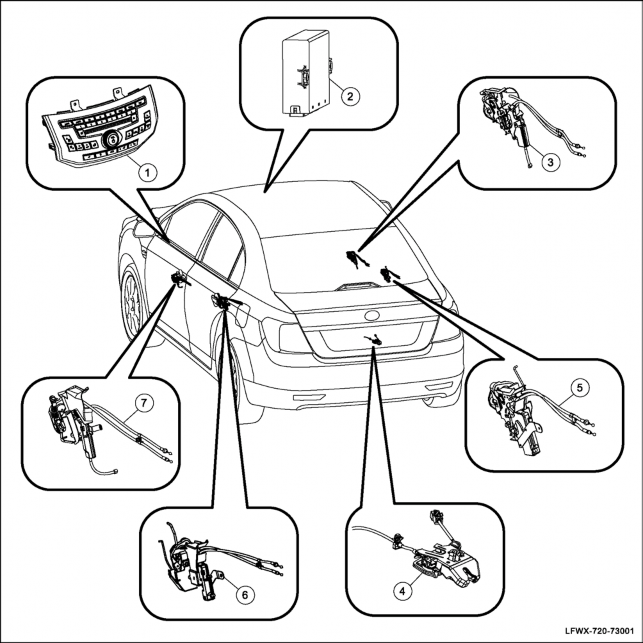

Схема компонентов ‌

73-04

1	Центральный модуль переключателей в сборе
2	Контроллер электронных компонентов передней части кузова
3	Моторедуктор блокировки замка двери правый в сборе
4	Моторедуктор блокировки замка багажника в сборе

Моторедуктор блокировки замка правой задней двери в сборе

Моторедуктор блокировки замка левой задней двери в сборе

Моторедуктор блокировки замка левой передней двери в сборе
