Проверить и отремонтировать климатическую установку в сборе.
Б. Проверить и отремонтировать вентилятор в сборе.
-
При подключении положительного и отрицательного выводов аккумуляторной
батареи к выводам 1 и 2 вентилятора он должен работать нормально.
△ Совет
Если вентилятор не работает, это указывает на его повреждение. В этом
случае вентилятор должен быть заменен.
-
Вывернуть крепежные болты и демонтировать ЭБУ и кронштейн ЭБУ.
Внимание
Обращаться с ЭБУ следует с надлежащей осторожностью. Не следует ударять
по ЭБУ: это может вызвать его повреждение.
-
Вывернуть крепежные винты и демонтировать вентилятор в сборе.
-
Установить вентилятор в сборе на место и затянуть крепежные винты.
Б. Ремонт резистора для регулирования частоты вращения.
-
Вывернуть крепежный винт и демонтировать резистор для регулирования
частоты вращения.
△ Совет
Проверить резистор для регулирования частоты вращения на наличие
повреждений. Заменить в случае необходимости.
-
Установить резистор для регулирования частоты вращения и затянуть
крепежные винты.
В. Ремонт моторедукторов заслонок.
△ Совет
Методы ремонта для всех моторедукторов заслонок одинаковый. В качестве
примера рассматривается ремонт моторедуктора заслонки смешивания
воздушных потоков.
-
Вывернуть крепежные винты и демонтировать корпус заслонки.
-
Вывернуть крепежные винты и демонтировать моторедуктор заслонки
смешивания воздушных потоков.
△ Совет
Проверить моторедуктор заслонки на наличие повреждений. Заменить в
случае необходимости.
-
Установить моторедуктор заслонки смешивания воздушных потоков на место и
затянуть крепежные винты.
Г. Ремонт расширительного клапана.
-

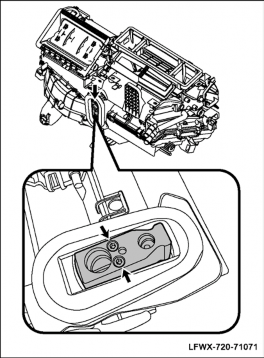

Вывернуть крепежный винт и демонтировать расширительный клапан.
△ Совет
Проверить расширительный клапан на наличие повреждений. Заменить в
случае необходимости.
-
Установить расширительный клапан на место в надлежащее положение и
затянуть винты.
Д. Ремонт испарителя.
-
Демонтировать корпус заслонки в сборе.
-
Вывернуть крепежные винты и демонтировать корпус заслонки.
-
Демонтировать расширительный клапан в сборе.
-
Вывернуть крепежные винты и демонтировать корпус заслонки.
-
Демонтировать расширительный клапан в сборе.
-
Демонтировать климатическую установку в сборе.
-
Проверить гофрированную ленту испарителя на наличие повреждений.
Отремонтировать или заменить климатическую установку в сборе в случае
необходимости.
-
Выполнить монтаж испарителя в обратной последовательности.
Е. Ремонт температурного реле.
-
Демонтировать климатическую установку в сборе.
-
Демонтировать температурное реле с испарителя.
-
Установить температурное реле на испаритель.
-
Установить климатическую установку в сборе на место.
Ж. Ремонт радиатора отопителя.
-
Вывернуть крепежные винты скоб труб радиатора отопителя и демонтировать
скобы.
•
Демонтировать радиатор отопителя в сборе.
-
Проверить гофрированную ленту радиатора отопителя на наличие
повреждений. Заменить радиатор отопителя в сборе в случае необходимости.
-
Выполнить монтаж радиатора отопителя в сборе в обратной
последовательности.
