Лифан Себриум 720. Система впуска-выпуска
Технические условия выполнения ремонта
1. Спецификация моментов затяжки.
|
Элемент |
Н·м |
|
Крепежный болт комбинации нижней крышки воздушного фильтра |
M6: 6~12 M8: 22~28 |
|
Крепежные гайки соединительного стержня аккумуляторной батареи |
20~25 |
|
Крепежные болты впускного шланга воздушного фильтра |
6~12 |
|
Крепежные болты опорного стержня трехкомпонентного каталитического нейтрализатора |
22~28 |
|
Крепежные гайки на передней стороне трехкомпонентного каталитического нейтрализатора |
65~85 |
|
Крепежные гайки на задней стороне трехкомпонентного каталитического нейтрализатора |
65~85 |
Меры предосторожности
-
При работе необходимо соблюдать меры предосторожности, поскольку элемент воздушного фильтра изготовлен из бумажных материалов.
-
Перед выполнением каких-либо операций с системой выпуска необходимо выключить двигатель и дать двигателю и системе выпуска остыть, поскольку при работающем двигателе температура выпускной трубы достаточно высока.

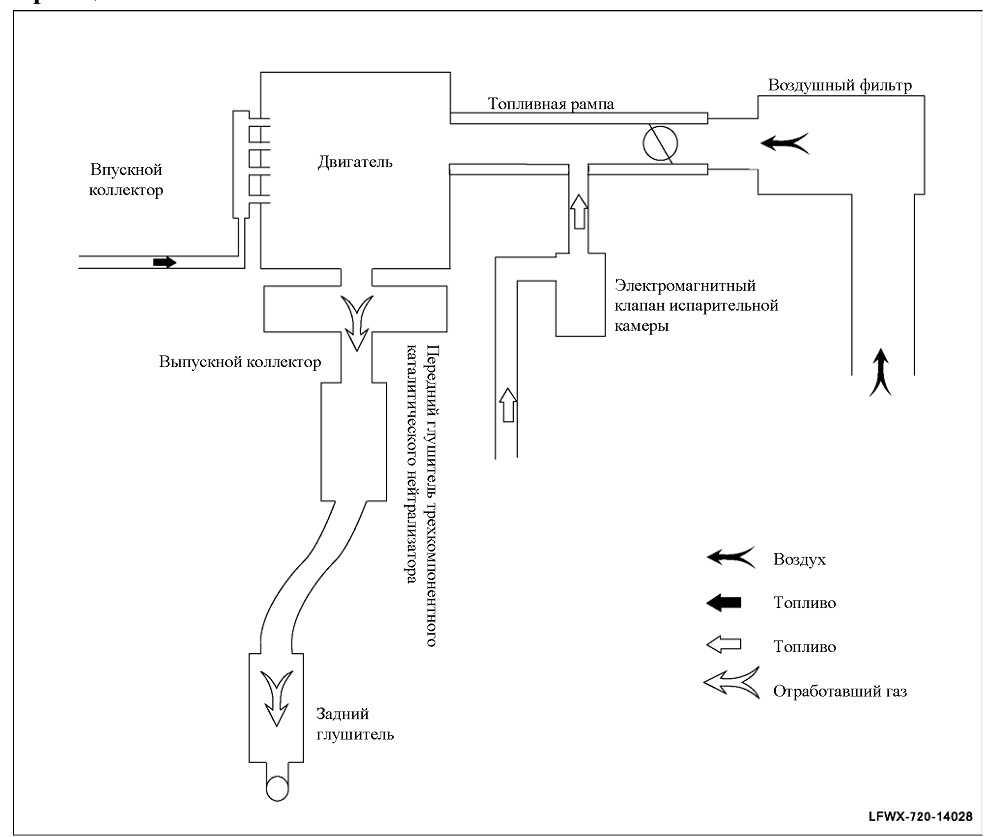

Принципиальная схема
Схематическое изображение компонента (I)
|
1 |
Фиксатор вкладыша расширения |
|
2 |
Блок впускного отверстия воздушного фильтра |
|
3 |
Болт с шестигранной головкой с фланцем |
|
4 |
Нижняя крышка воздушного фильтра (подсборка) |
|
5 |
Втулка |
|
6 |
Втулка |
|
7 |
Компонент болта с шестигранной головкой и конусной пружинной шайбой |
|
8 |
Крепежная пружинная пластина воздушного фильтра |
|
9 |
Фильтрующий элемент |
|
10 |
Зажим |
|
11 |
Блок верхней крышки воздушного фильтра |
|
12 |
Обод винтовой тяги типа В |
|
13 |
Впускной шланг двигателя |
|
14 |
Обод винтовой стержневой тяги типа С |
|
15 |
Вентиляционный шланг двигателя |

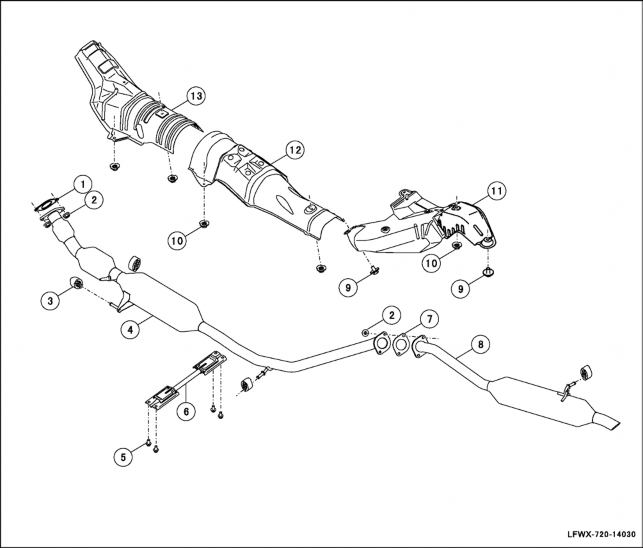

Схематическое изображение компонента (II)
|
1 |
Большая прокладка |
|
2 |
Металлическая шестигранная гайка с буртиком |
|
3 |
Блок резиновой подвески |
|
4 |
Передний шплинт с задним очистителем уровня в сборе (трехкомпонентного каталитического нейтрализатора) |
|
5 |
Болт с шестигранной головкой с фланцем |
|
6 |
Компонент опорного элемента трехкомпонентного каталитического нейтрализатора |
|
7 |
Маленькая прокладка |
|
8 |
Глушитель в сборе |
|
9 |
Винт с шестигранной головкой и фланцем |
|
10 |
Винт с шестигранной головкой и фланцем |
|
11 |
Теплоизолятор топливного бака |
|
12 |
Средний теплоизолятор |
|
13 |
Передний тепловой экран |
Проверка на автомобиле
-
Проверка системы впуска.
А. Проверить всасывание системы впуска, как показано на рисунке. При отсутствии всасывания проверить и отремонтировать систему впуска.
-
Проверка системы выпуска отработавших газов.
А. Запустить двигатель, проверить компоненты системы выпуска на наличие течей, трещин или повреждений сварных швов и т. п. При обнаружении отремонтировать. При необходимости заменить.
Поиск и устранение неисправностей
Таблица признаков неисправностей
Нижеприведенная таблица поможет установить возможные причины неисправностей. Проверить каждую деталь в соответствующем порядке. При необходимости отремонтировать либо заменить эти детали.
|
Признак |
Возможные причины неисправностей |
Рекомендуемые действия |
|
Нестабильная частота вращения коленчатого вала двигателя на холостом ходу или слабое ускорение |
1. Впускная труба или воздушный фильтр (утечка воздуха или плохой впуск) |
Очистить впускное отверстие и заменить фильтрующий элемент воздушного фильтра |
|
2. Забилось отверстие датчика температуры/давления воздуха на впуске |
Очистить отверстие датчика давления/температуры воздуха на впуске. При необходимости заменить датчик |
|
|
Двигатель легко запускается в холодном состоянии, но прогретый двигатель запускается с трудом |
1. Впускная труба или воздушный фильтр (утечка воздуха) |
Отремонтировать впускной патрубок или корпус воздушного фильтра. При необходимости заменить |
|
Недостаточная мощность двигателя |
1. Система выпуска отработавших газов (слабый выпуск) |
Проверить систему выпуска и трехкомпонентный каталитический нейтрализатор |
|
Хлопки или перебои в работе системы выпуска отработавших газов |
1. Система выпуска отработавших газов (утечка) |
Проверить и отремонтировать систему выпуска отработавших газов |
|
Чрезмерный шум системы выпуска отработавших газов |
1. Глушитель (повреждение) |
Заменить глушитель |
|
Треск или вибрационный шум системы выпуска отработавших газов |
1. Резиновый элемент крепления глушителя (ослабленное соединение) |
Проверить, при необходимости отремонтировать или заменить. |
|
1. Теплоизолятор (ослабленное соединение) |
Затянуть крепежные болты теплоизолятора |
