Разборка, проверка и сборка стояночного тормоза

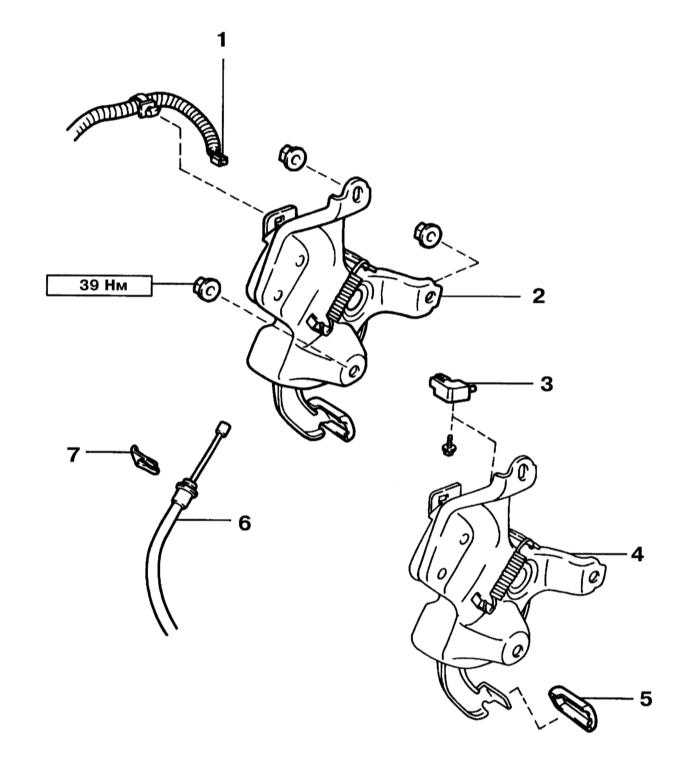

Компоненты стояночного тормоза
Проверка
|
Описание проверки башмаков стояночного тормоза приведено в
Разделе Проверка башмаков стояночного тормоза.
|
|
- Измерьте внутренний диаметр тормозного диска. Сравните полученные значения с требованиями
Спецификаций Главы Тормозная система и при необходимости замените диск. Диск следует заменить и при наличии на нём механических повреждений или неравномерного износа.
|

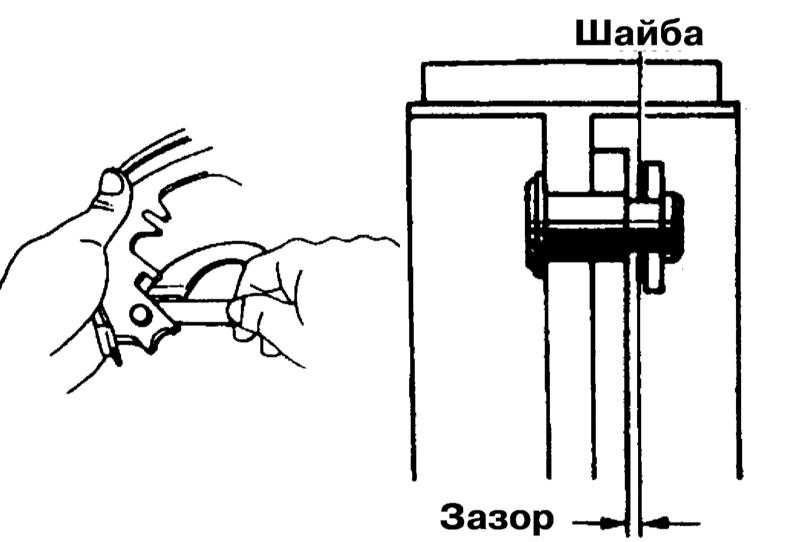

- Измерьте зазор между промежуточным рычагом и башмаком стояночного тормоза и сравните полученное значение с требованиями
Спецификаций Главы Тормозная система. При необходимости отрегулируйте зазор, подобрав подходящую шайбу (см.
Спецификации Тормозная система).
|
- Извлеките при помощи отвёртки регулировочную шайбу и шайбу с прорезью. Установите регулировочную шайбу требуемой толщины, а затем при помощи острогубцев установите рычаг и шайбу с прорезью. Снова проверьте зазор между промежуточным рычагом и башмаком стояночного тормоза.
|
|
Разборка и сборка
|
- Снимите заднее колесо, выверните два болта крепления скобы суппорта и снимите сборку заднего тормозного механизма, после чего надёжно закрепите её в подвешенном положении.
|
Не перекручивайте и не нагружайте тормозной шланг.
|
|
- Снимите тормозной диск.
|
|
Если диск снять не удаётся, поверните регулятор башмаков так, чтобы колесо могло свободно вращаться.
|
- Снимите две возвратных пружины башмаков при помощи острогубцев.
- Отсоедините стяжную пружину от переднего башмака.
- Сдвиньте передний башмак и снимите регулятор.
- Снимите распорную пластину с пружиной.
- Снимите сёдла прижимных пружин, сами пружины и держатель заднего тормозного башмака.
- Отсоедините трос привода стояночного тормоза от промежуточного рычага.
- Сборка производится в обратном порядке. Смазывайте высокотемпературной смазкой компоненты, обозначенные стрелками.
|
- После установки стояночного тормоза отрегулируйте зазор его башмаков. Для этого:
- Временно установите колёсные гайки;
- Выверните пробку из тормозного диска;

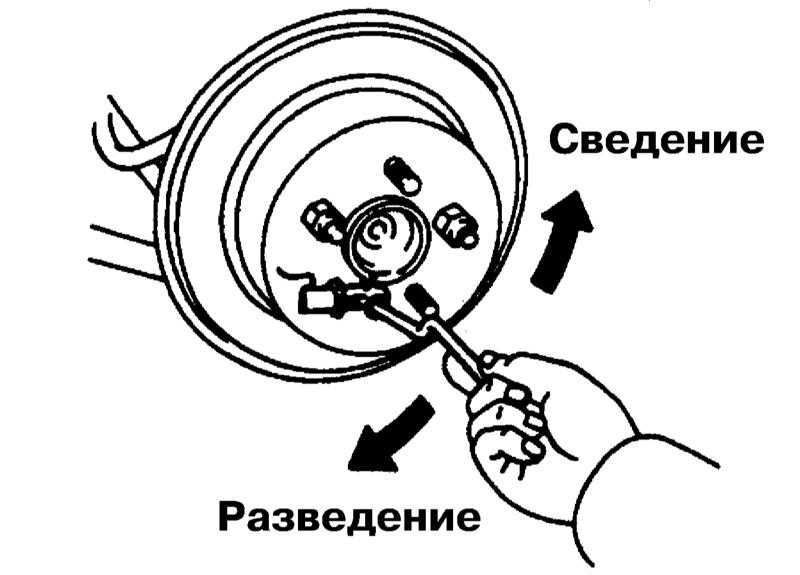

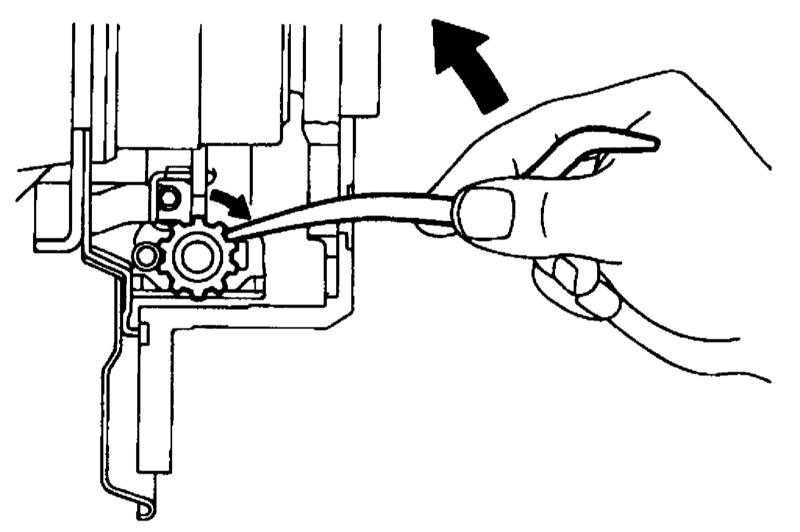

- Поворачивая регулятор, разведите башмаки до блокирования тормозного диска;
- Верните регулятор на 8 меток в обратную сторону и вверните пробку.
|
- Приработайте тормозные башмаки с диском. Для этого выжмите педаль стояночного тормоза с усилием
147 Н и в этом положении проедьтесь на автомобиле на расстояние около
400 м со скоростью около
50 км/ч. Повторите эту процедуру 2-3 раза.
- В заключение снова проверьте и отрегулируйте ход педали привода стояночного тормоза (см. Раздел Проверка и регулировка хода педалей рабочего и стояночного тормоза).
|
|
